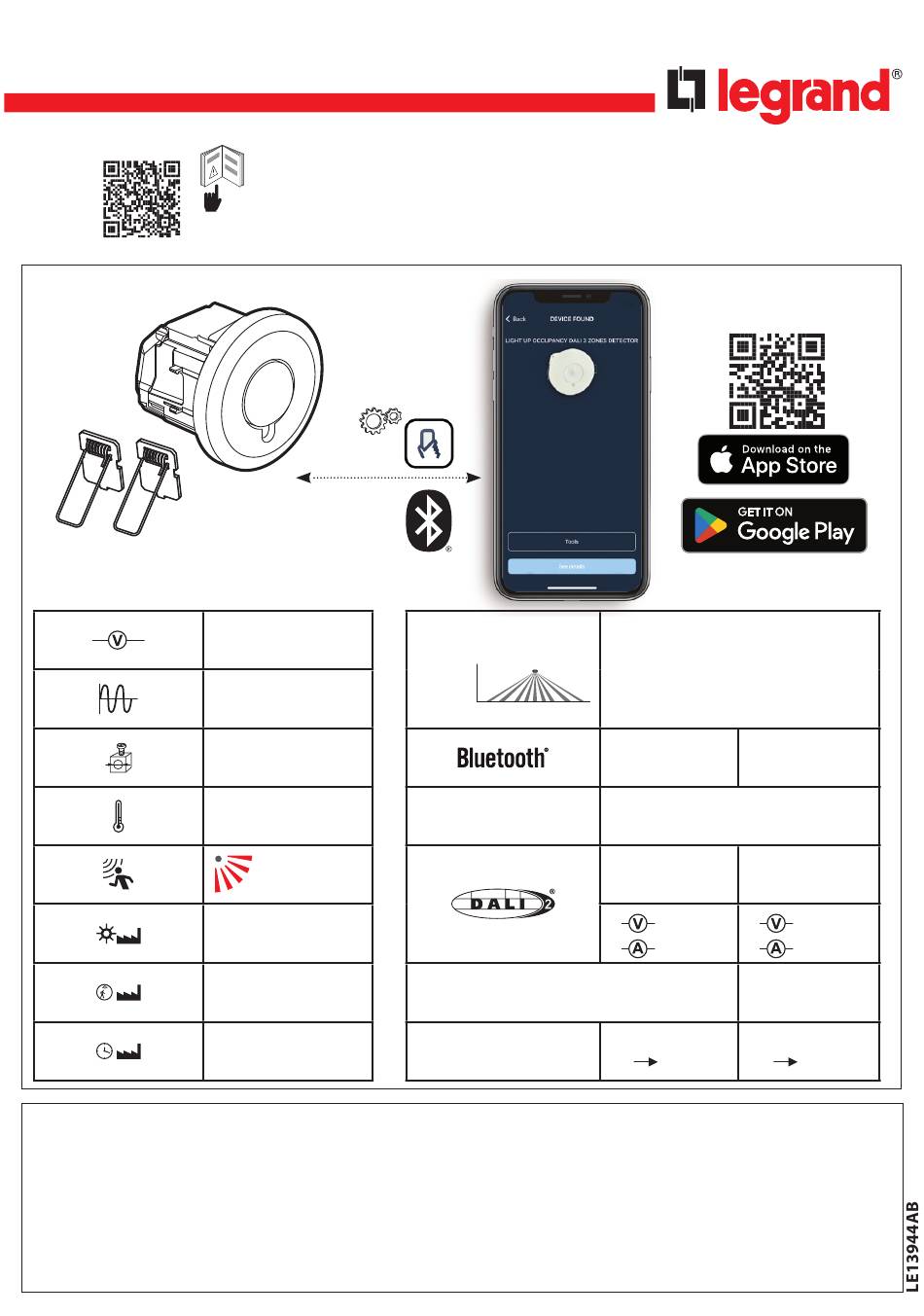

LIGHT UP Détecteur de présence DALI 3 zones
LIGHT UP Occupancy DALI 3 zones Detector
0 485 55
F (Fréquence) : 2,4 à 2,483 GHz
P (Puissance) : <100 mW
F (Frequency) : 2.4 to 2.483 GHz
P (Power) : <100 mW
Documentation technique disponible dans votre langue => Scanner le QR code
Technical documentation available in your language => Scan the QR code
Documentación técnica disponible en su idioma => Escanear el cόdigo QR
Documentazione tecnica disponibile nella vostra lingua => Scansionare il codice QR
Technische documentatie beschikbaar in jouw taal. => Scan de QR-code
110 - 230 V~
50 / 60 Hz
2 x 1.5 mm²
ou/or 1 x 2.5 mm²
-10°C / +30°C
PIR
300 lux
Mode Passage
Walktrough mode
15 mn
Le soussigné, LEGRAND, déclare que l'équipement radioélectrique du type réf. 0 485 55
est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de
conformité est disponible à l'adresse suivante : www.legrand.com/ecatalogue
LEGRAND, declares that radio equipment of the type Cat. no. 0 485 55 complies with
Directive 2014/53/EU. The full text of the EU declaration of conformity can be found at:
www.legrand.com/ecatalogue
Hauteur/Height
2.5 m -
1.7 m mini -
Radio
Nombre de ballast maximun
Maximum number of ballast units
Consommation en veille :
Standby consumption :
Legrand CLOSE UP
Ø 12 m (2.5 m)
Portée : 10 m
5.0 compatible 4.2
Reach: 10 m
2.4 - 2.483 GHz
Garantie/
Maximum
Guaranteed
16 V
100 mA
Charge/Load OFF
Charge/Load ON
0,85 W
16 V
130 mA
50
0,85 W

Advertisement

loading
Need help?

Need help?

Do you have a question about the LIGHT UP 0 485 55 and is the answer not in the manual?

Questions and answers

Summary of Contents for LEGRAND LIGHT UP 0 485 55

  • Page 1 • conformité est disponible à l’adresse suivante : www.legrand.com/ecatalogue • LEGRAND, declares that radio equipment of the type Cat. no. 0 485 55 complies with F (Frequency) : 2.4 to 2.483 GHz • Directive 2014/53/EU. The full text of the EU declaration of conformity can be found at: P (Power) : <100 mW...
  • Page 2 Les détecteurs LIGHT UP DALI - 3 zones permettent la  commande de 3 zones d'éclairage : • variation côté fenêtre • variation côté couloir • ON/OFF côté tableau Une commande sans fils sans pile ne commande que la sortie ON/OFF de la partie "Tableau" Un bouton poussoir filaire commande les deux autres zones en variation.
  • Page 3 • Accessoire pour limiter la zone de détection • Accessory to limit the detection area 12 m 6 m • Le montage et le cablage doivent être réalisés hors tension. Merci de suivre scrupuleusement les Consignes de Sécurité. • Installation and wiring must be carried out with the power 3 - 20 mm off.
  • Page 4 35 mm 8 mm associer des actionneurs DALI (ON/OFF) pour cela il actuators (ON/OFF) to it. To do this, use the «Legrand faut à partir de votre smartphone en utilisant Close Up» application on your smartphone to change l’application «Legrand Close Up» modifier le type de the type of load used, in this case «No Dimming».
  • Page 5 Maître/Esclave Master/Slave • • • Le produit est configuré par défaut en Maître. • The product is configured as Master by default. Pour le passer en Esclave, suivre la description dans le To change it to Slave, follow the description in the Guide technique LIGHT UP.
  • Page 6 Auto ON/OFF Manual ON / Auto OFF • Approche axiale • Approche transversale • Walk towards • Walk across 3 m 12 m 6   m 3   m 6   m 3   m...
