CONSERVEZ CES INSTRUCTIONS

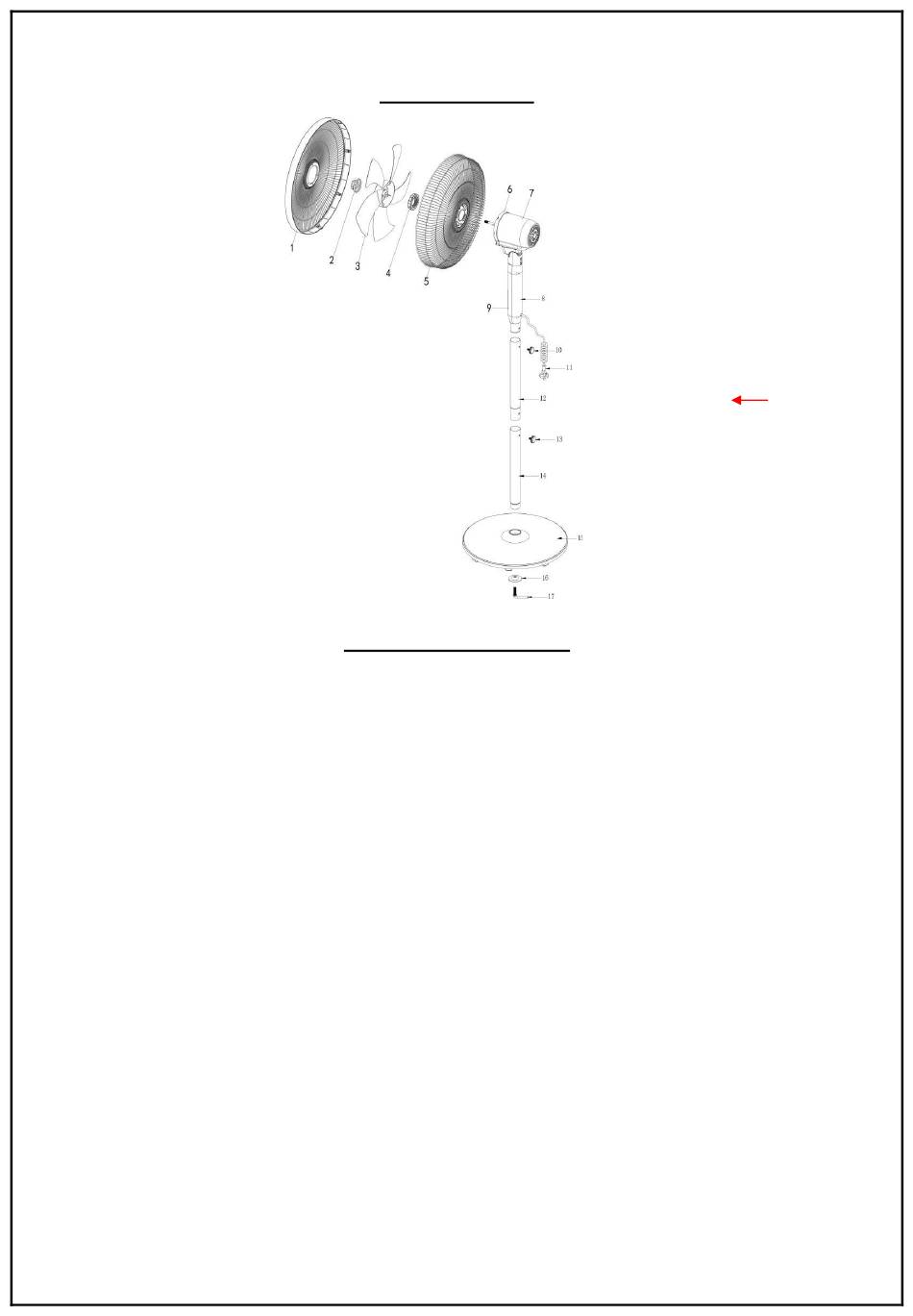

Structure et pièces
1. Grille avant
2. Ecrou de fixation de la pale.
3. Lame
4. Ecrou de fixation de la grille
5. Grille arrière
6. Déflecteur
7. Couvercle du moteur
8. Boîtier de commande arrière
9. Panneau de commande
10. Goujon
11. Câble d'alimentation
12. Tube supérieur
13. Goujon
14. Tube inférieur
15. Base
16. Joint d'étanchéité
17. Vis en forme de L
Instructions de Montage
Le ventilateur est emballé avec ses grilles non montées. Vous devez fixer les grilles avant de faire fonctionner le
ventilateur.
AVERTISSEMENT: Ne faites jamais fonctionner le ventilateur sans sa base et ses autres pièces. Le
ventilateur doit fonctionner uniquement en position verticale, toute autre position étant dangereuse.
Ne faites fonctionner le ventilateur qu'en position verticale. Toute autre position pourrait engendrer une situation
dangereuse.
Assemblez la base et les autres pièces de l'appareil dans l'ordre suivant:
Ventilateur sur pied
a). Retirez le ventilateur de son emballage et sortez toutes les pièces qui s'y trouvent.
b). Insérez le tube inférieur (14) dans le trou de la base (15), placez le joint (16) sous la base et serrez la base
avec la vis en L (17) dans le sens des aiguilles d'une montre.
c). Insérez le tube supérieur (12) dans le trou du tube inférieur (14), alignez le goujon sur les trous de vis et serrez
le goujon (13).
d). Insérer la tête du ventilateur dans le trou du tube supérieur (12), aligner le trou de vis, visser et serrer le goujon
(10).
c). Utilisez l'écrou de fixation (4) de la grille arrière (5) pour fixer la grille arrière à la tête du ventilateur, puis utilisez
l'écrou de fixation (2) de la pale (3) pour maintenir la pale en place.
d). Pour fixer la grille avant (1) à la grille arrière (5), vous devez utiliser l'anneau de la grille pour les maintenir
ensemble, et fixer l'anneau de la grille avec la vis contenue dans l'emballage.
Ventilateur sur pied de bureau
L'étape est la même que ci-dessus, il suffit de retirer le tube supérieur (12) et de visser la tête du ventilateur au
tube inférieur (14).
