Summary of Contents for Otto N651P206004

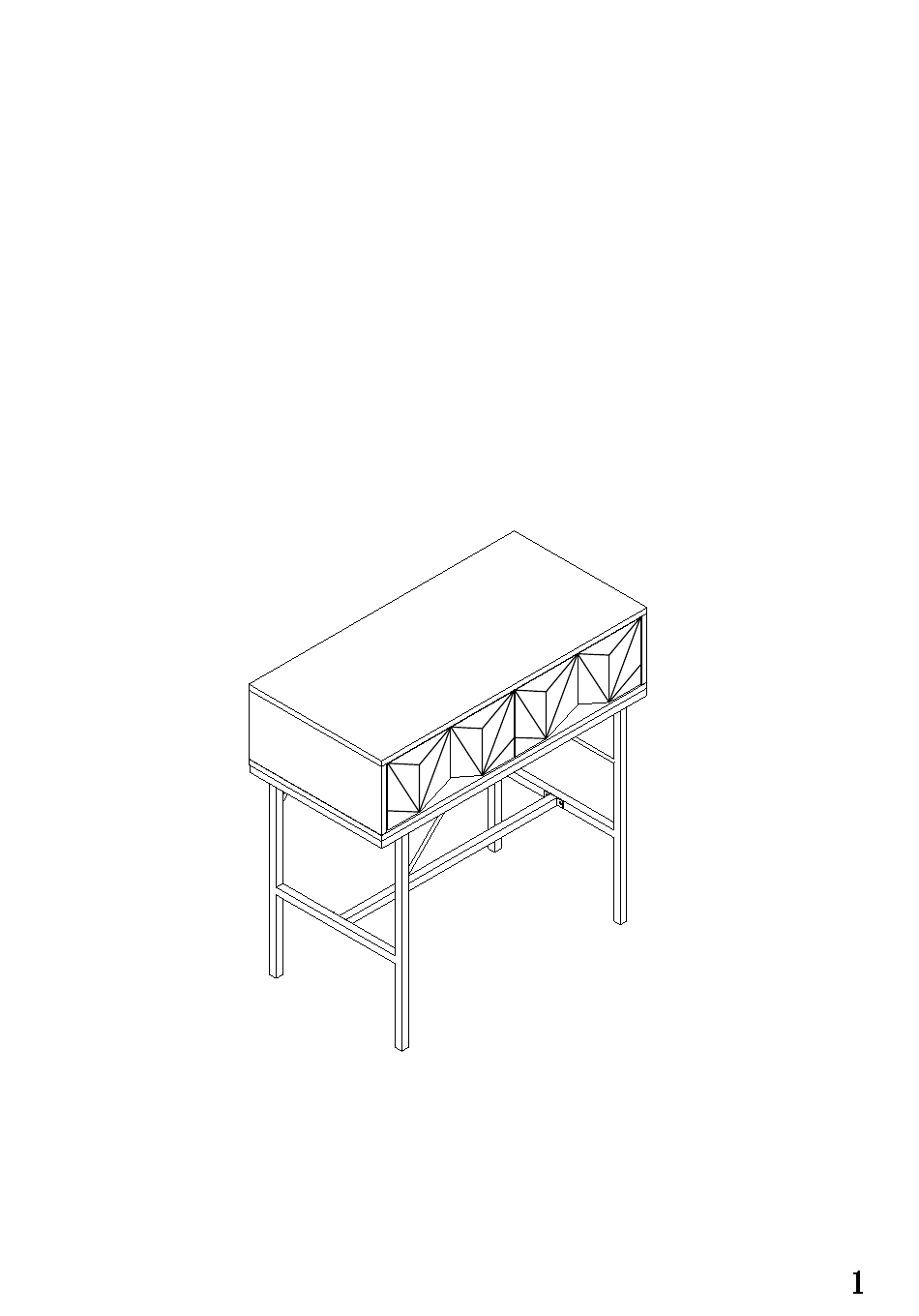

- Page 1 Assembly Instruction Montageanleitung N651P206004 Sideboard...
- Page 2 Our product will be delivered to you in 2 packages. The delivery times of these 2 packages may differ, please be patient and thank you for your understanding.Please read these instructions fully before starting assembly ： Tools required ： Phillips screwdriver(medium & large) 1.Check you have all the components and tools listed on the following pages.
- Page 3 Unser Produkt wird Ihnen in 2 Paketen geliefert. Die lieferzeiten dieser 2 Pakete Können abweichen, bitte haben Sie etwas Geduld und vielen Dank für Ihr Verst ändnis.Bitte lesen Sie diese Anweisungen vollständig durch, bevor Sie mit der Montage beginnen: Erforderliches Werkzeug: Kreuzschlitzschraubendreher (mittel und groß) 1.Überprüfen Sie, ob alle auf den folgenden Seiten aufgeführten Komponenten und Werkzeuge vorhanden sind.
- Page 4 Assembly Instruction Montageanleitung ITEM:N651P206004 ① ④ ⑫ ⑤ ③ ② ⑰ ⑮ ⑰ ⑰ ⑭ ⑯ ⑰ ⑬ ⑨ ⑩ ⑪ ⑧ ⑨ ⑩ ⑦ ⑪ ⑧ ⑥...
- Page 5 Note:The quantities below are the correct amount to complete the assembly. In some cases more fittings may be supplied than are required. / Hinweis: Die unten angegebenen Mengen sind die richtigen Mengen, um die Montage abzuschließen. In manchen Fällen können mehr Armaturen geliefert werden, als erforderlich sind. N651P206004 ① ②...
- Page 6 Note:The quantities below are the correct amount to complete the assembly. In some cases more fittings may be supplied than are required. / Hinweis: Die unten angegebenen Mengen sind die richtigen Mengen, um die Montage abzuschließen. In manchen Fällen können mehr Armaturen geliefert werden, als erforderlich sind. N651P206004 ⑬ ⑭...
- Page 7 Hardware list / Hardwareliste ITEM:N651P206004 Please check you have all the panels listed below /Bitte überprüfen Sie, ob alle unten aufgeführten Panels vorhanden sind Note:The quantities below are the correct amount to complete the assembly. In some cases more fittings may be supplied than are required. / Hinweis: Die unten angegebenen Mengen sind die richtigen Mengen, um die Montage abzuschließen.
- Page 8 Assembly Instruction Montageanleitung ITEM:N651P206004 Step 1 ③ ④ Screws Drawer runner Drawer runner CR x 1 CL x 1 C x 4 Step 2 Back ⑤ Face ⑤ Screws Drawer runner Drawer runner CR x 1 CL x 1 C x 4...
- Page 9 Assembly Instruction Montageanleitung ITEM:N651P206004 Step 3 ④ ⑤ ③ ② Dowels Screws B x 6 E x 6 Step 4 ⑫ ④ ⑤ ③...
- Page 10 Assembly Instruction Montageanleitung ITEM:N651P206004 Step 5 ① eccentric rod Step 6 ① ④ ⑤ ③ eccentric rod gear Dowels B x 6...
- Page 11 Assembly Instruction Montageanleitung ITEM:N651P206004 Step 7 ① ⑫ Screws panel hook C x 6 G x 6 Step 8 ⑭ ⑯ ⑬ Bolts L x 4...
- Page 12 Assembly Instruction Montageanleitung ITEM:N651P206004 Step 9 ⑮ ⑭ ⑬ Bolts H x 4 Step 10 ⑮ ⑰ ⑰ ⑰ ⑰ ⑬ ⑭ Bolts L x 8...
- Page 13 Assembly Instruction Montageanleitung ITEM:N651P206004 Step 11 Bolts Adjustable footres H x 10 N x 4 Step 12 ⑧ ⑧ ⑪ ⑩ ⑨ ⑨ Screws D x 8...
- Page 14 Assembly Instruction Montageanleitung ITEM:N651P206004 Step 13 ⑦ ⑥ eccentric rod Step 14 ⑥ ⑦ ⑨ ⑨ ⑬ ⑬ ⑩ ⑩ ⑪ ⑪ eccentric rod gear...
- Page 15 Assembly Instruction Montageanleitung ITEM:N651P206004 Step 15 Drawer runner Drawer runner Screws DL x 2 DR x 2 C x 8 Step 16 ⑦ ⑥...
- Page 16 Assembly Instruction Montageanleitung ITEM:N651P206004 Step 17 The unit is floor standing, but it is UK: After installing the product, recommended that the stick the number K on the unit is secured to the perforated position wall. 1. Move the unit into desired position.
