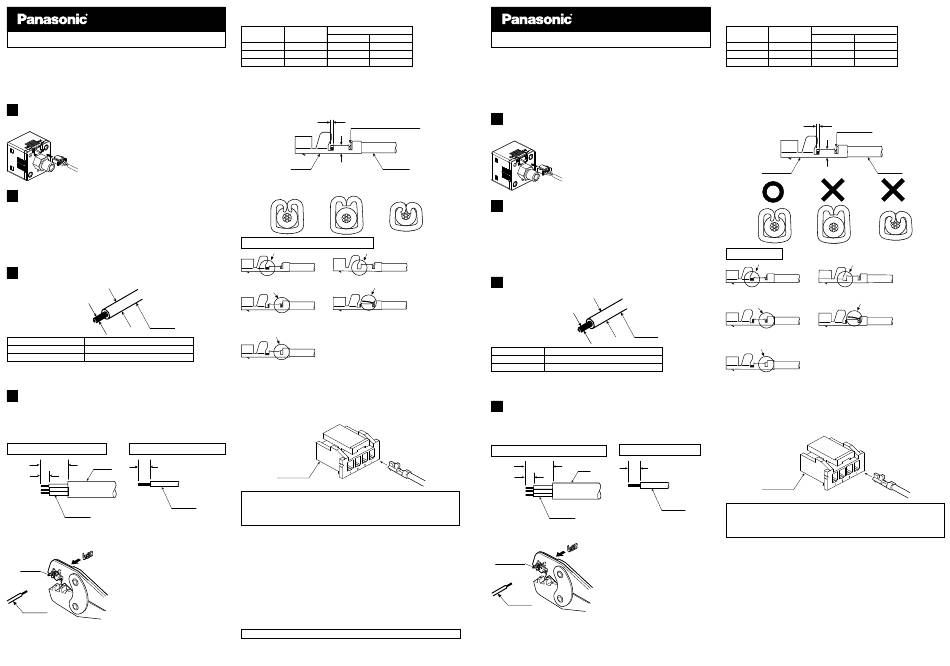

Panasonic CN-14A Instruction Manual

INSTRUCTION MANUAL
Connector CN-14A
MJEC-CN14A No.0103-06V
Thank you very much for purchasing Panasonic products. Please
read this Instruction Manual carefully and thoroughly for the
correct and optimum use of this product. Kindly keep this manual
in a convenient place for quick reference.
1 OUTLINE

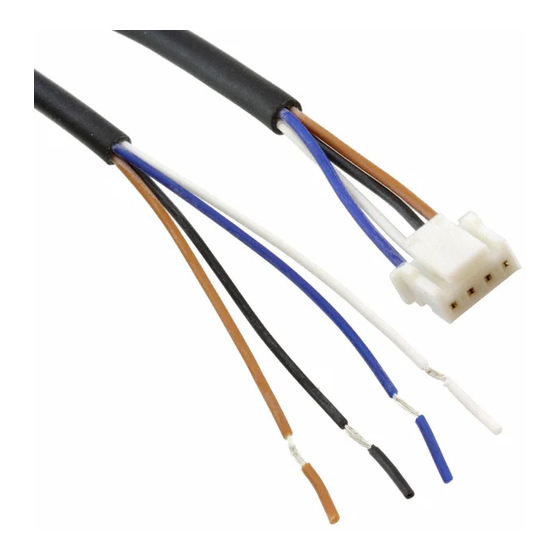

● This is a connector which can connect to the DP-100 series, etc.
Hausing : PAP-04V-S
: manufactured by J.S.T. MFG CO., LTD
Contact SPHD-001T-P0.5
manufactured by J.S.T. MFG CO., LTD
2 CAUTIONS
Be sure to use a crimping tool for crimping work.
●
Do not reuse a contact which has been crimped once or insert-
●
ed into the housing, as its performance cannot be guaranteed.
Always connect or disconnect the cable attached connector by
●
holding the connector. Never pull the cable, since it may
cause a cable break.
3 SUITABLE CABLE
Lead wire diameter
Conductor cross-section area
Lead wire
2 2
Conductor cross-section area 0.12 mm to 0.32 mm (AWG26 to 22)
Lead wire diameter φ1.0 mm to φ1.5 mm
Wire material Soft, twisted copper wire
Note: For the cable length, refer to the instruction manual of the device to
which it is connected.
4 ASSEMBLY PROCEDURE
Use a suitable cable and prepare its end, with a stripper, etc.,
①
as given in the figure below.
When processing, make sure that the core wires are not
※
scratched or damaged.
In case of cabtyre cable In case of single lead wire
(20 mm)
Sheath
2.1 mm
2.1 mm
Lead wire
Lead wire
② Setting the contact in the groove of the exclusive crimp tool as
shown in the figure below, insert the lead wire into the contact
and crimp.
Contact
<Recommended>
Crimping tool: YC-610R (AWG26 to 24)
manufactured by J.S.T.
MFG CO., LTD.
YC-611R (AWG22)
Lead wire
manufactured by J.S.T.
MFG CO., LTD.
③ After crimping, make sure to confirm that the crimp height is
appropriate.
Sheath diameter Crimp height (mm)
Cable size
(mm)
Core wire Sheath (Note)
AWG26 1.3 0.6 to 0.7 1.7
AWG24 1.5 0.65 to 0.75 1.8
AWG22 1.4 0.7 to 0.8 1.8
Note: The crimp height of sheath is a reference value.
● Also, confirm that crimping is proper, as shown in the figure
below.
In case the crimping is incorrect, cut
and repeat the procedure from Step ①.
0.3 mm to 0.6 mm
Core wire should be visible
Contact Lead wire
Crimp height
Good Not good Not good
Examples of incorrect crimping
Longer protrusion of core wire
Shorter protrusion of core wire
Incorrect crimping of Uncrimped core wire strand
wire insulation
Insulation caught in
wire barrel
As shown in the figure below, insert the contact to the end of
④
the wire inlet of the housing.
After inserting, make sure to confirm
locking is proper by pulling lightly (10 N) at the cable.
housing
The pin position differs with the type of device connected.
Please connect correctly after confirming the terminal arrange-
ment of the device to which it is connected.
Panasonic Industry Co., Ltd.
1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8506, Japan
https://industry.panasonic.com/
Please visit our website for inquiries and about our sales network.
Panasonic Industry Co., Ltd. 2024
April, 2024 PRINTED IN JAPAN
接続コネクタ CN-14A
このたびは、パナソニック製品をお買い上げいただき、ありがと
うございます。
ご使用の前にこの取扱説明書をよくお読みになり、正しく最適な
方法でご使用ください。
尚、この取扱説明書は大切に保管してください。
the cable
1
製品概要
● 本製品は、DP-100シリーズなどに接続できるコネクタです。
ハウジング：
コンタクト：
2
注意事項
● 圧着作業は、必ず専用圧着工具を使用してください。
● 一度圧着したコンタクトやハウジングに挿入したコンタクト
は、再使用しないでください。性能を保証できません。
● ケーブルを接続したコネクタの着脱は、必ずコネクタ本体を
持って行なってください。
ケーブルを引っ張ると断線のおそれがあります。
3
適合ケーブル
リード線径
導体断面積
2
導 体 断 面 積 0.12 mm ～ 0.32 mm
リ ー ド 線 径 φ1.0 mm ～ φ1.5 mm
線 材 軟銅撚線
（注1）： ケーブル長は、コネクタを接続する機器の取扱説明書をご参照く
ださい。
4
that the 組み立て方法
① 適合ケーブルを使用し、ケーブル末端をストリッパなどで下
図寸法になるように加工します。
※ 加工時に芯線に傷や破損がないことをご確認ください。
キャブタイヤケーブルの場合
(20 mm)
外皮
2.1 mm
リード線
② 専用圧着工具のミゾにコンタクトを下図のようにセットし、
リード線をコンタクトに挿入してから圧着します。
コンタクト
リード線
③ 圧着後は、適正なクリンプハイト(圧着高さ)であることをご
取 扱 説 明 書
確認ください。
ケーブルサイズ 外皮外径（mm）
AWG26
AWG24
AWG22
（注1）： 外皮部のクリンプハイトは参考値です。
● また、下図のように必ず適切に圧着されているかどうかもご
確認ください。
万一、圧着不良があった場合はケーブルを切断し、手順①か
らやり直してください。
0.3 mm ～ 0.6 mm
コンタクト
日本圧着端子製造（株）製PAP-04V-S
日本圧着端子製造（株）製
SPHD-001T-P0.5
圧着の不良例
芯線突き出し長さが長い
リード線
電線被覆圧着不良
2
(AWG26 ～ 22)
ワイヤーバレルによる
被覆噛み
ハウジングの奥に突き当たるまで、コンタクトを下図のよう
④
に挿入します。
挿入後、10 Nでケーブルを引いて、確実にロックされている
か確認してください。
単線ケーブルの場合
2.1 mm
ハウジング
リード線
コネクタ端子配列は、コネクタを接続する機器により内容が異
なります。接続先の端子配列をご確認の上、正しく配線してく
ださい。
＜推奨品＞
圧着工具：日本圧着端子製造（株）製
パナソニック インダストリー株式会社
YC-610R（AWG26～24)
日本圧着端子製造（株）製
〒571-8506 大阪府門真市大字門真1006番地
YC-611R（AWG22)
https://industry.panasonic.com/
＜FAデバイス技術相談窓口＞
TEL：0120-394-205
受付時間：平日の9時～12時、13時～17時(土日祝日、年末年始、当社休業日を除く)
Panasonic Industry Co., Ltd. 2024
2024年4月発行
クリンプハイト(圧着高さ)（mm)
芯線部 外皮部（注1)
1.3 0.6 ～ 0.7 1.7
1.5 0.65 ～ 0.75 1.8
1.4 0.7 ～ 0.8 1.8
芯線が見えて
いること
リード線
クリンプハイト
芯線突き出し長さが短い
電線芯線のはみ出し
PRINTED IN JAPAN
