Homelegance Barret 1534NPK-1EK Assembly Instruction

PART LIST / LISTE DE PIECES
No / Sketch /
n° Esquisser
1
2
3
4
5
6
7
8
9
NOTE: You will also need a Philip screw driver (not provided) / Remarque: cous aurez également besoin d'un fournevis Philip (non fourni)
MADE IN MALAYSIA / FABRIQUÉ EN MALAISIE
ASSEMBLY INSTRUCTION
INSTRUCTIONS D'ASSEMBLAGE
ITEM NO : 1534NPK-1EK / 1534NPGYK-1EK / 1534NPWHK-1EK
Thank you for purchasing the product. Please take time to read and follow the instruction below.
Check that you have all parts and hardware before assembly. Parts apparently missing are often
found in the packing materials. If you do not have all the parts listed, have your dealer contact us
and they will be sent to you immediately.
Merci d'avoir acheté ce produit. Veuillez lire et suivre les instructions ci-dessous. Vérifiez avant le
montage que vous avez toutes les piéces et fixations. Les piéces qui semblent manquer se trouvent
souvent dans les matériaux d'emballage. Si vous n'avez pas toutes les piéces de la liste, demandez
àvotre détaillant et nous vous les enverrons immédiatement.
It is recommended to install protective pads under all legs and supports to avoid damage or scratches
when placing furniture on a wood floor or other hard surcafe, and to limit indentation and prevent
discoloration if placing on carpet.
Il est recommandé de placer des coussins protecteurs sous tous les pieds et toutes les bases des meubles
pour éviterd'endommager ou d'égrantigner les planchers en bois ou autres surfaces dures, et pour
limiter l'empreinte et empécher la décolorations quand les meubles reposent sur la moquette.
Hardware may loosen over time. Periodically check to make sure all connections are tight. Re-
tighten if necessary.
Le matériel peut se desserrer au fil du temps. Vérifiez périodiquement que toutes les connexions
sont serrées. Serrer à nouveau nécessaire.
Foundation/box spring required, sold
separately.
Fondation/sommier tapissier requis, vendu
séparément.
Description /
Description
HEADBOARD / TETE DE LIT
HEADBOARD LEG -
LEFT / PIED GAUCHE
HEADBOARD LEG -
RIGHT / PIED DROITE
FOOTBOARD / PIED DE LIT
SIDE RAIL - LEFT /
LONGERON GAUCHE
SIDE RAIL - RIGHT /
LONGERON DROITE
SIDE RAIL SUPPORT LEG /
LONGERON SUPPORT
SLAT / LATTES
SLAT SUPPORT /
SUPPORT POUR TRANSVERSE
EK BED / TRES GRAND LIT

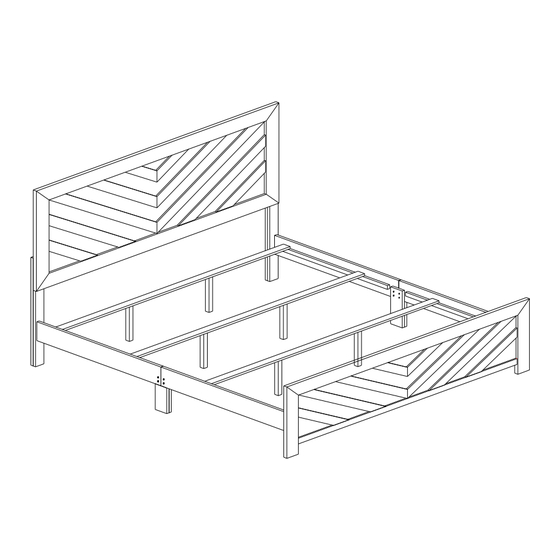

EK HEADBOARD, FOOTBOARD, SIDE RAIL, SLAT & SUPPORT LEG
TÊTE DE LIT, PIED DE LIT, LONGERONS DE CÔTÉS , LATTES & SUPPORT
POUR TRANSVERSES - TRES GRAND LIT
HARDWARE LIST / LISTE DE LA QUINCAILLERIE
Quantity /
No / Description /
Quantité
n° Description
A JCBB BOLT / BOULON
1 PC
SPRING WASHER /
B
RONDELLED D'ARRÊT
FLAT WASHER /
1 PC
C
RONDELLE PLATE
D
ALLEN KEY / CLÈ ALLEN
JCBB BOLT / BOULON
E
1 PC
JCBC BOLT / BOULON
F
SPRING WASHER /
G
1 PC
RONDELLED D'ARRÊT
FLAT WASHER /
H
RONDELLE PLATE
2 PCS
I
ALLEN KEY / CLÈ ALLEN
J SCREW / VIS
** ABOVE HARDWARE ARE PACKED IN 1534NPK-1EK / 1534NPGYK-1EK / 1534NPWHK-1EK FOR ASSMEBLY
2 PCS
** L'ENSEMBLE DE QUINCAILLERIE EST DANS BOîTE 1534NPK-1EK / 1534NPGYK-1EK / 1534NPWHK-1EK
2 PCS
4 PCS
8 PCS
Size /
Dimension
M8 x 40mm
M8
M8
M5
M8 X 16mm
M6 X 40mm
M6
M6
M4
M4 x 32mm
1
3
"Revision 04 OCT 2024"
Sketch / Quantity /
Esquisser
Quantité
6 PCS
6 PCS
6 PCS
1 PC
8 PCS
16 PCS
16 PCS
8 PCS
1 PC
8 PCS
D
A
x 2
B
C
STEP 1 / ÉTAPE 1
2
PAGE 1 OF 2
