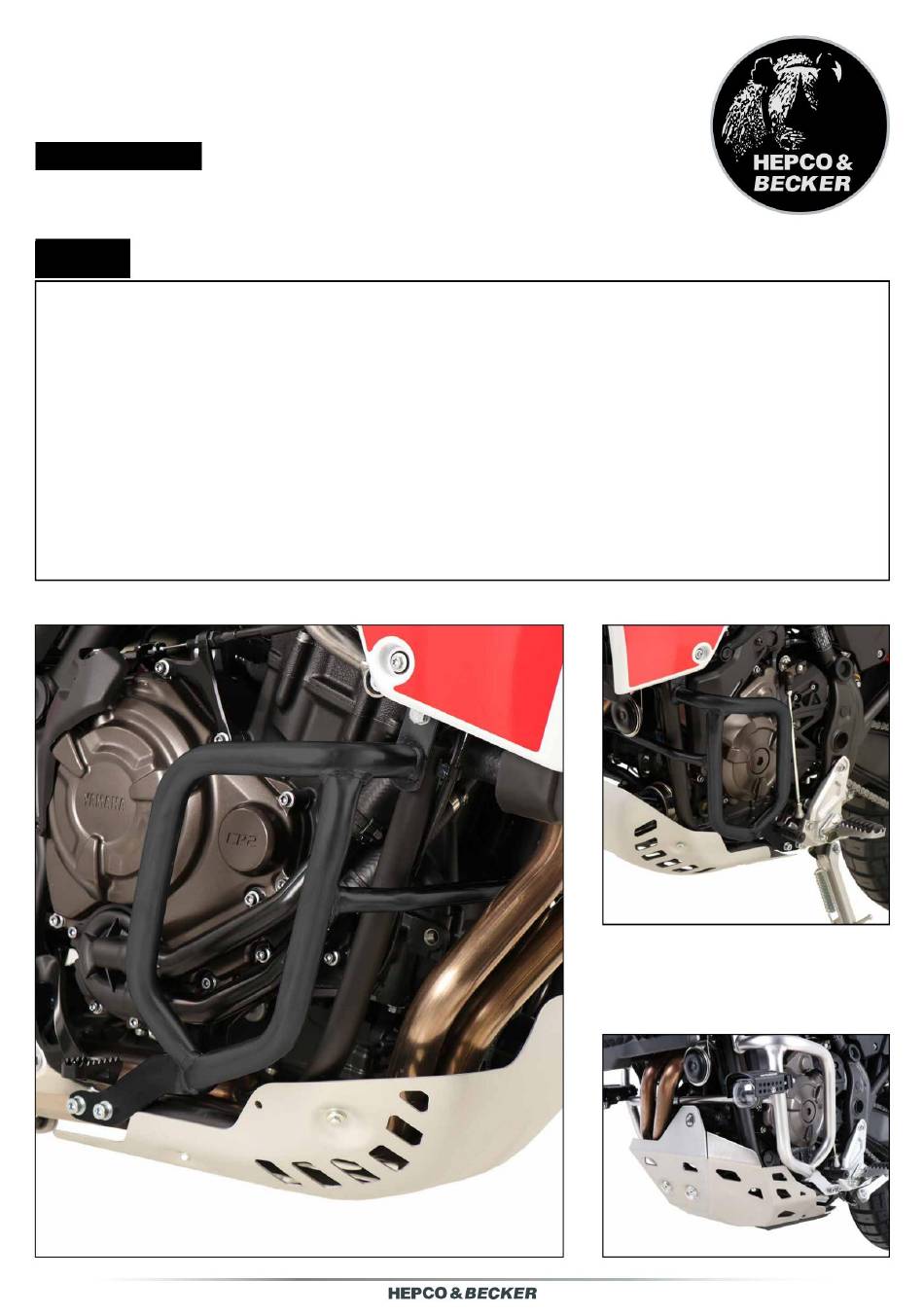

エンジンガード 取付説明書
YAMAHA Ténéré 700 (2019-)
5014564‑ 00 01
ブラック
※ユーロ5スタンダードモデルにも適合します
内容
※
ラリーエディションには装着できません
1x 700010468 エンジンガード 左 ブラック
1x 700010469 エンジンガード 右 ブ ラック
/ 5024570ｰ0001との同時装着はできません
1x 700010470 ネジキット:
4x 六角ボルト M8x45
2x 六角ボルト M6x16
4x 六角穴付きキャップボルトM8x40
8x ワッ シャー Ø8,4
4x ボディーワッシャー Ø6,4x18
2x セルフロックナット M6
4x アルミスペ ーサー Ø18xØ9x7
4x アルミスペーサー Ø18xØ9x10
1x コネクタ Ø18
スキッドプレートと組み合わせ可能
8104564 ‑0001 (下記画像)
8104570‑ 0001 (ユーロ5)
