hepco & becker 5014538 00 01 Mounting Instructions

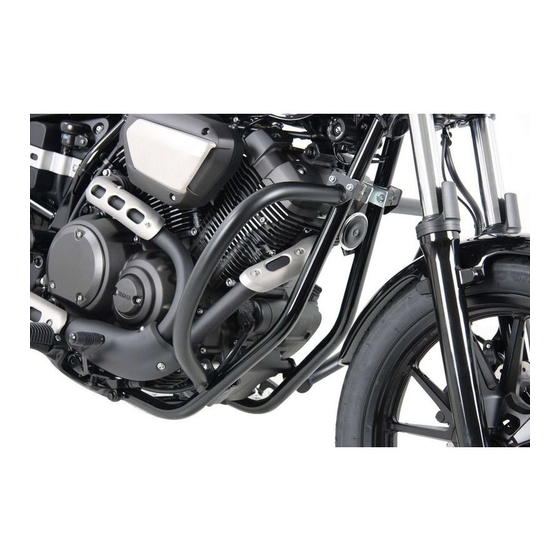

Motorschutzbügel/ Engine guard
YAMAHA XV 950 / R
ab Baujahr 2013 / from date of manufacture 2013
4538
501 00 01
schwarz/black
YAMAHA SCR 950
ab Baujahr 2017 / from date of manufacture 2017
4556
501 00 01
schwarz/black
INHALT
CONTENTS
1 700008479
1 700008480
1 Schraubensatz:
2 Kunststoff-Klemmbackensatz Ø32 (mit Gewindeplatte)
1 Zylinderschraube ISK M12x270mm
4 Zylinderschraube ISKschrauben M6x65
1 Aludistanz Ø24xØ13x31mm
2 U-Scheiben Ø12,5
1 selbstsichernde Mutter M12
4 U-Scheiben Ø6,4
WICHTIG
IMPORTANT
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Zur Montage ist eine zweite Person hilfreich.
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
To mount this guard, a second person is helpful.
Motorschutzbügel links
Motorschutzbügel rechts
1 700008479
1 700008480
1 Screw kit
2 frame adapter Ø32 (with threaded plate)
1 allen screw M12x270mm
4 allen screw M6x65
1 alu spacer Ø24xØ13x31mm
2 washer Ø12,5
1 self-nock nut M12
4 washer Ø6,4
engine guard left
engine guard right
1
