AMC SMILE 21 Installation Instructions

1. INTRODUCTION
SMILE 21 is a Digital PIR sensor, with an analysis system that takes into account the two most important
changes that may occur during a movement: the speed and the intensity. With the simultaneous comparison
of these two information, the sensor is able to discriminate repetitive movements from intrusion, lowering
the percentage of false alarms. With hight thermal variations, the totally digital temperature compensation
system, guarantees a great performance. Has 15mt coverage, with angle of 90 °. With the special lens is
equipped of creep zone. Is available also in pet immune up to 15 kg version (Smile21/P).To disassemble the
detector just press the tooth on the bottom of the case (see figure) and pull out the PCB by pushing the clip
and by levering on the ABS supports (see figure). In this way it will be possible to freely work on the PCB.
2. INSTALLATION PROCEDURE
- By using a thin screwdriver, push the round tooth on the bottom and open the housing (see figure 1)
- Remove the PCB from the base by levering on the ABS supports (see figure 2)
- Pierce the knock on the base of cover on the desired point for fixing,or use the optional swivel bracket.
- recommended height 2mt
- slide the cable into the back seat, and out of the top hole
- Wire up the terminals following the connections shown in figure.
3. ADJUSTMENTS AND CONNECTION
To disable the walk test LED open the JP2 LED
To enable doubble pulse closed the JP1
AP: Tamper terminal
ALARM Alarm terminal
SUPPLY: power supply 13.8Vcc
1. INTRODUCCIÓN
SMILE 21 es un sensor infrarrojos digital, con un sistema de análisis que tiene en cuenta las dos variacio-
nes más importantes que pueden ocasionarse durante un movimiento: la velocidad y la intensidad.
Con la comparación simultánea de estas 2 informaciones, el sensor es capaz de distinguir entre movimien-
tos repetitivos y las intrusiones efectivas, reduciendo considerablemente el porcentaje de falsas alarmas. El
sistema de compensación térmica completamente digital garantiza siempre la máxima eficacia incluso en
presencia de considerables variaciones térmicas. Tiene un alcance de unos 15 m con ángulo de apertura
de 90° y la lente especial nido de abeja permite también el control antiarrastre. También está disponible en
la configuración inmune a las mascotas de hasta 15 kg (smile21). Para acceder a la tarjeta electrónica, sólo
hay que pulsar la tecla en el fondo de la cubierta (vea la imagen) y, haciendo palanca sobre los bloques en
ABS, será posible extraer la tarjeta electrónica y trabajar con total libertad.
2. INSTALACIÓN
Utilice un pequeño destornillador, empuje el botón redondo que se encuentra en la parte delantera del
sensor y abra la cubierta.
- retire la tarjeta electrónica del fondo de la cubierta haciendo palanca sobre el enganche del lado de los bornes.
- perfore los agujeros ciegos de montaje que se van a utilizar para la fijación, o bien utilice la articulación
correspondiente (opcional). - La altura recomendada para la fijación es 2 m.
- haga deslizar el cable por la guía correspondiente que se encuentra en la parte trasera de la cubierta, ha-
ciendo que salga por el agujero que está en la parte superior.
- efectúe el cableado del circuito siguiendo la guía para las conexiones (figura 3).
3. AJUSTES Y CONEXIONES
Para desactivar totalmente el led prueba de movimiento se puede abrir el JP2 LED
Para habilitar el doble impulso, JP1 cerrado.
AP: terminal tamper
ALARM: terminal alarma
SUPPLY: alimentación 13.8Vcc

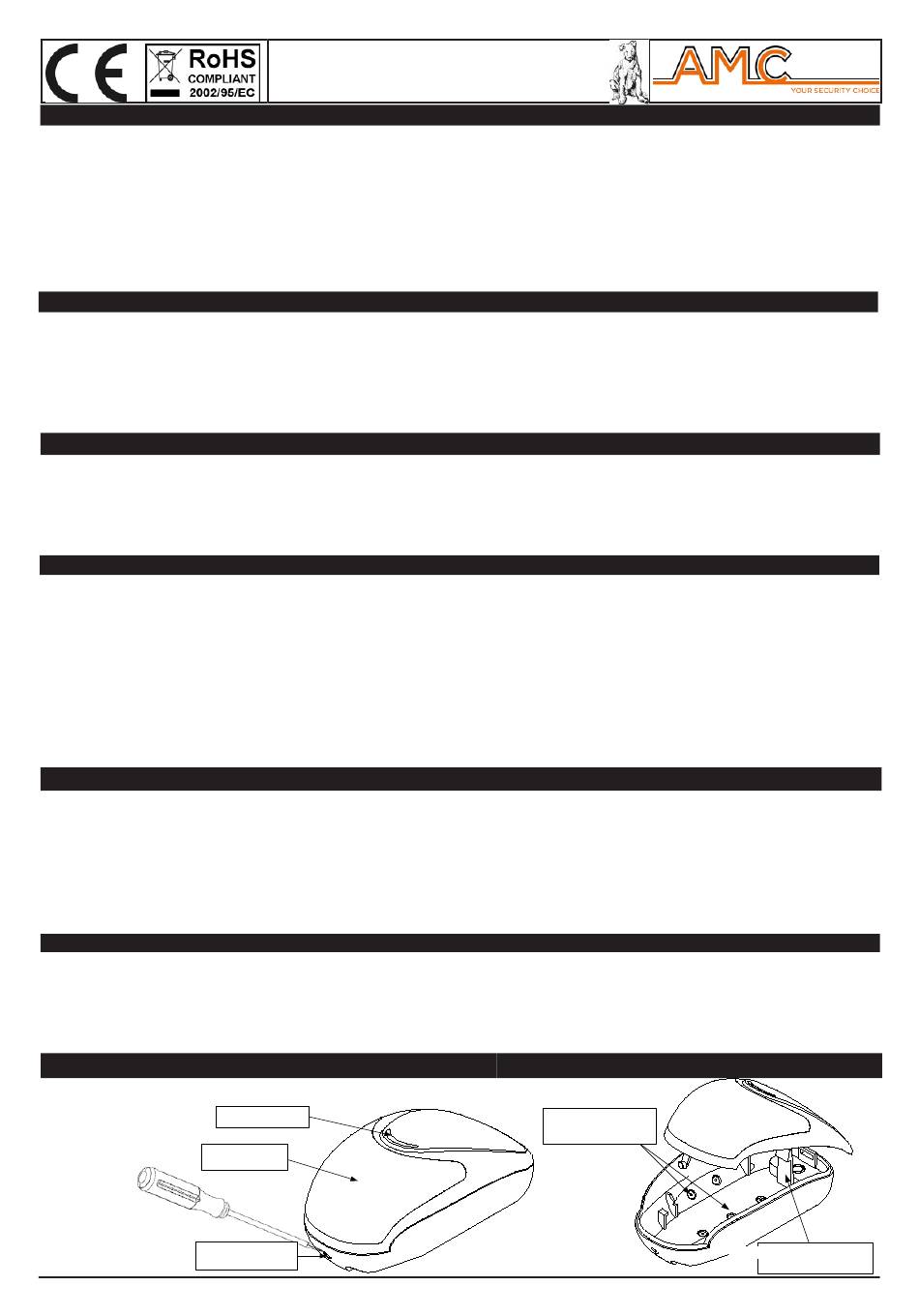

GENERAL VIEW / VISTA GENERAL
Pulse aquí para abrir
Premere qui per aprire
Press here to open
www.amcelettronica.com
SMILE 21 - SMILE 21/P
SENSOR PIR INMUNE A MASCOTAS
Led WALK TEST
Lente / Lens
SMILE 21 - SMILE 21P
INSIDE VIEW / VISTA INTERNA
Agujeros ciegos de montaje
Sfondabili per fissaggio
Mounting knockouts
Installation Instructions IT-EN-ES v1.0
1
Fijación circuito
Fissaggio circuito
Clip for electronic board
