AMC SMILE 18 Manual

SMILE 18
SenSore InfraroSSo
detecteur InfrarouGe
ItalIano
1. IntroduzIone
SMILE 18 è un sensore ad infrarosso passivo con un sistema di calcolo dell'amplificazione del segnale
(piroelettrico a 2 elementi) con copertura in lunghezza di oltre 15 mt e in larghezza di 90°, garantendo
un'assoluta sicurezza contro i falsi allarmi. La qualità delle soluzioni elettroniche fanno dello SMILE 18 un
apparecchio affidabile, sia per la robustezza che per il funzionamento, anche in condizioni particolari (cal-
do eccessivo, umidità eccessiva). L'ingegnerizzazione meccanica è stata realizzata in modo tale da non
utilizzare viti, sia per il fissaggio della scheda all'interno della cover che per l'apertura del sensore stesso.
Per accedere alla scheda elettronica sarà sufficiente fare pressione su un tasto sul fondo della cover (vedi
figura) e, facendo leva sui blocchetti in ABS, si potrà estrarre la scheda elettronica e lavorare in piena li-
bertà. Grazie all'ingresso di BLOCCO SENSORE (B/S) è possibile attivare e disattivare completamente il
sensore (led compreso).
2. InStallazIone
- Utilizzando uno strumento sottile (esempio mini cacciavite a taglio), spingere il tastino tondo sul lato ante-
riore del sensore (figura 1) e aprire la cover.
- rimuovere la scheda elettronica dal fondo della cover facendo leva sulla clips lato morsetti (fig.2)
- forare gli sfondabili che si desidera utilizzare per il fissaggio, oppure utilizzare l'apposito snodo (opzionale).
Altezza consigliata per il fissaggio 2m.
- fare scorrere il cavo di collegamento attraverso l'apposita guida sul retro della cover facendolo uscire dal
foro in alto.
- cablare il circuito seguendo la guida ai collegamenti (figura 3).
nB: in fase di chiusura del rivelatore, porre particolare attenzione affinchè la molla del contatto
tamper si posizioni correttamente nella sede conica ricavata sul frontale dello stesso.
attenzIone: non oscurare parzialmente o totalmente il campo di visione del rivelatore.
3. colleGamento e reGolazIone
Per il collegamento alla centrale fare riferimento allo schema (fig. 3).
Per disabilitare completamente il led walk test si può aprire il jumper led (fig. 4)
Se invece si desidera disabilitare completamente il sensore (led compreso) quando la centrale è disattivata,
fornire una tensione 13.8Vcc sul morsetto B/S .
Nella fig. 3 è mostrato un esempio di disabilitazione del sensore a centrale disarmata. Utilizzare una re-
sistenza da 1KΩ e collegarla ad un'uscita OPEN-COLLECTOR e programmare la stessa per chiudere a
negativo ad impianto armato.
enGlISh
1. IntroductIon

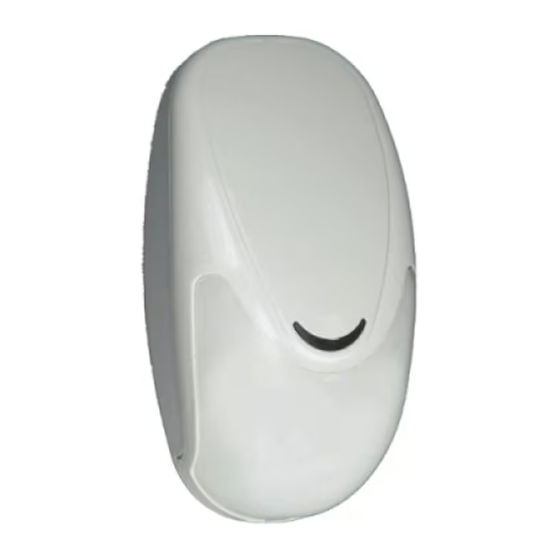

SMILE 18 is a 2-element passive IR detector. The processing of the signal generated by the PIR is able to
ensure a coverage of 15 m at a horizontal angle of 90°, assuring an absolute immunity to false alarms. The
quality of the electronic solutions make it a very reliable detector, both for its solidity and for its functionality,
even in particular conditions (extreme heat or humidity). The housing does not require any screws neither
to fasten the electronic board to the base nor to open the detector. To disassemble the detector just press
the tooth on the bottom of the case (see figure) and pull out the PCB by pushing the clip and by levering
on the ABS supports (see figure). In this way it will be possible to freely work on the PCB. Thanks to the
terminal BLOCK SENSOR (B/S) it is possible to activate and disable the Walk Test LED without opening
the housing.
www.amcelettronica.com
COMPLIANT
EN50131-2-2:2008
pIr detector
SMILE 18 Pir Detector
1
InStallazIone
InStallatIon
InStallatIon
Installation Instructions v1.1
