- Page 1 . r h i n o 4 x 4 . c o m . a r INSTRUCCIONES DE ARMADO RPDE3D-LC3 INSTALLATION INSTRUCTION MANUAL RPDE3D-LC3 I N D U S T R I A A R G E N T I N A...
- Page 3 Before commencing with the installation it is important that you read and understand these installation instructions, if you need any technical advice please contact your closest Rhino 4x4 Dealer WELCOME TO THE RHINO 4X4 TEAM! ESPAÑOL Gracias por elegir equipar su vehiculo con nuestro producto.
- Page 4 BLOQUE I : PREPARAR SOPORTES DEL CHASIS BLOQUE I : PREPARAR SOPORTES DEL CHASIS BLOCK I: PREPARE CHASSIS'S BRACKETS BLOCK I: PREPARE CHASSIS'S BRACKETS STEP 1 PASO 1 Antes de sacar el paragolpes original del vehículo Before you remove the original bumper, you must asegurarse desconectar componentes...
- Page 5 PASO 2: STEP 2: Cortar el soporte de guardabarro tal como se muestra en la Cut the mudguard´s bracket as per drawing imagen. PASO 2 / STEP 2...
- Page 6 PASO 3: STEP 3: Montar los soportes frontales izquierdo y derecho del Fit the left and rigth Rhino bumper mounting brackets bumper Rhino en las puntas del chasis tal como lo muestra to the chassis legs as per drawing. el dibujo. KIT FIJACION / FASTENING KIT EX 12-1.25 x 30 Arandela / Washer D13...
- Page 7 STEP 4: PASO 4: Install the bumper support side brackets as per Instalar los soportes de las punteras cómo muestra el drawing. dibujo. KIT FIJACION / FASTENING KIT AR 10-1.5 x 30 Arandela / Washer D10 Tuerca / Nut 10 - 1.50 EX 12-1.25 x 30 PASO 4 / STEP 4 Arandela / Washer D13...

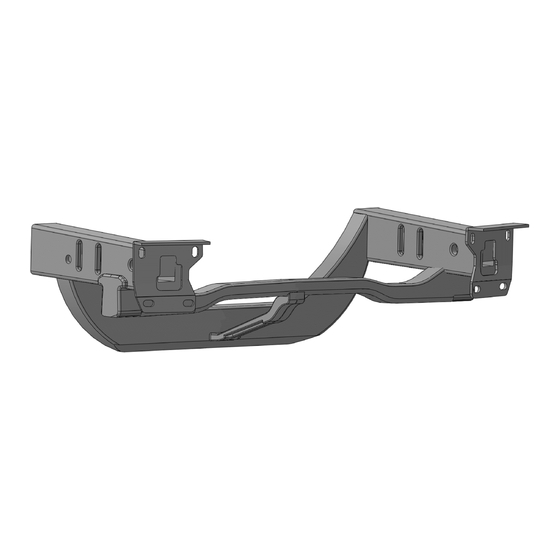

- Page 8 PASO 5: STEP 5: Colocar la bandeja portamalacate sobre los soportes frontales Assemble the winch plate to the front brackets as tal como muestra el dibujo. No ajustar los tornillos. per drawing. Do not secure the fasteners. KIT FIJACION / FASTENING KIT EX 12 1.25 x 30 Arandela / Washer D12 PASO 5 / STEP 5...
- Page 9 BLOQUE II : ARMADO DEL BUMPER BLOCK II: BUMPER ASSEMBLY STEP 6: FOG LIGHTS ASSEMBLY PASO 6: ARMADO DE LOS FAROS ANTINIEBLA: Mount fog lights to plastic covers. Check that are Montar los faros antiniebla en los covertores plásticos. correctly aligned. Then adjust the foglight and mount Verificar que están correctamente alineados.
- Page 10 PASO 7: STEP 7: Cortar el burlete en dos partes iguales, luego montar en Cut the rubber joint in two identic pieces. Then puntera. Una vez colocado cortar el excedente. Después attach to the wing and cut the excess. Finally mount colocar las punteras como se muestra en el dibujo.
- Page 11 PASO 8: STEP 8: Mount the correct applys as per drawing . Colocar los apliques correspondientes tal como se muestra en el dibujo. KIT FIJACION / FASTENING KIT EX 6 1.00 x 15 Arandela / Washer D6 Tuerca / Nut 6 - 1.00 PASO 8 / STEP 8...
- Page 12 PASO 9: PORTAPATENTE: STEP 9: NUMBER PLATE BRACKET El portapatentes debe ser instalado en la bandeja con The number plate bracket must be installed on the el kit de fijación provisto. winch cradle as per with the fastening kit provided . KIT FIJACION / FASTENING KIT EX 6 1.00 x 15 Arandela / Washer D6...
- Page 13 PASO 10: STEP 10: Instalar la carcasa central superior sujetando a las Install the central case, insert it to the bumper wings as punteras del bumper como muestra la figura. Si su per drawing. If your vehicle counts with a camera, connect it.
- Page 14 LAND CRUISER Vx 300 PASO 11: STEP 11: Assemble the winch cradle with the side Ensamblar la carcasa inferior con las punteras tal como muestra el dibujo. No ajuste los panels. Do not secure fasteners. tornillos aún. FASTENING BOLTS / TORNILLOS DE FIJACION AR 10-1.5 X 30 Arandela / Washer PASO 11 / STEP 11...
- Page 15 STEP 12: PASO 12: Place the low cover and tight the bolts as per Coloque EL LOW COVER en las punteras y ajuste los drawing. Install the grill in the correct place tornillos como muestra el dibujo. Vuelva a instalar la parrilla en el lugar correcto.
- Page 16 STEP 13: PASO 13: Colocar el chapon alineando las perforaciones con Mount the front skidplate aligning the holes with los soportes instalados en el paso 2. Finalmente brackets installed in step 2 and finally install the lower bash plate. Tight all the bolts. instalar el chapon inferior.
- Page 17 TERMINADO / FINISH...
- Page 18 optional ALLEN BOTON / PLANCHUELA ROSCADA / AR 10-1.5 X 30 22u. ALLEN BUTTON 6-100 x 15 THREADED PLATE 8 1.25 ARANDELA / WASHER D 10 20u. ARANDELA / WASHER D 6 38u. 16u. EX 6 1.00 x 15 TORNILLO PARKER / TAPPING TUERCA / NUT 10-1.50 20u.
- Page 19 w w w . r h i n o 4 x 4 . c o m . a r MAIN OFFICE: AV. SABATTINI 2053 - CP X5014AUB - CORDOBA - ARGENTINA PHONE NUMBER: +54 0351 4563954 BRANCH OFFICE: AV. COLON 3655 - CP X5003DDH - CORDOBA - ARGENTINA PHONE NUMBER: +54 0351 4880522 "Designed and manufactured in Argentina"...
