JMA MULTICODE NXT User Manual page 213

MULTICODE NXT
8
9
10
11
12
18
19

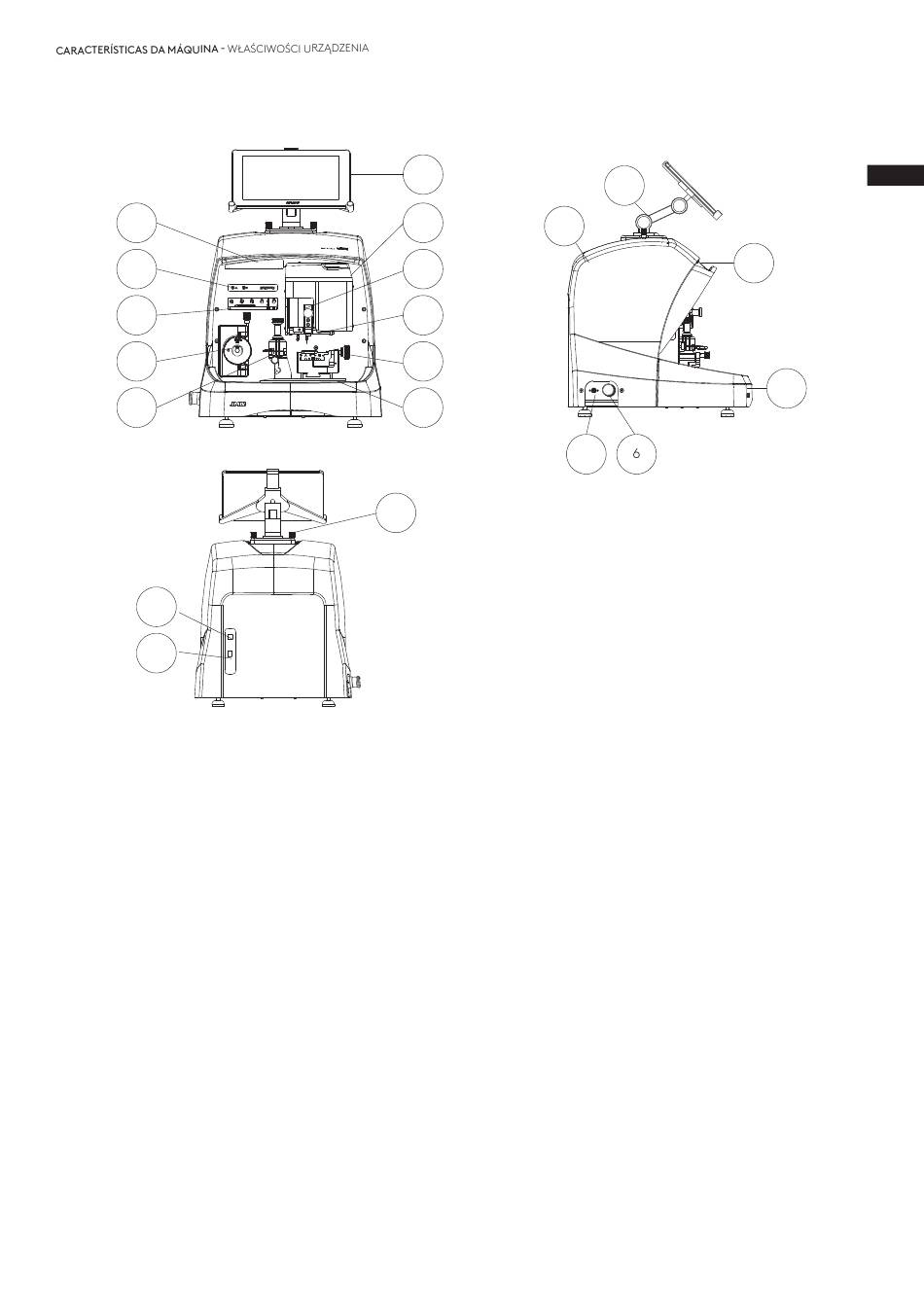

1. Tablet.
2. Suporte do tablet.
3. Puxadores do tablet.
4. Proteção traseira.
5. Tomada de alimentação.
6. Seta de emergência.
7. Bandeja de aparas.
8. Luz LED.
9. Ecrã.
10 Suporte da ferramenta.
11. Fresa de serreta.
12. Mordaça MP1.
13. Proteção eixo Z.
14. Carro Z.
15. Mordaça chave pontos.
16. Carro XY.
17. Proteção transparente.
18. Conector USB Tipo B.
19. Conector USB Tipo A (Carrega Tablet)
1
13
4
14
8
15
16
3
1. Tablet.
2. Podstawa pod tablet.
3. Gałki do mocowania tabletu.
4. Tylna osłona.
5. Wtyczka zasilacza.
6. Grzybkowy przycisk awaryjny.
7. Taca do gromadzenia wiórów.
8. Dioda LED.
9. Wyświetlacz.
10. Uchwyt na narzędzia.
11. Frez do kluczy ząbkowanych.
12. Szczęka MP1.
13. Osłona osi Z.
14. Wózek Z.
15. Szczęka do kluczy nawiercanych.
16. Wózek XY.
17. Przezroczysta osłona.
18. Złącze USB typu B.
19. Złącze USB typu A 19.
2
17
5
(ładowanie tabletu)
213
PT / PL
7
