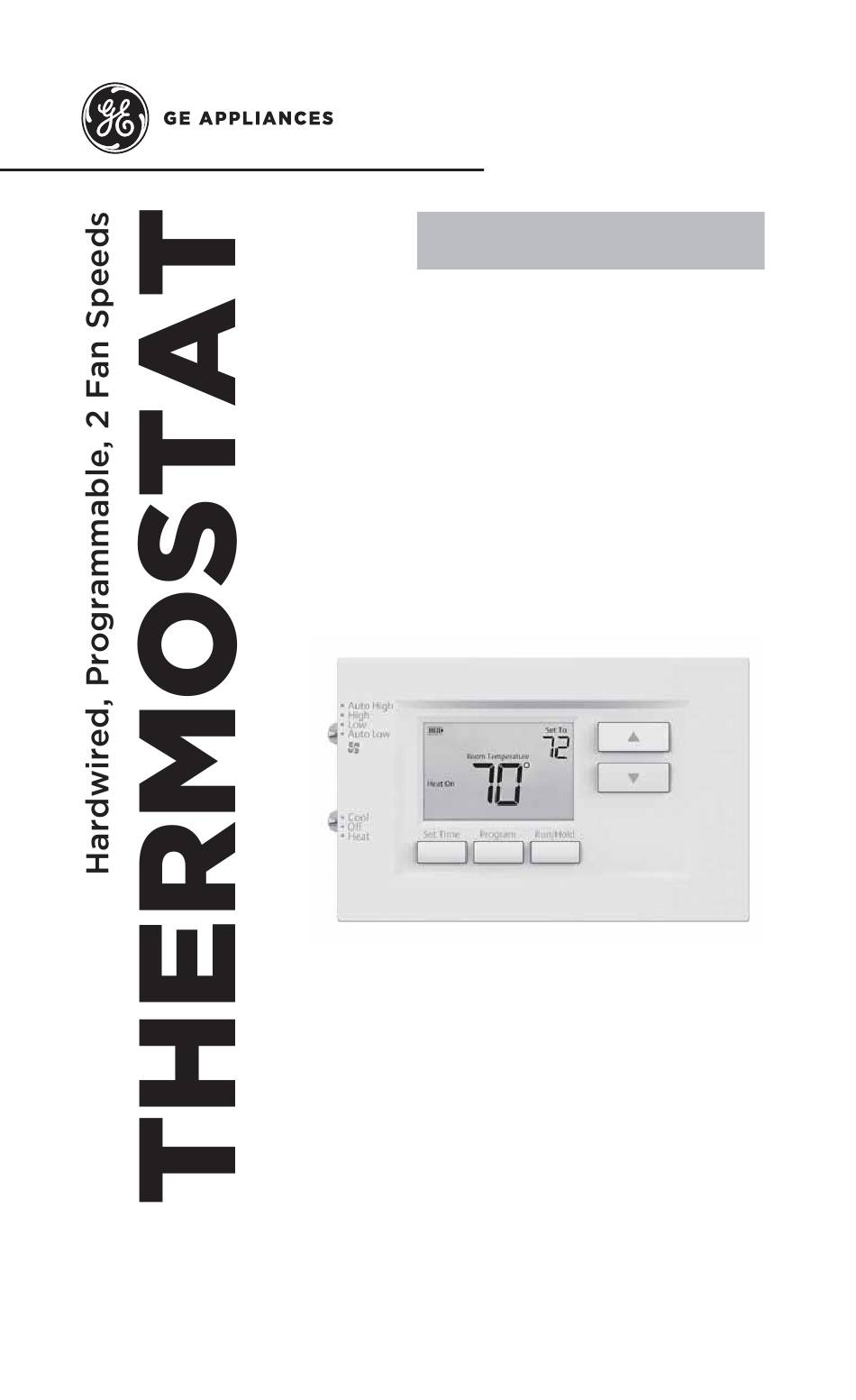

OWNER'S MANUAL AND

INSTALLATION INSTRUCTIONS

RAK149P2A

SPECIFICATIONS

INSTALLATION INSTRUCTIONS

...........................................3

WIRING

INSTALLER MENU

TEST EQUIPMENT

USING THE THERMOSTAT

.....................................7

OVERVIEW

...................................8

OPERATION

SCHEDULE/PROGRAMMING

TROUBLESHOOTING

.................................... 11

RESETTING

FCC STATEMENT

49-5000770 Rev. 1 11-23

..............................2

........................ 4

......................... 6

.........8

.......................10

............................ 12

Need help?

Do you have a question about the RAK149P2A and is the answer not in the manual?

Questions and answers

Summary of Contents for GE RAK149P2A

Page 1 OWNER’S MANUAL AND INSTALLATION INSTRUCTIONS RAK149P2A SPECIFICATIONS ......2 INSTALLATION INSTRUCTIONS ...........3 WIRING ......4 INSTALLER MENU ......6 TEST EQUIPMENT USING THE THERMOSTAT ........7 OVERVIEW ........8 OPERATION ..8 SCHEDULE/PROGRAMMING TROUBLESHOOTING .......10 ........11 RESETTING FCC STATEMENT ......12 49-5000770 Rev. 1 11-23...
Page 2 SPECIFICATIONS Electrical Rating: Battery Power (2) Premium AA Alkaline Batteries Input-Hardwire 20 to 30 VAC, NEC Class II, 50/60 Hz Terminal Load 1.5 A per terminal, 2.5A maximum all terminals combined Setpoint Range 60° to 85° F (16° to 29° C) Rated Differentials Fast Slow...
Page 3 INSTALLATION INSTRUCTIONS WIRING Refer to equipment manufacturer’s instructions for specific system wiring information. After wiring, see INSTALLER MENU for proper thermostat configuration. Wiring table shown are for typical systems and describe the thermostat terminal functions. Terminal Designations Terminal Function Low Speed Fan Relay Power (24V) Changeover Terminal-Energized in Cool (O) or Heat (B) for Heat Pump...
Page 4 INSTALLATION INSTRUCTIONS Battery Location Premium AA alkaline batteries are required. The batteries provide a back-up source of power (this will maintain the clock in the event of a power outage). Jumper NOTE: Batteries are not Wire included. WIRING (cont) Instructions: To convert the system from PTHP to PTAC, change menu item #20 from default HP to AC.
Page 5 INSTALLATION INSTRUCTIONS INSTALLER MENU (cont) Installer’s Description Default Setting Settings Menu # (flashing (Hold Menu icons) 3 Seconds) Algorithm – AC or HP (If HP HP – Heat Pump or is selected, item #32 will be AC – Air Cond. displayed) Heat Cycle Rate (how often the SLO –...
Page 6 INSTALLATION INSTRUCTIONS TEST EQUIPMENT Turn on power to the system. Fan Operation 1.) Move fan switch to Low position. The blower should begin to operate at low speed. 2.) Move fan switch to Auto Low position. The blower should stop immediately.

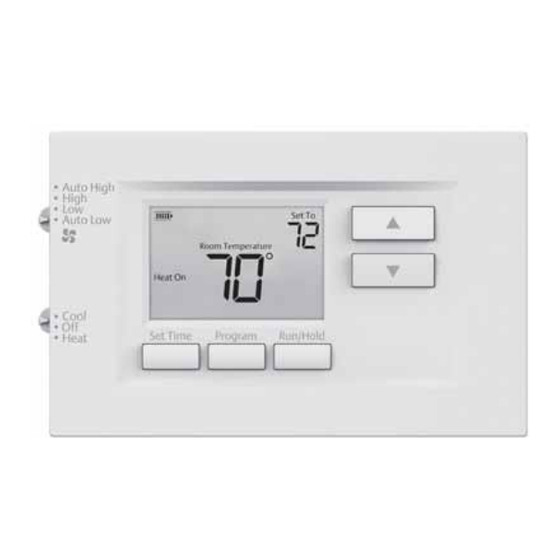

Page 7 USING THE THERMOSTAT THERMOSTAT OVERVIEW Before you begin using your thermostat, you should be familiar with its features, display and the location/operation of the thermostat buttons and switches. THERMOSTAT BUTTONS AND THE DISPLAY SWITCHES 1.) Fan Switch 9.) Thermostat is protecting the equipment from short cycling (5-minute delay) 2.) System Switch 10.) Indicates that the system is running in cool,...
Page 8 USING THE THERMOSTAT THERMOSTAT OPERATION • Hold Temperature (bypassing the schedule) – With the System Switch set to Heat or Cool, momentarily press the RUN/HOLD button. Hold will hold the room temperature at the selected setting until you press RUN/ HOLD to start program operation again.
Page 9 USING THE THERMOSTAT ENTERING YOUR PROGRAM (cont) Entering Heating Program (7-Day) NOTE: Run/Hold exits at any point during programming. 1. Move the SYSTEM switch to HEAT 2. Press PROGRAM once. “Mon” (indicating weekday program) will appear in the display. Also displayed are the current programmed start temperature for the 1st heating period and the currently programmed set time (flashing).
Page 10 TROUBLESHOOTING Symptom Possible Cause Corrective Action No Heat / 1.) Blown fuse or tripped 1.) Replace fuse or reset breaker No Cool / No circuit breaker 2.) Restore power to HVAC unit Fan (common 2.) HVAC unit unpowered 3.) Enable wall thermostat control on problem) 3.) HVAC unit not set for HVAC unit...
Page 11 TROUBLESHOOTING Symptom Possible Cause Corrective Action Thermostat Thermostat display Display can be adjusted +/-5°. See Display & requires adjustment User Menu item 04 Thermometer Disagree Furnace (Air The location of the Digital thermostats provide precise Conditioner) thermostat and/or the control and cycle faster than older Cycles Too size of the Heating mechanical models.
Page 12 FCC STATEMENT NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
Page 13 MANUEL D’UTILISATION ET INSTRUCTIONS D’INSTALLATION RAK149P2A SPÉCIFICATIONS ......2 INSTALLATION DU THERMOSTAT ........3 CÂBLAGE ..4 MENU DE L’INSTALLATEUR MISE À L’ESSAI DE ......6 L’ÉQUIPEMENT UTILISATION DU THERMOSTAT ...7 APERÇU DU THERMOSTAT FONCTIONNEMENT ......8 DU THERMOSTAT PROGRAMMATION ......8 DU THERMOSTAT DÉPANNAGE...
Page 14 SPÉCIFICATIONS Paramètres électriques : Batterie Piles alcalines AA de première qualité (2) Câblé 20 à 30 V c.a., NEC classe II, 50/60 Hz Charge à la borne 1,5 A par borne, 2,5 A maximum pour toutes les bornes combinées Plage de réglage 60°F à...
Page 15 INSTALLATION DU THERMOSTAT CÂBLAGE Consultez le mode d’emploi du fabricant de l’appareil pour les informations spécifiques au câblage du système. Après le câblage, consultez la section MENU DE L’INSTALLATEUR pour configurer correctement le thermostat. Les schémas de câblage illustrés correspondent aux systèmes typiques, et ils décrivent les fonctions des bornes du thermostat.
Page 16 INSTALLATION DU THERMOSTAT Emplacement des piles Des piles AA de qualité sont requises. Les piles offrent alors une source auxiliaire d’alimentation (qui permettra de garder l’heure active en cas de panne d’électricité). REMARQUE : Les piles ne sont Fil de pas incluses cavalier CÂBLAGE (cont)
Page 17 (à quelle fréquence la MEd – moyen climatisation s’activera) FAS – rapide Verrouillage du compresseur On – délai de 5 minutes (protège le compresseur contre OFF – aucun délai les cycles trop courts) Temp. de chauffage maximale 85°F 45°F à 99°F...
Page 18 INSTALLATION DU THERMOSTAT MISE À L’ESSAI DE L’ÉQUIPEMENT Ouvrez l’alimentation électrique du système. Fonctionnement du ventilateur 1.) Placez le sélecteur du ventilateur à la position Basse. Le ventilateur devrait commencer à fonctionner à basse vitesse. 2.) Placez le sélecteur du ventilateur à la position Auto Low (Basse Auto). La ventilation devrait s’arrêter immédiatement.
Page 19 BOUTONS ET SÉLECTEURS AFFICHAGE DU THERMOSTAT 1.) Sélecteur du ventilateur 9.) Le thermostat protège l’équipement contre les cycles trop courts (délai de 5 minutes) 2.) Sélecteur du système 10.) Indique que le système fonctionne en mode climatisation, chauffage ou auxiliaire (le mode auxiliaire fonctionnera en mode chauffage si la thermopompe ne peut pas maintenir la température programmée).
Page 20 UTILISATION DU THERMOSTAT FONCTIONNEMENT DU THERMOSTAT • Maintien de la température (ignorer l’horaire) – le sélecteur système réglé à Heat ou à Cool, appuyez brièvement sur le bouton Run/Hold. Hold thermostat maintiendra la température ambiante au réglage choisi jusqu’à ce que vous appuyiez sur Run/Hold pour repartir le programme. ou jusqu’à...
Page 21 UTILISATION DU THERMOSTAT SAISIE DU PROGRAMME (cont) Saisie du programme de chauffage (7 jours) REMARQUE : Les boutons RUN/HOLD permettent de quitter à tout moment pendant la programmation. 1. Réglez le sélecteur SYSTEM à HEAT (chauffage). 2. Enfoncez PROGRAM une fois. « Mon » (lundi) (indique la programmation en semaine) s’affiche à...
Page 22 DÉPANNAGE Problème Cause possible Mesure corrective Chauffage, 1.) Fusible grillé ou 1.) Remplacez le fusible ou réenclenchez climatisation ou disjoncteur déclenché. le disjoncteur. ventilateur non 2.) Appareil non alimenté. 2.) Rétablissez l’alimentation à l’appareil. fonctionnels 3.) Appareil non réglé pour 3.) Activez la commande du thermostat (problème commande de thermostat à...
Page 23 DÉPANNAGE Problème Cause possible Mesure corrective Le point de Le thermomètre du Le thermomètre peut être réglé de +/- 5°. consigne et le thermostat doit être ajusté. Voir le menu de l’utilisateur, article 04. thermomètre ne concordent pas La cadence de 1.) L’emplacement du Les thermostats numériques offrent un l’appareil de...
Page 24 DÉCLARATION DE LA FCC REMARQUE : Cet équipement a été testé et déclaré conforme aux limites d’un dispositif numérique de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont définies afin d’assurer une protection raisonnable contre le brouillage nuisible dans une installation résidentielle.
