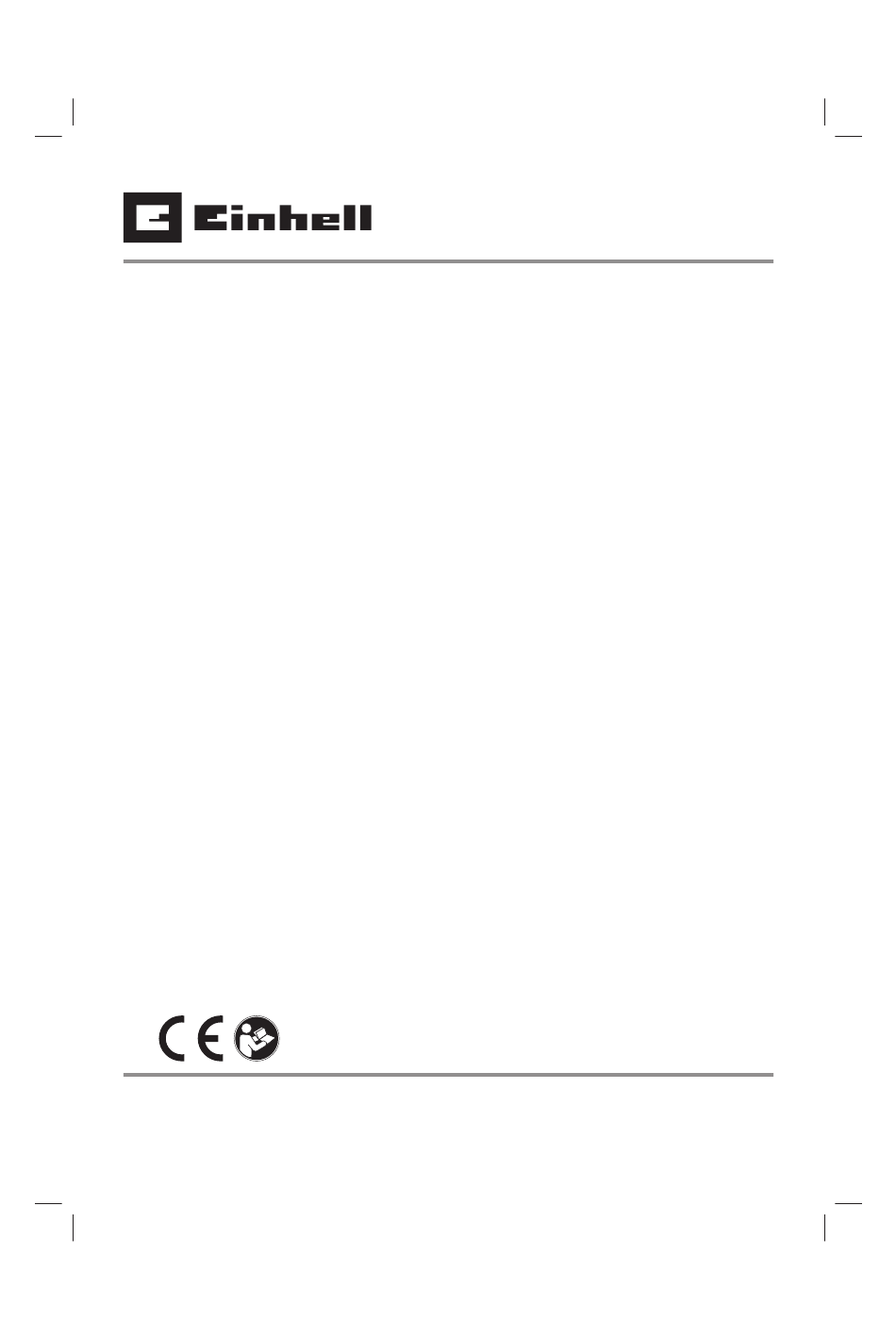

EINHELL GP-LC 18/20 Li T BL Original Operating Instructions

Cordless pole-mounted pruner

page of 267

/ 267
Bookmarks

Advertisement

Available languages

EN

Quick Links

Download this manual

D

Originalbetriebsanleitung

Akku-Hochentaster

GB

Original operating instructions

Cordless Pole-mounted pruner

F

Instructions d'origine

Perche-élagueuse sans ﬁ l

I

Istruzioni per l'uso originali

Potatore telescopico a batteria

DK/

Original betjeningsvejledning

N

Akku-stangsav

S

Original-bruksanvisning

Batteridriven stamkvistare

CZ

Originální návod k obsluze

Akumulátorová prořezávací pila

SK

Originálny návod na obsluhu

Akumulátorová odvetvovacia píla

NL

Originele handleiding

Accu hoogsnoeier

E

Manual de instrucciones original

Pértiga de podar con batería

FIN

Alkuperäiskäyttöohje

Akkukäyttöinen pystykarsintasaha

SLO

Originalna navodila za uporabo

Akumulatorski obvejevalnik

H

Eredeti használati utasítás
