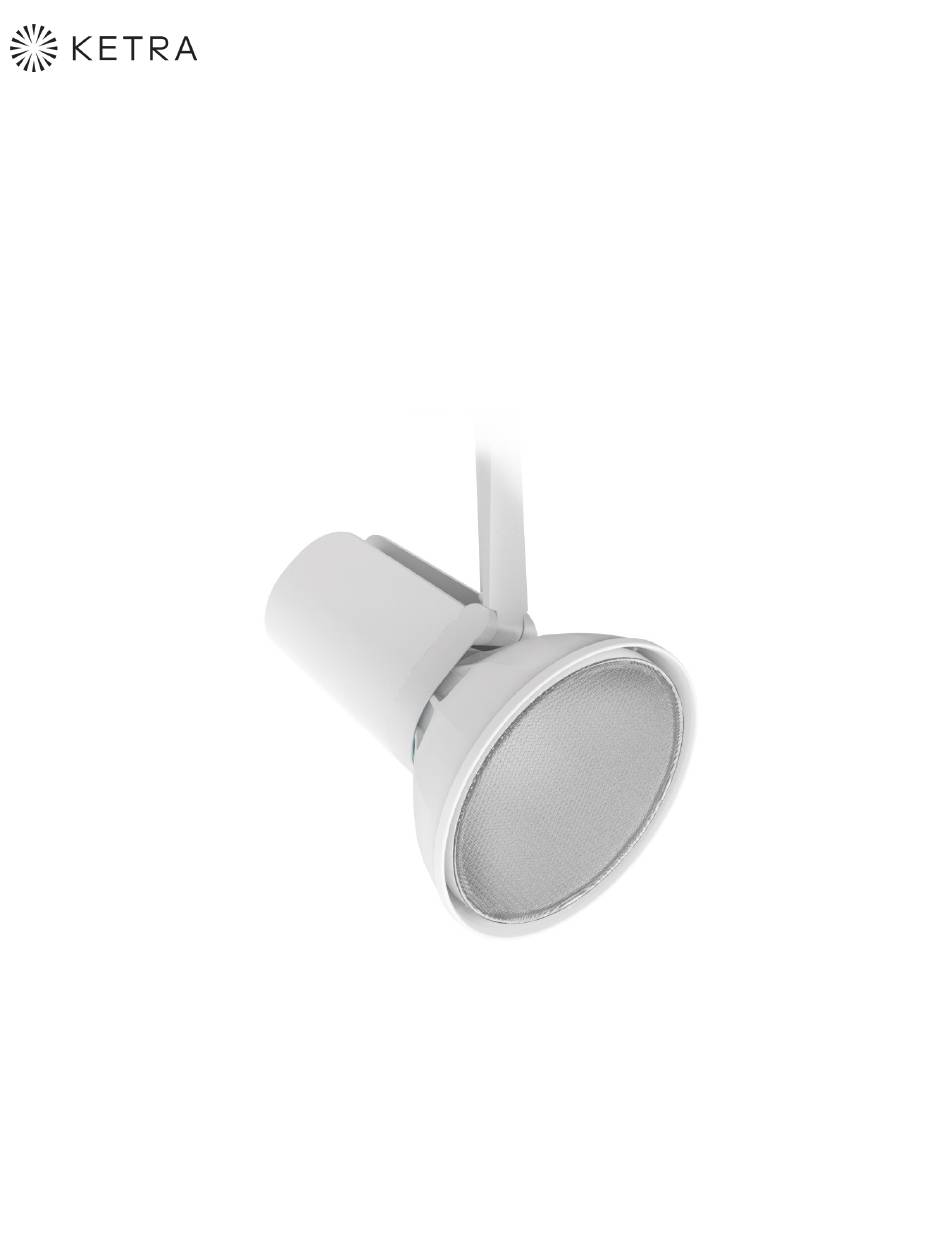

S30/S38
T R AC K H E A D
Installation Guide
FOR USE WITH S30/S38 TRACK SYSTEM ONLY
Models:
CM-S30-TRKLUM-X
1
HW-S30-TRKLUM-X
1
CM-S38-TRKLUM-X
1
HW-S38-TRKLUM-X
1
Electrical specifications (maximum):
120 V~ 60 Hz 14.5 W 121 mA
1
120 V~ 60 Hz 20 W 167 mA
2
UN-TA1G24HBK
2
UN-TA1G24HWH
2
UN-TA1G24NBK
2
UN-TA1G24NWH
2
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Ketra S30
Summary of Contents for Ketra S30
- Page 1 S30/S38 T R AC K H E A D Installation Guide FOR USE WITH S30/S38 TRACK SYSTEM ONLY Models: CM-S30-TRKLUM-X UN-TA1G24HBK UN-TA1G24HWH HW-S30-TRKLUM-X CM-S38-TRKLUM-X UN-TA1G24NBK HW-S38-TRKLUM-X UN-TA1G24NWH Electrical specifications (maximum): 120 V~ 60 Hz 14.5 W 121 mA 120 V~ 60 Hz 20 W 167 mA...
- Page 2 This equipment complies with FCC/ISED radiation exposure limits set for an uncontrolled environment. The user should avoid prolonged exposure within 7.9 in (20 cm) of the antenna, which may exceed the FCC/ISED radio frequency exposure limits. P/N 3662541 Rev A 2 | S30/S38 INSTALLATION GUIDE © 2024 Lutron Electronics Co., Inc. All rights reserved.
- Page 3 • Avoid obstructions: Avoid having metal obstructions or walls between the lamp and the nearest device. • Avoid non-Ketra metal enclosures. • Separate from Wi-Fi devices: Must be mounted at least 6 ft (1.8 m) away from wireless interference sources like microwaves, Wireless Access Points (WAPs) etc.
- Page 4 1. Ensure that this track is installed according to the manufacturer’s instructions. 2. Insert contacts into the track. 3. Turn the head on the track to lock into place. P/N 3662541 Rev A 4 | S30/S38 INSTALLATION GUIDE © 2024 Lutron Electronics Co., Inc. All rights reserved.
- Page 5 If using a hex louver or baffle accessories, insert that component onto the snoot before attaching to the snap ring. 5. Install lamp into the track adaptor. P/N 3662541 Rev A © 2024 Lutron Electronics Co., Inc. All rights reserved. 5 | S30/S38 INSTALLATION GUIDE...
- Page 6 Follow steps 4 and 5 (on the previous page) for the installation of lamp and track accessories. P/N 3662541 Rev A 6 | S30/S38 INSTALLATION GUIDE © 2024 Lutron Electronics Co., Inc. All rights reserved.
- Page 7 Warranty and Tech Support Limited warranty terms can be found at: www.ketra.com/warranty For questions and technical support please contact: (844) 588-7661 lightingsupport@lutron.com P/N 3662541 Rev A © 2024 Lutron Electronics Co., Inc. All rights reserved. 7 | S30/S38 INSTALLATION GUIDE...
- Page 8 6231 E. Stassney Ln. Bldg. 13, Suite 400 Austin, TX 78744 www.ketra.com 512.872.4349 P/N 3662541 Rev A...
- Page 9 S30/S38 T Ê T E D E R A I L Guide d’installation À UTILISER UNIQUEMENT AVEC LE SYSTÈME DE RAIL S30/S38 Modèles : CM-S30-TRKLUM-X UN-TA1G24HBK UN-TA1G24HWH HW-S30-TRKLUM-X CM-S38-TRKLUM-X UN-TA1G24NBK HW-S38-TRKLUM-X UN-TA1G24NWH Spécifications électriques (maximum) : 120 V~ 60 Hz 14,5 W 121 mA 120 V~ 60 Hz 20 W 167 mA...
- Page 10 L’utilisateur doit éviter une exposition prolongée à moins de 20 cm (7,9 po) de l’antenne, ce qui peut dépasser les limites d’exposition aux radiofréquences de la FCC/de l'lSED. N° de pièce 3662541 Rév A 2 | S30/S38 GUIDE D’INSTALLATION ©2024 Lutron Electronics Co., Inc. Tous droits réservés.
- Page 11 • Évitez les obstacles : Évitez les obstacles métalliques ou les murs entre la lampe et l’appareil le plus proche. • Évitez les boîtiers métalliques non Ketra. • Séparez-le des appareils Wi-Fi : Doit être monté à au moins 1,8 m (6 pi) des sources d’interférences sans fil comme les micro-ondes, les points d’accès sans fil (WAP), etc.
- Page 12 1. Assurez-vous que le rail est installé conformément aux instructions du fabricant. 2. Insérez les contacts dans le rail. 3. Tournez la tête sur le rail pour la verrouiller en place. N° de pièce 3662541 Rév A 4 | S30/S38 GUIDE D’INSTALLATION ©2024 Lutron Electronics Co., Inc. Tous droits réservés.
- Page 13 Si vous utilisez des lamelles ou des déflecteurs hexagonaux, insérez-les sur le coupe-flux avant de les fixer à l’anneau de maintien. 5. Installez la lampe dans l’adaptateur de rail. N° de pièce 3662541 Rév A ©2024 Lutron Electronics Co., Inc. Tous droits réservés. 5 | S30/S38 GUIDE D’INSTALLATION...
- Page 14 électricien qualifié conformément à tous les codes électriques locaux et nationaux. Suivez les étapes 4 et 5 (à la page précédente) pour l’installation des accessoires de lampe et de rail. N° de pièce 3662541 Rév A 6 | S30/S38 GUIDE D’INSTALLATION ©2024 Lutron Electronics Co., Inc. Tous droits réservés.
- Page 15 I N S TA L L AT I O N Garantie et assistance technique Les conditions de la garantie limitée sont disponibles sur : www.ketra.com/warranty Pour toute question et support technique, veuillez contacter : +1 (844) 588-7661 lightingsupport@lutron.com N° de pièce 3662541 Rév A ©2024 Lutron Electronics Co., Inc.
- Page 16 6231 E. Stassney Ln. Bldg. 13, Suite 400 Austin, TX 78744 www.ketra.com +1 512.872.4349 N° de pièce 3662541 Rév A...
- Page 17 S30/S38 C A B E Z A L D E R I E L Guía de instalación SOLO PARA USO CON EL SISTEMA DE RIELES S30/S38 Por favor lea antes de instalar Modelos: CM-S30-TRKLUM-X UN-TA1G24HBK UN-TA1G24HWH HW-S30-TRKLUM-X CM-S38-TRKLUM-X UN-TA1G24NBK HW-S38-TRKLUM-X ...
- Page 18 El usuario deberá evitar la exposición prolongada a menos de 20 cm (7,9 pulg) de la antena, lo que podría superar los límites de exposición a radiofrecuencia estipulados por la FCC/ISED. N/P 3662541 Rev. A 2 | S30/S38 GUÍA DE INSTALACIÓN © 2024 Lutron Electronics Co., Inc. Todos los derechos reservados.
- Page 19 • Evite obstrucciones: Evite tener obstrucciones metálicas o paredes entre la lámpara y el dispositivo más cercano. • Evite los gabinetes metálicos que no sean de Ketra. • Sepárelo de los dispositivos Wi-Fi: Debe montarse al menos a 1,8 m (6 pies) de distancia de fuentes de interferencia inalámbrica tales como microondas, puntos de acceso inalámbrico (WAP), etc.
- Page 20 1. Asegúrese de que este riel sea instalado de acuerdo con las instrucciones del fabricante. 2. Inserte los contactos en el riel. 3. Gire el cabezal en el riel para bloquearlo en su lugar. N/P 3662541 Rev. A 4 | S30/S38 GUÍA DE INSTALACIÓN © 2024 Lutron Electronics Co., Inc. Todos los derechos reservados.
- Page 21 ángulo, inserte ese componente en el snoot antes de fijarlo al anillo de retención. 5. Instale la lámpara en el adaptador de riel. N/P 3662541 Rev. A © 2024 Lutron Electronics Co., Inc. Todos los derechos reservados. 5 | S30/S38 GUÍA DE INSTALACIÓN...
- Page 22 Para la instalación de las lámparas y los accesorios del riel siga los pasos 4 y 5 (de la página anterior). N/P 3662541 Rev. A 6 | S30/S38 GUÍA DE INSTALACIÓN © 2024 Lutron Electronics Co., Inc. Todos los derechos reservados.
- Page 23 Garantía y asistencia técnica Los condiciones de la garantía limitada se pueden encontrar en: www.ketra.com/warranty Para preguntas y asistencia técnica, póngase en contacto con: 1.844.LUTRON1 (1.844.588.7661) +1.888.235.2910 (México) lightingsupport@lutron.com N/P 3662541 Rev. A © 2024 Lutron Electronics Co., Inc. Todos los derechos reservados.
- Page 24 6231 E. Stassney Ln. Bldg. 13, Suite 400 Austin, TX 78744 www.ketra.com 512.872.4349 N/P 3662541 Rev. A...
