OSTBERG HERU S Series Assembly/Installation Instructions

Hide thumbs Also See for HERU S Series:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Montage-/installationsanvisning
Assembly/Installation instructions
HERU
S
®
SVENSK/ENGLISH VERSION

Advertisement

loading
Need help?

Need help?

Do you have a question about the HERU S Series and is the answer not in the manual?

Questions and answers

Related Manuals for OSTBERG HERU S Series

Summary of Contents for OSTBERG HERU S Series

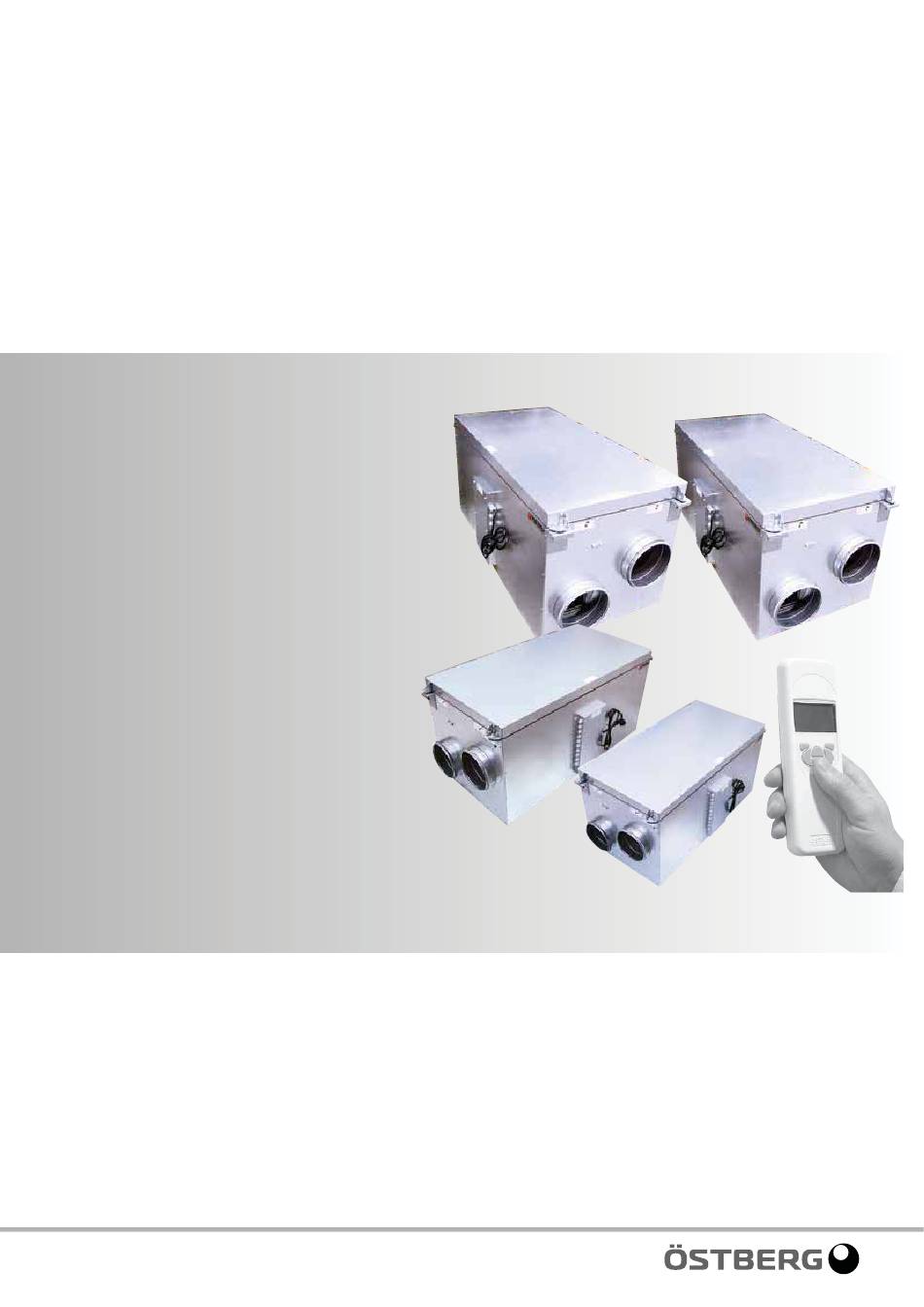

  • Page 1 Montage-/installationsanvisning Assembly/Installation instructions HERU ® SVENSK/ENGLISH VERSION...
