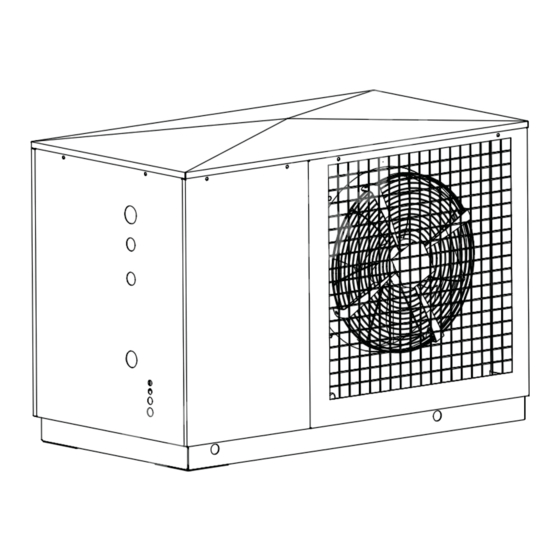

Dimplex LAS 22MT Installation And Operating Instructions Manual

Air-to-water heat pumps for swimming pool heating (outdoor installation)

Hide thumbs

page of 44

/ 44
Bookmarks

Available languages

Quick Links

Download this manual

LAS 10MT

LAS 15MT

LAS 22TT

Luft/Wasser-

Wärmepumpe für

Schwimmbad-

erwärmung zur

Außenaufstellung

Bestell-Nr. / Order no. / N

All manuals and user guides at all-guides.com

Air-to-Water

Heat Pumps for

Swimming Pool

Heating (Outdoor

Installation)

de commande : 452159.66.11

Montage- und

Gebrauchsanweisung

Installation and

Operating Instructions

Instructions d'installation

et d'utilisation

Chauffage de

piscine par

pompe à chaleur

air/eau montée

à l'extérieur

FD 8812

Need help?

Do you have a question about the LAS 22MT and is the answer not in the manual?

Questions and answers

Summary of Contents for Dimplex LAS 22MT

Page 1 All manuals and user guides at all-guides.com LAS 10MT LAS 15MT LAS 22TT Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Luft/Wasser- Air-to-Water Chauffage de Wärmepumpe für Heat Pumps for piscine par Schwimmbad- Swimming Pool pompe à chaleur erwärmung zur Heating (Outdoor air/eau montée...
Page 2 All manuals and user guides at all-guides.com...
Page 3 9.2 Reinigung Leitungssystem Wärmetauscher ...................D-7 9.3 Reinigung Luftseite ..........................D-7 9.4 Winterstilllegung / Überwinterung ......................D-8 9.5 Wartung ..............................D-8 10 Störungen / Fehlersuche ......................D-8 11 Außerbetriebnahme / Entsorgung ....................D-8 12 Geräteinformation ........................D-9 13 Garantieurkunde......................... D-10 Anhang / Appendix / Annexes ......................A-I www.dimplex.de...
Page 4 All manuals and user guides at all-guides.com Bitte sofort lesen 1.2 Bestimmungsgemäßer Gebrauch 1.1 Wichtige Hinweise Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. Ein anderer oder darüber hinaus ACHTUNG! gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45°...
Page 5 Er kann – größenordnungsmäßig – dem Wärmebedarf eines Wohnhauses entsprechen und ist in solchen Fällen gesondert zu berechnen. Die überschlägige Ermittlung des Wärmebedarfs ist abhängig von Windlage des Beckens, der Beckentemperatur, den klimati- schen Bedingungen, der Nutzungsperiode und ob eine Abde- ckung der Beckenoberfläche vorliegt. www.dimplex.de...
Page 6 All manuals and user guides at all-guides.com Lieferumfang Transport ACHTUNG! 3.1 Grundgerät Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° (in jeder Richtung) gekippt werden. Die Wärmepumpe wird in Kompaktbauweise geliefert und enthält unten aufgeführte Bauteile. Der Transport zum endgültigen Aufstellungsort sollte mit dem Der Kältekreis enthält das vom Kyoto-Protokoll erfasste fluorierte Holzrost erfolgen.
Page 7 Nach erstellter wasserseitiger Installation ist die Anlage zu füllen, und 3 der Klemmleiste X2 zu verwenden. Die Freigabe erfolgt zu entlüften und abzudrücken. über einen bauseitigen, potentialfreien Kontakt (K29). ACHTUNG! Der Strömungswächter muss auf den erforderlichen Volumenstrom ausgelegt sein und ein permanentes Durchschalten gewährleisten. www.dimplex.de...
Page 8 All manuals and user guides at all-guides.com Die Stromversorgung der Wärmepumpe erfolgt entsprechend Funktionsbeschreibung den Technischen Daten des Gerätes mit 1/N/PE ~ 230 V, 50 Hz oder 3/N/PE ~ 400 V, 50 Hz. 8.1 Fernversteller-Wärmepumpe Der Anschluss in der Wärmepumpe erfolgt über die Klemmleis- ten im Schaltkasten.
Page 9 Eisbildung an den Ansaug- und Aus- (untere Einsatzgrenze -10 °C) schaltet die Wärmepumpe aus. blasgittern kommen. Um den Mindestluftdurchsatz sicherzustel- len, ist in diesem Fall der Ansaug- und Ausblasbereich von Eis und Schnee zu befreien. www.dimplex.de...
Page 10 All manuals and user guides at all-guides.com 9.4 Winterstilllegung / 10 Störungen / Fehlersuche Überwinterung Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungs- und wartungsfrei arbeiten. Tritt dennoch eine Störung auf, über- Bei Frostgefahr außerhalb der Badesaison und abgeschalteter prüfen Sie anhand der folgenden Hinweise, ob Sie die Störung Schwimmbadheizung sowie bei zu erwartenden Außentempera- selbst beheben können.
Page 11 2. Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage. Für wirtschaftliche und energetische Betrachtungen sind weitere Einflussgrößen, insbesondere Abtauverhalten, Bivalenzpunkt und Regelung zu berücksichtigen. Dabei bedeuten z.B. A20 / W24: Außenlufttemperatur 20°C und Schwimmbadvorlauftemperatur 24 °C. 3. s. CE-Konformitätserklärung 4. Der Dauerlauf der Filterpumpe muss bauseitig gewährleistet, sowie der Regler der Wärmepumpe betriebsbereit sein. www.dimplex.de...
Page 12 Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Systemtechnik-Kundendienst erfahren Sie über die zentrale Ser- Gerätes oder schlechte Zugänglichkeit des Gerätes bedingte au- vicehotline der Glen Dimplex Deutschland GmbH. ßergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endab- Glen Dimplex Deutschland GmbH nehmer gestellt werden.
Page 13 9.2 Cleaning the Pipe System in the Heat Exchanger.................. E-7 9.3 Cleaning the Air System ......................... E-7 9.4 Winter Shutdown / Lay-Up........................E-7 9.5 Maintenance ............................E-8 10 Faults / Trouble-Shooting ......................E-8 11 Decommissioning / Disposal .......................E-8 12 Device Information ........................E-9 Anhang / Appendix / Annexes ......................A-I www.dimplex.de...
Page 14 All manuals and user guides at all-guides.com Please Read 1.2 Intended Use Immediately This device is only intended for use as specified by the manufac- turer. Any other use beyond that intended by the manufacturer is prohibited. This includes the user's abiding by the manufacturer's 1.1 Important Information: product brochures.
Page 15 - and in such cases must be calculated sepa- rately. An approximate estimation of the heat consumption is dependent on the windage factor, the climatic conditions, the periods of use and whether or not the pool has a cover. www.dimplex.de...
Page 16 All manuals and user guides at all-guides.com Scope of Delivery Transport ATTENTION! 3.1 Basic Device When transporting the heat pump, ensure that it is not tilted more than 45° (in any direction). The heat pump is of compact design and is supplied complete with the components listed below.
Page 17 For detailed information see Circuit Diagrams in the Appen- culation pump. The required water flow rate must be provided by dix. an external filter pump and signalled back to the heat pump via the respective input. ATTENTION! Never operate the heat pump without water flow! www.dimplex.de...
Page 18 All manuals and user guides at all-guides.com Start-Up Description of Functions 7.1 General Information 8.1 Heat Pump Remote Control To ensure that start-up is performed correctly, it should only be The heat pump can be switched on and off inside the building carried out by an after-sales service technician authorized by the (Frost-free and dry) via the remote control.
Page 19 Oth- erwise, suitable constructional measures should be taken by the customer to protect the heat pump against damage from frost. ATTENTION! The warranty does not cover damage caused by inadequate lay-up measures during the winter. www.dimplex.de...
Page 20 All manuals and user guides at all-guides.com 9.5 Maintenance 10 Faults / Trouble- Shooting Devices with a minimum of 3 kg refrigerant, or hermetically sealed devices with a minimum of 6 kg refrigerant must be leak- proof tested yearly by the operator according to ES842/2006. This heat pump is a quality product and is designed for trouble- free and maintenance-free operation.
Page 21 E.g. A20 / W24 have the following meaning: external air temperature 20°C and swimming pool flow temperature 24 °C. 3. See CE declaration of conformity 4. Continuous operation of the filter pump must be ensured on-site and the heat pump controller must be ready for operation. www.dimplex.de...
Page 22 All manuals and user guides at all-guides.com E-10...
Page 23 9.4 Mise hors service d’hiver / hivernage ..................... F-8 9.5 Entretien ..............................F-8 10 Défaillances / recherche des pannes ..................F-8 11 Mise hors service / mise au rebut....................F-8 12 Informations sur les appareils .....................F-9 Anhang / Appendix / Annexes ......................A-I www.dimplex.de...
Page 24 All manuals and user guides at all-guides.com Lire immédiatement 1.2 Utilisation conforme S.V.P. Cet appareil est destiné uniquement à l'utilisation prévue par le fabricant. Toute autre utilisation est considérée comme non con- forme. La documentation accompagnant les produits doit égale- 1.1 Informations importantes ment être prise en compte.
Page 25 La détermination approximative du besoin en chaleur dépend de l’exposition au vent du bassin, de la température du bassin, des conditions climatiques, de la période d’utilisation et de la pré- sence ou non d’un système de couverture de la surface du bas- sin. www.dimplex.de...
Page 26 All manuals and user guides at all-guides.com Fournitures Transport ATTENTION ! 3.1 Appareil de base Lors du transport, l’angle d’inclinaison de la pompe à chaleur ne doit pas dépasser 45° (quel que soit le sens). La pompe à chaleur est livrée sous forme compacte et contient les composants énumérés ci-dessous.
Page 27 être remplie, purgée et testée sous pression. cessaire qui est communiqué à la pompe à chaleur via l'entrée correspondante. Utiliser dans ce but les bornes 2 et 3 du bornier X2. Un contact libre de potentiel (K29) de fourniture client permet la validation. www.dimplex.de...
Page 28 All manuals and user guides at all-guides.com Fonctionnement ATTENTION ! Le contrôleur de débit doit être dimensionné en fonction du flux volumique nécessaire et permettre une commutation à tout moment. 8.1 Régleur à distance de la pompe L’alimentation en courant de la pompe à chaleur répond aux don- à...
Page 29 -10 °C). ex.), de la glace peut se former sur les grilles d’aspiration et d’évacuation. Dans ce cas, dégager la glace et la neige de la zone d’aspiration et d’évacuation pour garantir un débit d’air mi- nimum. www.dimplex.de...
Page 30 All manuals and user guides at all-guides.com 9.4 Mise hors service d’hiver / 10 Défaillances / recherche hivernage des pannes Lorsqu'en dehors de la saison balnéaire il risque de geler et le Cette pompe à chaleur est un produit de qualité et elle devrait chauffage de la piscine est éteint, ou lorsque la température ex- fonctionner sans dysfonctionnement et sans entretien.
Page 31 24 °C. 3. Voir déclaration de conformité CE 4. Le client doit garantir le fonctionnement continu de la pompe de filtration et le régulateur de la pompe à chaleur doit être prêt à fonctionner. www.dimplex.de...
Page 32 All manuals and user guides at all-guides.com F-10...
Page 33 2.8 Legende / Legend / Légende LAS 22TT....................A-VII Hydraulische Prinzipschemen / Hydraulic block diagrams / Schémas hydrauliques ..A-VIII 3.1 Darstellung / Schematic view / Représentation schématique..............A-VIII 3.2 Legende / Legend / Légende.........................A-IX Konformitätserklärung / Declaration of Conformity / Déclaration de conformité ....A-X www.dimplex.de...
Page 34 All manuals and user guides at all-guides.com 1 Maßbild / Dimension drawing / Schéma coté A-II...
Page 35 All manuals and user guides at all-guides.com 2 Stromlaufpläne / Circuit diagrams / Schémas électriques 2.1 Steuerung / Control / Commande LAS 10MT - LAS 15MT 2.2 Last / Load / Charge LAS 10MT - LAS 15MT www.dimplex.de A-III...
Page 36 All manuals and user guides at all-guides.com 2.3 Anschlussplan / Terminal diagram / Schéma de branchement LAS 10MT - LAS 15MT A-IV...
Page 37 Components to be supplied from external sources Pièces à fournir par le client Bauteile sind in der Fernbedienung Components are in the remote control Pièces intégrées au boîtier de commande à dis- tance 2.5 Steuerung / Control / Commande LAS 22TT www.dimplex.de...
Page 38 All manuals and user guides at all-guides.com 2.6 Last / Load / Charge LAS 22TT 2.7 Anschlussplan / Terminal diagram / Schéma de branchement LAS 22TT A-VI...
Page 39 à raccorder par le client au besoin Bauteile sind extern beizustellen Components to be supplied from external sources Pièces à fournir par le client Bauteile sind in der Fernbedienung Components are in the remote control Pièces intégrées au boîtier de commande à dis- tance www.dimplex.de A-VII...
Page 40 All manuals and user guides at all-guides.com 3 Hydraulische Prinzipschemen / Hydraulic block diagrams / Schémas hydrauliques 3.1 Darstellung / Schematic view / Représentation schématique A-VIII...
Page 41 Nähe der Wärmepumpe empfehlenswert. off valves and control valves in the vicinity of the plémentaires au droit de la PAC est recom- heat pump according to need. mandé. www.dimplex.de A-IX...
Page 42 All manuals and user guides at all-guides.com 4 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité...
Page 43 All manuals and user guides at all-guides.com www.dimplex.de A-XI...
Page 44 All manuals and user guides at all-guides.com Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
