CAUTION - FOR YOUR SAFETY

WARNING: IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED

EXACTLY, A FIRE OR EXPLOSION MAY RESULT CAUSING PROPERTY

DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.

- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or

any other appliance.

- WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbor's phone. Follow the

gas supplier's instructions.

• If you cannot reach your gas supplier, call the fire department.

- Installation and service must be performed by a qualified installer, service agency or

the gas supplier.

This is a gas-fire appliance. It uses air (oxygen) from the room in which it is installed. Provisions

for adequate combustion and ventilation air must be provided. Refer to Air For Combustion and

Ventilation of page 7 of this manual.

This appliance is convertible for use with propane/LP gas by using the MANUAL ON/OFF

VALVE/SAFETY PILOT KIT (see ACCESSORIES on page 17).

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at 1-877-447-4768, 8:30 a.m. – 4:30 p.m., CST, Monday – Friday or

email us at customerservice@ghpgroupinc.com.

INSTALLER: Leave this manual with the appliance.

CONSUMER: Retain this manual for future reference.

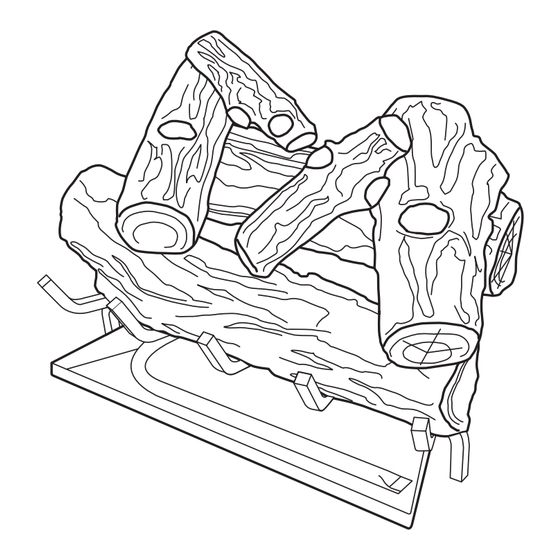

VL3-AA18D / VL3-AA24D / VL3-AA30D

0418GL012S

VENTED NATURAL

GAS LOGS

MODELS

Complies with ANSI Z21.60-

2017 / CSA 2.26-2017 -

"Decorative gas appliances for

installation in solid-fuel burning

fireplaces" & ANSI Z21.84-2017

- "Manually lighted, natural gas,

decorative gas appliances for

installation in solid-fuel burning

appliances.

80-01-207 - 2023-10-31
