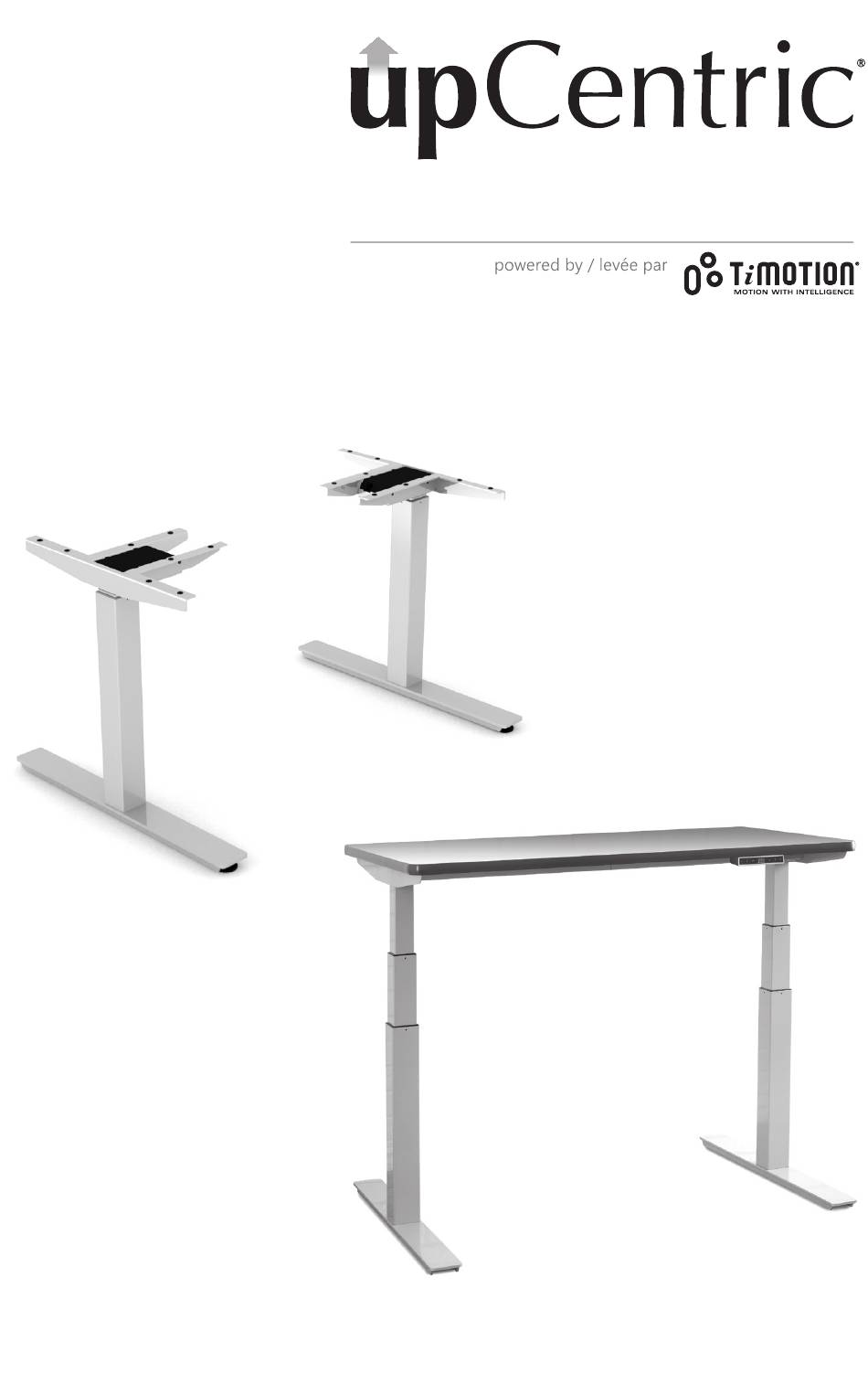

- Page 1 UPMOD-2LV Owner’s manual Guide de l’utilisateur ergoCentric ®...
- Page 3 English Introduction ..................2 Specifications .................2 Standard features .................3 Important information ..............5 Safety instructions .................6 Parts ....................7 Assembly instructions ..............8 Getting started ................12 Troubleshooting ................14 Disposal guidance ..............18 Warranty ..................18 If you need assistance ............... 19 Français Introduction .................
- Page 4 upCentric UPMOD-2LV ® Introduction The upCentric electric height adjustable desk allows users to easily adjust ® their work surface to the optimal working height and to alternate between seated and standing positions throughout the work day, reducing backaches, pains, stress and tension, and improving circulation throughout the body. Moving the upCentric desk is intuitive with the easy-to-use up/down control.
- Page 5 Frame type Tabletop size Weight capacity Desk weight UPMOD-2LV-22 24 x 30 201 lbs 92 lbs UPMOD-2LV-22 24 x 36 197 lbs 96 lbs UPMOD-2LV-22 24 x 42 193 lbs 100 lbs UPMOD-2LV-29 30 x 30 196 lbs 103 lbs UPMOD-2LV-29 30 x 36 191 lbs...
- Page 6 Customizable digital display settings There are two changeable options for the digital height readout on the digital display handset: 1. Changing desk starting height The default starting height on the digital height readout is 22.9", which is the accurate minimum desk height for this desk when using a 1"...
- Page 7 Parallel connectivity UPMOD - 2LV is equipped with parallel connectivity. The upCentric ® This feature allows you to connect two desks together and operate them as one table. A Y-splitter cable is required to enable this. Important information • Always make sure all screws are tightened before use of the desk and after moving or transporting.
- Page 8 Safety instructions Before installation/re-installation Make sure that the desk is being installed as described in the “Assembly instructions” section of this owner’s manual. When installing and using electrical equipment, basic safety precautions should always be followed to avoid a risk of fire, electric shock, or injury to persons: If the power cord is damaged it must be replaced.
- Page 9 Parts G x 1 F x 1 H x 1 I x 2 J x 2 Tools Required: L x 3 K x 2 a ) Power drill Phillips head #2 bit Phillips head #3 bit b ) Phillips head #2 screwdriver Phillips head #3 screwdriver upCentric –...
- Page 10 Assembly instructions Preparing the tabletop Step 1: Lay protective matting / sheet on floor or work surface to protect the tabletop surface. Step 2: Carefully place tabletop down on work surface with the decorative laminate facing down and brown surface facing up. Assembling your table Step 1: Place the desk leg housing ( I ) on a flat surface, and insert leg ( K ) into the desk leg housing.
- Page 11 Retrofitting onto existing work surface 0.5"- 1" 0.5"- 1" Step 3: Align handset ( H ) along the front edge of the tabletop, 1"- 3" from the desired corner, and attach handset to the tabletop with 2 x screws ( D ). upCentric –...
- Page 12 Step 4: Attach control box ( F ) to tabletop using 2 x screws ( C ). The ideal location for the control box is centered left to right, and 6" from the back edge of the tabletop. TIP: You can place the control box anywhere on the tabletop. Where you place the control box may depend on where you want the AC cable ( G ) to hang down from the tabletop, or if there are other items being attached to the tabletop that may interfere with...
- Page 13 Step 7: Attach feet ( J ) to legs ( K ) using bolts ( A ). Step 8: Prepare desk for use: • Flip desk over into the upright position and plug the AC cable into a wall outlet. •...
- Page 14 Getting started The first time a desk is assembled, the legs must be synchronized before use. How to synchronize Press and hold the up/down buttons on the handset at the same time for 3-5 seconds, both legs will begin to lower. Continue holding the buttons until both legs reach the lowest position.
- Page 15 How to disable a maximum height limit Move the desk to the maximum height limit. Press and hold the button while simultaneously pressing button 4 times. A beeping sound will notify you that the process has completed. Note: You must press the button at the same time on the first press and you must continue to hold the button the entire time, or this...
- Page 16 Switching between metric and imperial units Press memory buttons ❶ ❷ and ❹ for 5 seconds. The handset display will show “C-I”. c - i For metric: Press ❷, the handset display will show “C” for centimeters. For imperial: Press ❸, the handset display will show “I” for inches. Note: Imperial units (inches) are the default UOM.
- Page 17 Synchronize desk legs Prior to performing any troubleshooting, perform a re-synchronization. On occasion, the desk may require a re-sync for a variety of reasons. This is normal. • Ensure there are no obstructions for the desk to move vertically. • Press and hold at the same time.
- Page 18 Issue: No movement at all • Perform re-sync ( see page 15 ). • Is green light on Control Box on? If it is, this mean there is power going to the table. • Does the handset light up and display correctly? •...
- Page 19 Issue: Wires are damaged • Document the damage and request new AC cable, handset, or leg as required. Issue: Handset and control box are not working • Unplug everything from control box for 10 seconds, then plug back in. • Perform re-sync ( see page 15 ).
- Page 20 Disposal guidance upCentric height adjustable desks may be disposed by dividing them ® into different waste groups for recycling or combustion. We recommend that the upCentric is disassembled as much as possible before disposal. Main groups within sorting of waste: metal, plastic, cable scrap, combustible material and collection for recoverable resources.
- Page 21 Warranty claims ergoCentric will repair or replace any product or materials, covered by this warranty, found to be defective or inferior within the warranted period. This warranty includes the cost of labour and shipping. Claims are to be made directly to ergoCentric or to the authorized representative from whom the product was purchased.
- Page 22 upCentric UPMOD-2LV ® Introduction La table électrique à hauteur réglable upCentric permet aux utilisateurs de ® régler facilement leur surface de travail à la hauteur optimale et d'alterner entre les positions assises et debout tout au long de la journée de travail. La modification de la hauteur de la table réduit les maux de dos, les douleurs, le stress, les tensions et améliore la circulation dans tout le corps.
- Page 23 Type de cadre Taille de la table Capacité de poids Poids de la table UPMOD-2LV-22 24 x 30 201 lbs 92 lbs UPMOD-2LV-22 24 x 36 197 lbs 96 lbs UPMOD-2LV-22 24 x 42 193 lbs 100 lbs UPMOD-2LV-29 30 x 30 196 lbs 103 lbs UPMOD-2LV-29...
- Page 24 Réglages personnalisables de l'affichage numérique Il existe deux options modifiables de l'affichage numérique de la hauteur sur le combiné à affichage numérique : 1. Changer la hauteur de départ de la table La hauteur de départ par défaut de l'affichage numérique de la hauteur est de 22,9 po.
- Page 25 Il suffit d'appuyer sur n'importe quel bouton pour quitter le mode veille et réveiller le système. La fonction de démarrage rapide permet à la table de se mettre en mouvement immédiatement après que l’on ait appuyé sur un bouton, sans délai de réveil. Branchement en parallèle L'UPMOD-2LV upCentric est équipée d'une connectivité...
- Page 26 Instructions de sécurité Avant l'installation-la réinstallation Assurez-vous que la table est installée comme décrit dans la section « Instructions de montage » du présent manuel. Lors de l'installation et de l'utilisation d'un équipement électrique, des précautions de sécurité de base doivent toujours être prises pour éviter tout risque d'incendie, de décharge électrique ou de blessure : Si le cordon d'alimentation est endommagé, il doit être remplacé.
- Page 27 11. Assurez-vous qu'aucune personne ni aucun objet ne risque de heurter la table lors du réglage vers le haut ou vers le bas. 12. Si le boîtier de commande ou les pieds produisent des odeurs ou font des bruits inhabituels, débranchez immédiatement la table de l'alimentation électrique.
- Page 28 Instructions de montage Préparation de la table Étape 1 : posez un tapis ou un drap de protection sur le sol ou la surface de travail pour protéger la surface de la table. Étape 2 : posez soigneusement le plateau de la table sur la surface de travail, le stratifié...
- Page 29 Montage sur un plan de travail existant 0,5 po - 1 po 0,5 po - 1 po Étape 3 : alignez le combiné ( H ) le long du bord avant de la table, à une distance de 1 à 3 pouces du coin souhaité, et fixez le combiné...
- Page 30 Étape 4 : Afixez le boîtier de contrôle ( F ) à la table en utilisant 2 vis ( C ). L'emplacement idéal pour le boîtier de contrôle est centré à gauche et à droite et à 6 pouces du rebord arrière de la table. Conseil : vous pouvez placer le boîtier de contrôle n'importe où...
- Page 31 Étape 7 : fixez les patins ( J ) aux pieds ( K ) à l'aide de boulons ( A ). Étape 8 : préparez la table pour son utilisation : • Retournez la table en position verticale et branchez le câble d'alimentation dans une prise murale.
- Page 32 Pour commencer Lors du premier assemblage de la table, les pieds doivent être synchronisés avant l'utilisation. Comment synchroniser Appuyez sur les boutons haut-bas du combiné et maintenez-les enfoncés en même temps pendant de 3 à 5 secondes. Les deux pieds commenceront à...
- Page 33 Comment désactiver une limite de hauteur maximale Placez la table à la hauteur maximale. Appuyez sur le bouton et maintenez-le enfoncé tout en appuyant simultanément sur le bouton 4 fois. Un signal sonore vous indiquera que le processus est terminé. Note : vous devez appuyer simultanément sur lors de la pression initiale et vous devez continuer à...
- Page 34 Passage des unités impériales aux unités métriques Appuyez sur les boutons de mémoire ❶ ❷ et ❹ pendant 5 secondes. L'écran du combiné affichera “C-I”. c - i Pour le système métrique : appuyez sur ❷, l'écran du combiné affichera “C”...
- Page 35 Synchroniser les pieds de la table Avant de procéder à un dépannage, effectuez une resynchronisation. À l'occasion, la table peut nécessiter une resynchronisation pour diverses raisons. Ceci est normal. • Assurez-vous qu'il n'y a pas d'obstacle au déplacement vertical de la table. •...
- Page 36 Problème : pas de mouvement du tout • Effectuez la resynchronisation ( voir page 33 ). • Le voyant vert de la boîte de contrôle est-il allumé? Si c'est le cas, cela signifie que l'alimentation électrique fonctionne et que le courant arrive à la table. •...
- Page 37 • S'il y a des problèmes de dommages internes, le pied devra être remplacé. • Si le produit a été ouvert et que le boîtier du moteur est ouvert, ignorez l’autocollant qui indique que la garantie est nulle. Problème : le boîtier de commande est fissuré ou endommagé...
- Page 38 Problème : le cadre présente une fuite de lubrifiant au bas d'un pied • Le cadre a peut-être été trop lubrifié et le lubrifiant excédentaire fuit. • Cette situation ne causera aucun problème mécanique au cadre et celui-ci continuera à fonctionner correctement. •...
- Page 39 ergoCentric Seating Systems garantit par la présente toutes ses tables et tous ses accessoires contre les défauts et les défaillances fonctionnelles des matériaux. Ces garanties ne s'appliquent pas aux produits qui doivent être remplacés en raison d'une usure normale, d'une négligence, d'un abus ou d'un accident, de dommages dus au transport ou d'une utilisation du produit autre que celle conforme aux instructions et avertissements écrits.
- Page 40 Pour une aide technique Prière de contacter ergoCentric : • Téléphone : 1 866 GET ERGO (438-3746) • Courriel : service@ergocentric.com upCentric – UPMOD-2LV Owner's Manual | Guide de l’utilisateur ®...
- Page 41 Notes...
- Page 42 Notes...
- Page 44 1 866 GET ERGO (438-3746) | 905 696-6800 fx: | Téléc. : 1 800 848-5190 | 905 696-0899 service@ergocentric.com ergocentric.com ergoCentric and upCentric are registered trademarks of ergoCentric Inc. ® ® TiMOTION is a registered trademark of TiMOTION Technology Co. Ltd 09/24 v11 ®...
