Timotion TDH18 Desk User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

User's manual
Manuel d'utilisation
Gebruikershandleiding
Benutzerhandbuch
Manuale dell'utente
Manual de usuario
Pуководство пользователя
Użytkownik Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TDH18 Desk and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Timotion TDH18 Desk

Summary of Contents for Timotion TDH18 Desk

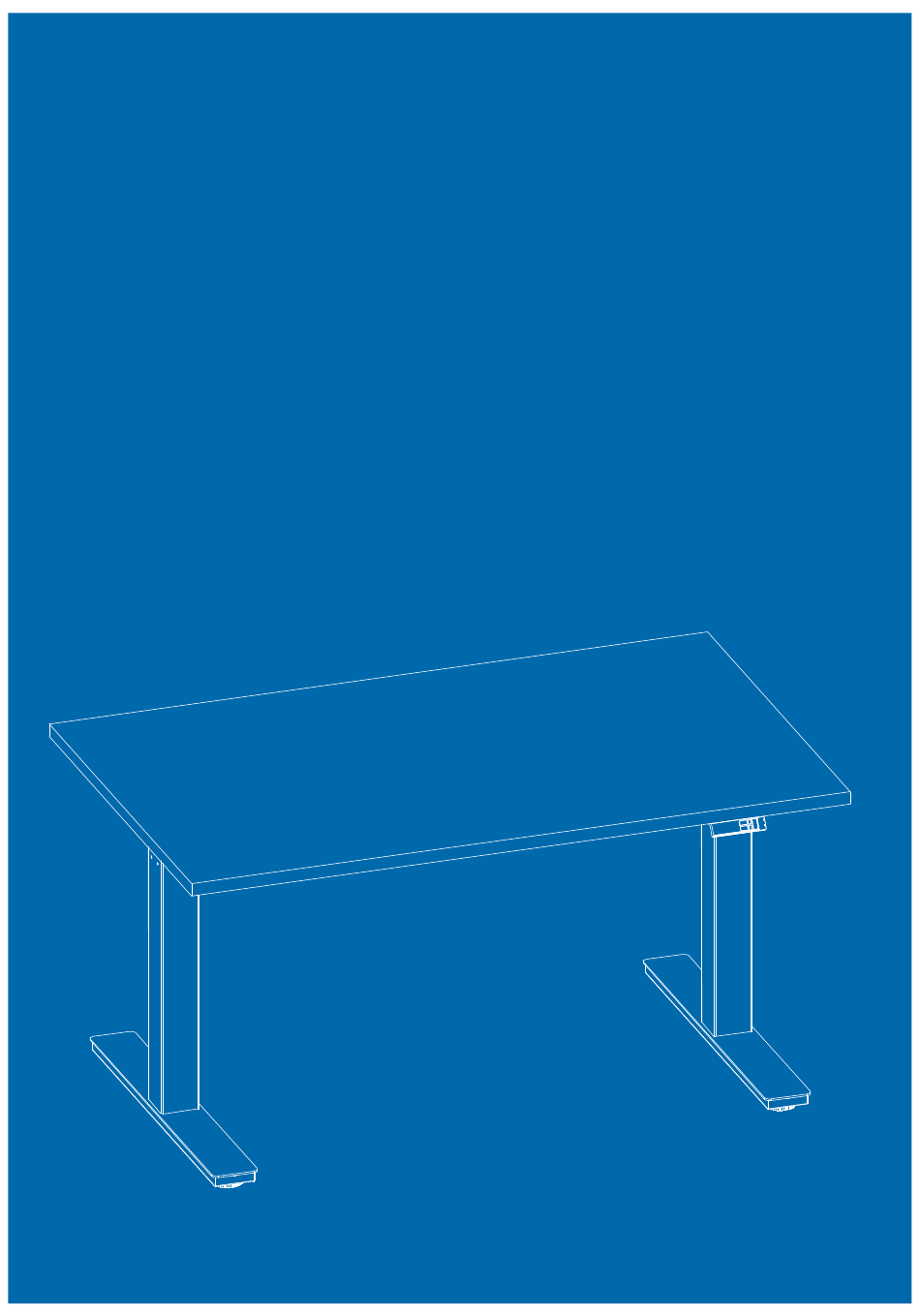

  • Page 1 User’s manual Manuel d'utilisation Gebruikershandleiding Benutzerhandbuch Manuale dell’utente Manual de usuario Pуководство пользователя Użytkownik Manual...

  • Page 2: Table Of Contents

    Name Legs Foot Pad Foot Margin M8*16 Screw Bracket M6*14 Screw M6*10 Screw Support Beam 4mm Hex Spanner 5mm Hex Spanner Rubber Cushion ST4.8*19 Screw ST3.5*19 Screw M6*12 Screw M6*16 Screw Cable Clip Control Box Handset Power Cable...
  • Page 3 M6*10 Screw 2 PCS M6*10 Screw 2 PCS...

  • Page 4: M6*14 Screw

    M6*14 SCREW 8PCS M6*12 SCREW 4PCS M6*14 SCREW 8PCS 4MM HEX SPANNER...

  • Page 5: 5Mm Hex Spanner

    M8*16 SCREW 8PCS 5MM HEX SPANNER...

  • Page 6: Rubber Cushion

    RUBBER CUSHION 10PCS M6*12 SCREW 4PCS 4MM HEX SPANNER...

  • Page 7: St4.8*19 Screw

    M6*16 SCREW 2PCS+ST4.8*19 SCREW 2PCS ST4.8*19 SCREW 4PCS ST4.8*19 SCREW 4PCS ST4.8*19 SCREW 4PCS M6*16 SCREW 2PCS+ST4.8*19 SCREW 2PCS ST3.5*19 SCREW 2PCS EN: Do not use ST4.8*19 screws for a table top that is thinner than 20mm FR: N'utilisez pas les vis ST4.8*19 pour un plateau de table plus mince que 20mm NL: Gebruik geen ST4.8*19 schroeven voor een tafelblad dat dunner is dan 20 mm IT: Non usi ST4.

  • Page 8: Cable Clip

    ST3.5*19 SCREW 5PCS CABLE CLIP...
  • Page 9 Manuel d'utilisation Gebruikershandleiding Benutzerhandbuch Manuale dell’utente Manual de usuario Pуководство пользователя Użytkownik Manual...

  • Page 10: Control Box

    Handset instructions TDH18 Operation of the desk Press «↑» to move the desk up; Press «↓» to move the desk down. Setting the memory function 1. Place the desk up or down to the desired position; 2. Press «↑» + «1» for 5 seconds at the same time for memory level 1; 3.
  • Page 11 Locking the minimum height of the desk 1. Place the desk at the desired minimum height; 2. Press «↑» & «↓» at the same time; 3. Then press and hold «↓». Then press «↑» three times with another finger; 4. Finally there will be a beep, this means that the minimum height is set. The minimum height lock can be removed by repeating the above steps.
  • Page 12 /!\ Make sure that all parts are assembled correctly. 1. Insert the dongle into the backside of the handset. 2. Download and open the "Stand Up Pls" app, then follow the next steps. 3. Fill in your personal data. 4. Then press « » to scan for devices. 5.
  • Page 13 8. Three images are shown below, which indicates which information is stored in the application. Correspond with Activity and burned Monitoring number of km kcals sit/stand walked 9. Settings can be changed by clicking on the 'settings' button.
  • Page 14 Manuel d’utilisation TDH18 Pour utiliser le bureau Presser «↑» pour monter le bureau; Presser «↓» pour descendre le bureau. Pour mémoriser les positions 1. Monter ou descendre le bureau à la position souhaitée; 2. Appuyez sur «↑» et «1» simultanément pendant 5 secondes pour mémoriser cette hauteur sur la position 1;...
  • Page 15 Bloquer le bureau à la hauteur minimale souhaitée 1. Positionner le bureau à la position minimale souhaitée; 2. Presser en même temps «↑» et «↓»; 3. Conserver le doigt sur «↓». Puis appuyer 3 fois sur «↑» avec un autre doigt; 4.
  • Page 16 /!\ Vérifier que l’ensemble des composants sont correctement assemblés. 1. Insérer le dongle à l’arrière du boitier de commande. 2. Ouvrir l'application "Stand Up Pls", puis suivre les étapes suivantes : 3. Entrer vos données personnelles. 4. Appuyer ensuite sur « » pour rechercher des appareils. 5.
  • Page 17 8. Voici un exemple d’informations du suivi d’activité stocké dans l'application permettant de voir les calories consommées par période: Suivi du temps passé Temps d'activité et Correspondance en assis ou debout calories brûlées nombre de km 9. Les paramètres peuvent être modifiés en cliquant sur le bouton ci-dessous "Paramètres".
  • Page 18 Handleiding bedieningspaneel TDH18 Bediening van het bureau Druk op «↑» om het bureau naar boven te laten bewegen; Druk op «↓» om het bureau naar beneden te laten bewegen. Instellen van de geheugenfunctie 1. Plaats het bureau omhoog of omlaag naar de gewenste positie; 2.
  • Page 19 De minimum hoogte van het bureau vergrendelen 1. Plaats het bureau op de gewenste minimum hoogte; 2. Druk gelijktijdig op «↑» & «↓»; 3. Houdt vervolgens «↓» ingedrukt. Druk dan met een andere vinger drie keer op «↑»; 4. Tot slot klinkt er een piep, dit betekent dat de minimumhoogte is ingesteld. De minimumhoogte vergrendeling is op te heffen door de bovenstaande stappen te herhalen.
  • Page 20 /!\ Zorg ervoor dat alle onderdelen juist gemonteerd zijn. 1. Plaats de dongel in de achterzijde van het bedieningspaneel. 2. Download en open de app “Stand Up Pls”, volg dan de volgende stappen. 3. Vul uw persoonlijke gegevens in. 4. Druk vervolgens op « » om te scannen naar apparaten. 5.
  • Page 21 8. Onderstaand staan drie afbeeldingen weergegeven, deze laten zien welke informatie in de applicatie wordt opgeslagen. Corresponderen Activiteit duur en Het monitoren van met aantal gelopen verbrande kcal zitten/staan 9. Instellingen kunnen veranderd worden door op de ‘instellingen’ button te klikken.
  • Page 22 Bedienungsanleitung für das Bedienfeld TDH18 Bedienung des Schreibtisches Drücken Sie «↑», um den Schreibtisch nach oben zu bewegen; Drücken Sie «↓», um den Schreibtisch nach unten zu bewegen. Einstellen der Speicherfunktion 1. Verstellen Sie den Schreibtisch nach oben oder unten auf die gewünschte Position/Höhe;...
  • Page 23 Sperren der mindesthöhe des Schreibtisches 1. Stellen Sie den Schreibtisch auf die gewünschte Mindesthöhe; 2. Drücken Sie gleichzeitig «↑» & «↓»; 3. Halten Sie dann «↓» gedrückt. Drücken Sie dann «↑» dreimal mit einem anderen Finger; 4. Abschließend ertönt ein Piepton, das bedeutet, dass die minimale Höhe eingestellt ist.
  • Page 24 /!\ Achten Sie darauf, dass alle Teile korrekt montiert sind. 1. Stecken Sie den Dongle auf die Rückseite des Bedienfeldes. 2. Laden Sie sich die App “Stand Up Pls“ herunter und führen Sie die folgenden Schritte aus. 3. Geben Sie Ihre persönlichen Daten ein. 4.
  • Page 25 8. Nachfolgend sind drei Bilder dargestellt, die zeigen, welche Daten in der Anwendung gespeichert sind. Die Überwachung Aktivität und Entspricht der von Sitzen / Stehen verbrannte kcal Anzahl der gelaufenen km 9. Die Einstellungen können durch Anklicken der Schaltfläche "Einstellungen" geändert werden.
  • Page 26 Manuale di controllo del panello TDH18 Funzionamento della scrivania Premere «↑» per spostare la scrivania verso l’alto; Premere «↓» per spostare la scrivania verso il basso. Impostazione della funzione di memoria 1. Posizionare la scrivania in alto o in basso nella posizione desiderata; 2.
  • Page 27 Come bloccare l'altezza minima della scrivania 1. Portare la scrivania all'altezza minima desiderata; 2. Premere contemporaneamente «↑» e «↓»; 3. Tenere quindi premuto «↓». Premere ora «↑» tre volte con un altro dito; 4. L'emissione di un segnale acustico indica che l'altezza minima è stata impostata.
  • Page 28 /!\ Assicurarsi che tutte le parti siano assemblate correttamente. 1. Posizionare il dongle sul retro del pannello di controllo. 2. Aprire l'applicazione "Stand Up Pls" e seguire la procedura seguente. 3. Inserisci i tuoi dati personali. 4. Quindi premere « » per cercare i dispositivi. 5.
  • Page 29 8. Di seguito sono riportate tre immagini che mostrano quali informazioni sono memorizzate nell'applicazione. Il monitoraggio Attività e kcal Corrispondenza con della seduta / in bruciato il numero di km piedi percorsi 9. Le impostazioni possono essere modificate facendo clic sul pulsante "Impostazioni".
  • Page 30 Panel de control manual TDH18 Funcionamiento de la mesa Presione «↑» para mover el escritorio hacia arriba; Presione «↓» para mover el escritorio hacia abajo. Ajuste de la función de memoria 1. Coloque el escritorio hacia arriba o hacia abajo hasta la posición deseada; 2.
  • Page 31 Bloquear la altura mínima del escritorio 1. Coloque el escritorio a la altura mínima/máxima deseada; 2. Pulse simultáneamente «↑» y «↓»; 3. A continuación, mantenga pulsado «↓». Pulse «↑» tres veces con otro dedo; 4. Escuchará un pitido; este pitido significa que se ha ajustado la altura mínima. El bloqueo de la altura mínima se puede anular repitiendo los pasos anteriores.
  • Page 32 /!\ Asegúrese de que todas las piezas estén montadas correctamente. 1. Inserte el dongle en la parte posterior del panel de control. 2. Descargue y abra la aplicación "Stand Up Pls", luego siga los siguientes pasos. 3. Rellene sus datos personales. 4.
  • Page 33 8. A continuación se muestran tres imágenes, que muestran qué información está almacenada en la aplicación. Corresponde con el Actividad y kcals Monitoreo de quemadas número de km sentarse / pararse recorridos 9. Los ajustes se pueden cambiar haciendo clic en el botón "ajustes".
  • Page 34 Панель ручного управления TDH18 Управление столом Нажмите «↑», чтобы переместить стол вверх; Нажмите «↓», чтобы переместить стол вниз. Настройка функции памяти 1. Нажмите «↑» + «1» одновременно на 5 секунд для уровня памяти 1; Одновременно нажмите и удерживайте кнопку «↑» + «1» в течение 5 секунд для...
  • Page 35 Фиксирование столешницы в самом низком положении 1. Установите столешницу в желаемое самое низкое положение; 2. Нажмите одновременно на кнопки «↑» и «↓»; 3. Затем удерживайте кнопку «↓» в нажатом положении. Другим пальцем три раза нажмите на кнопку «↑»; 4. Звуковой сигнал означает, что столешница установлена в самое низкое положение.
  • Page 36 /!\ убедитесь, что все детали собраны правильно. 1. Поместите ключ в заднюю часть панели управления. 2. Загрузите и откройте приложение "Stand Up Pls", а затем выполните следующие действия. 3. Введите ваши личные данные. 4. Затем нажмите «» для поиска устройств. 5.
  • Page 37 8. Ниже показаны три изображения, которые показывают, какая информация хранится в приложении. Активность и Мониторинг Соответствует сожженные сидеть/стоять к оличеству килокалории пройденных километров 9. Настройки можно изменить, нажав на кнопку "Настройки".
  • Page 38 Instrukcja obsługi panelu sterowania TDH18 Obsługa biurka Wciśnij «↑» aby przesunąć biurko do góry; Naciśnij «↓» aby przesunąć biurko w dół. Zapisywanie wysokości 1. Ustaw biurko do żądanej pozycji; 2. Naciśnij «↑» + «1» i trzymaj przez 5 sekund aby zapisać wysokość pod przyciskiem 1;...
  • Page 39 Blokowanie minimalnej wysokości biurka 1. Umieść biurko na żądanej minimalnej wysokości; 2. W tym samym czasie naciśnij «↑» i «↓»; 3. Następnie naciśnij i przytrzymaj przycisk «↓». Następnie należy trzykrotnie nacisnąć przycisk «↑» innym palcem; 4. W końcu usłyszymy sygnał dźwiękowy, co oznacza, że ustalona jest minimalna wysokość.
  • Page 40 /!\ Upewnij się, że wszystkie części są zamontowane prawidłowo. 1. Umieść kontroler z tyłu panelu sterowania 2. Pobierz i otwórz aplikację „Stand Up Pls”, a następnie wykonaj poniższe czynności. 3. Wpisz swoje dane osobowe. 4. Następnie naciśnij «», aby wyszukać urządzenia. 5.
  • Page 41 8. Poniżej znajdują się trzy obrazy pokazujące, jakie dane są przechowywane w aplikacji Monitorowanie Korespondencja z Aktywność i spalone pozycji liczbą kcal siedzącej/stojącej przejechanych kilometrów 9. Klikając przycisk ”Ustawienia” znajdujący się po lewej stronie można zmienić aktualne ustawienia.
