Kohler PARALLEL 23485T-B4 Installation Instructions

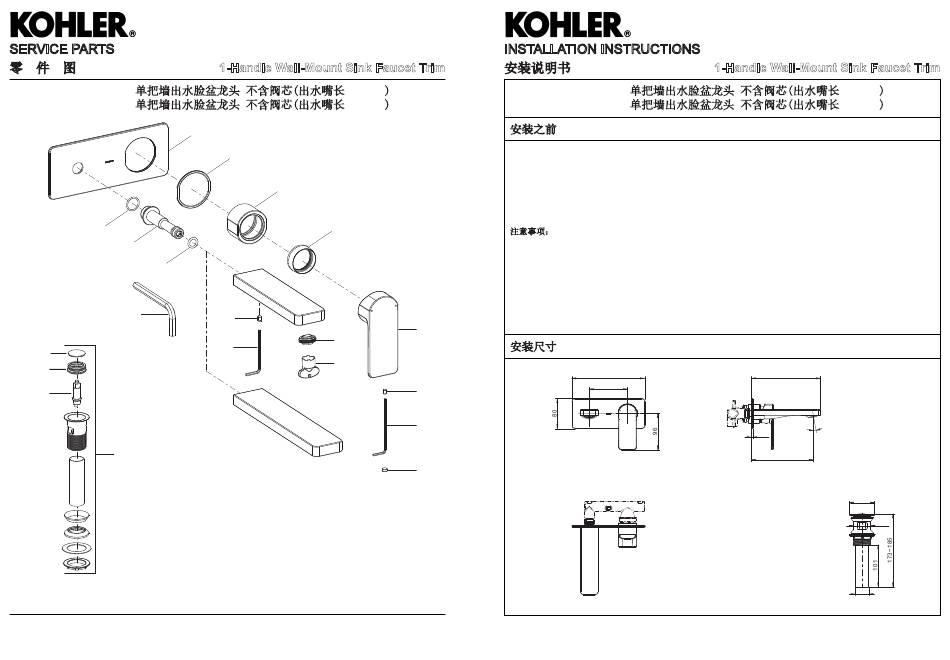

SERVICE PARTS
零 件 图
23485T-B4
单把墙出水脸盆龙头 不含阀芯(出水嘴长165mm)
22567T-B4
单把墙出水脸盆龙头 不含阀芯(出水嘴长215mm)
1331957**
34353
1331954
34263
1490520
1102888**
1102889
1102892
1095926**
**订购时请说明颜色编号
**Color code must be specified when ordering
1495813-T2-A
PARALLEL
1-Handle Wall-Mount Sink Faucet Trim
1331959
1481199**
1414936**
834404
1231664
834638
3006148
若方
INSTALLATION INSTRUCTIONS
安装说明书
23485T-B4
22567T-B4
安装之前
所有的资料是按最新出版的产品资料编写而成。科勒
公司保留任何时候不经通知即可改变产品特性、包装
或产品可供类型的权利。
说明书包括重要的安装、保养及清洁方面的内容，请
把这些资料交给用户阅读。
注意事项：
1. 一定要先彻底冲洗供水管以清除管道中的杂质。
2. 检查供水管有无损坏和漏水。如需要，进行替换和
维修。
3. 遵守当地管路安装条例。
4. 本产品需与单把墙出水脸盆龙头阀芯28028T-NA
搭配使用。
5. 确保安装此产品之前，单把墙出水脸盆龙头阀芯
28028T-NA已安装完毕。
1331963**
安装尺寸
833438
833730
3008523
4
1495813-T2-A
1-Handle Wall-Mount Sink Faucet Trim
单把墙出水脸盆龙头 不含阀芯(出水嘴长165mm)
单把墙出水脸盆龙头 不含阀芯(出水嘴长215mm)
BEFORE YOU BEGIN
All information is based on the latest product
information available at the time of publication.
Kohler Co. reserves the right to make changes in
product characteristics, packaging, or availability at
any time without notice.
Please leave these instructions for the consumer.
They contain important information.
NOTES:
1. Flush the water supply pipes thoroughly to remove
debris.
2. Inspect the supply tubing for damage and leakage.
Replace and maintain as necessary.
3. Observe local plumbing codes.
4. This product should match with the wall mount
lavatory faucet valve 28028T-NA.
5. Install the wall mount lavatory faucet valve
28028T-NA before installing this product.
ROUGH-IN DIMENSIONS
194 23485T-B4: 184
22567T-B4: 234
102
3.5
23485T-B4: 165
22567T-B4: 215
若方
PARALLEL
10º
Ø56
Ø42
Ø31.75
1
