Auber Instruments DSPR-5 User Manual

Hide thumbs Also See for DSPR-5:

Advertisement

Quick Links

Download this manual
Auber Instruments, Inc.


1. Specifications
Input Sensor Type
Accuracy
Sensor Input Range
Response Time
Display Resolution
Control Mode
Timer Range (HH:MM)
Main Output
Power Supply
Power Consumption
Working Ambient
Temperature
Dimensions (W x H x D)
Mounting Cutout


2. Front Panel
Descriptions
1. PV Window: Displays the probe reading (and timer if activated).
2. SV Window: Displays the Set Value in either temperature or power percentage.
Auber Instruments, Inc.  5755 North Point Parkway, Suite 99, Alpharetta, GA 30022, USA.


DSPR-5 User Manual
Ver 1.2 (July 25, 2024)
(Firmware DSPR‐5 ver1.2.1)
Thermocouple: K
RTD (Resistance Temperature Detector): PT1000, PT100
NTC Thermistor (Negative Temperature Coefficient): 50K at 25°C
± 0.2% of full scale
Thermocouple Type K: 0°F ~ 2372°F, ‐17°C ~ 1300°C
RTDs: 0°F ~ 932°F, ‐17°C ~ 500°C
NTC Thermistor 50K: 32°F ~ 392°F, 0°C ~ 200°C
≤ 0.5 s
1°C or °F
Automatic (PID, ON/OFF), Manual
00 H 00 M to 99 H 59 M
12 V DC for solid‐state relays
85 V ~ 260 V AC / 50 ~ 60 Hz
≤ 5 Watt
32°F ~ 122°F, 0°C ~ 50°C
48 x 48 x 120 mm
45 x 45 mm
6
5
4

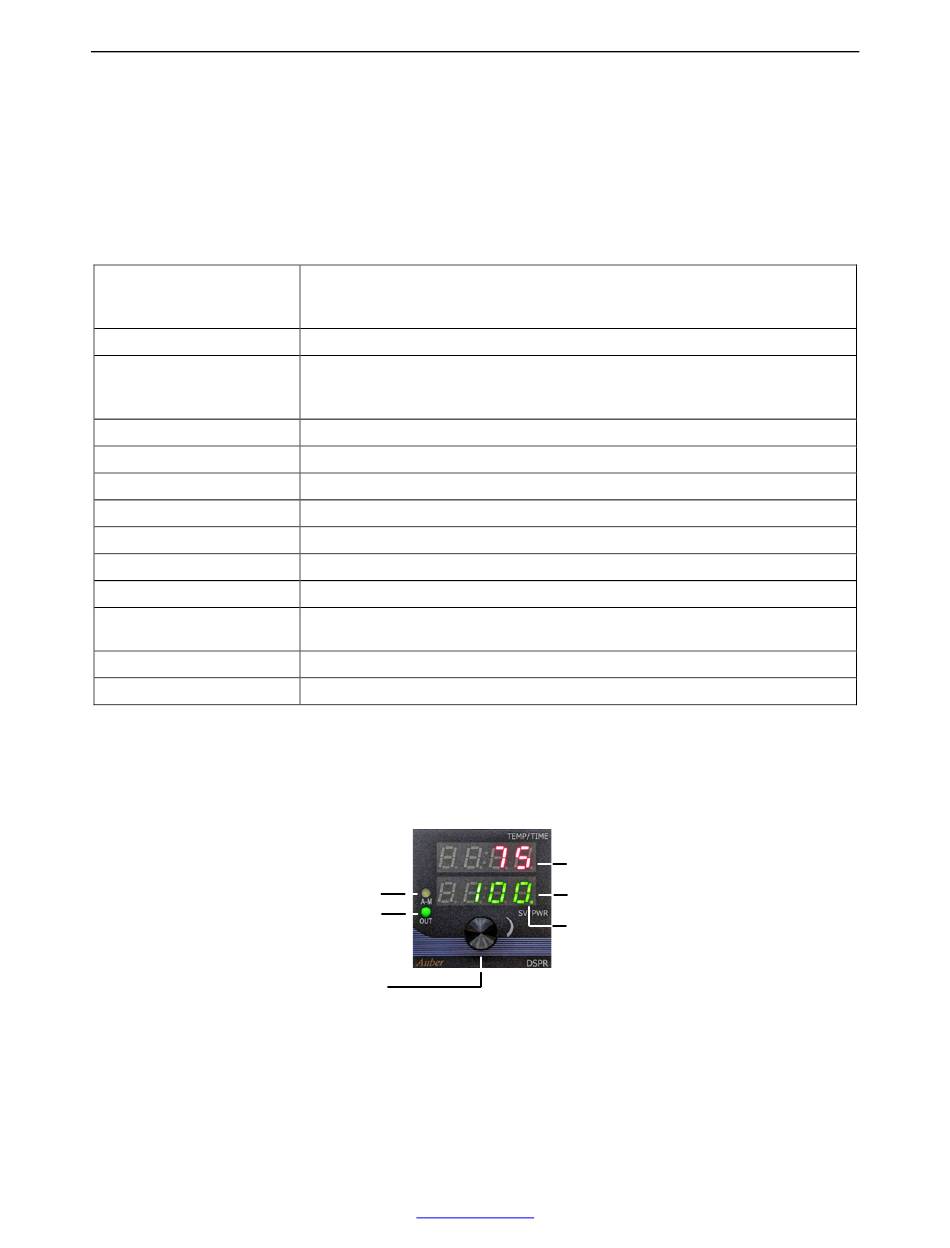

Figure 1. Front panel of DSPR‐5.

www.auberins.com
E‐mail: info@auberins.com Tel: 770‐569‐8420
www.auberins.com
1
2
3
