1 Câblage électrique
16 CÂBLAGE ÉLECTRIQUE
16.1 VÉRIFICATION GÉNÉRALE
1 Assurez-vous que les composants électriques fournis sur
site (interrupteurs d'alimentation principale, disjoncteurs,
connecteurs de câbles et cosses) ont été correctement choisis
en fonction des spécifications électriques indiquées. Veillez à
ce qu'ils soient conformes aux réglementations nationales et
locales en vigueur.
2 En vertu de la Directive du Conseil 2004/108/CE (89/336/
CEE), concernant la compatibilité électro magnétique, le
tableau ci-dessous indique : impédance maximale autorisée
pour le système Z
au point d'interface de l'alimentation
max
de l'utilisateur, conformément à la norme EN61000-3-11.
Z max
MODÈLE
RAS-2HVNP
RAS-2.5HVNP
3 Courants harmoniques par modèle selon les
normes IEC 61000-3-2 et IEC 61000-3-12 :
SITUATION DES MODÈLES SELON LES
NORMES IEC 61000-3-2 ET IEC 61000-3-12
Ssc « xx »
Équipement conforme à la norme IEC 61000-3-2
(utilisation professionnelle)
4 Vérifiez que la source d'alimentation se situe dans une
fourchette de +/-10 % de la tension nominale.
5 Vérifiez que l'impédance de l'alimentation est suffisamment
faible pour garantir une tension de démarrage supérieure à
85 % de la tension nominale.
6 Assurez-vous que le câble de terre est raccordé.
7 Connectez un fusible possédant la puissance requise.
R E M A R Q U E
Vérifiez (par des tests le cas échéant) que s'il existe plusieurs
sources d'alimentation, elles sont toutes éteintes.

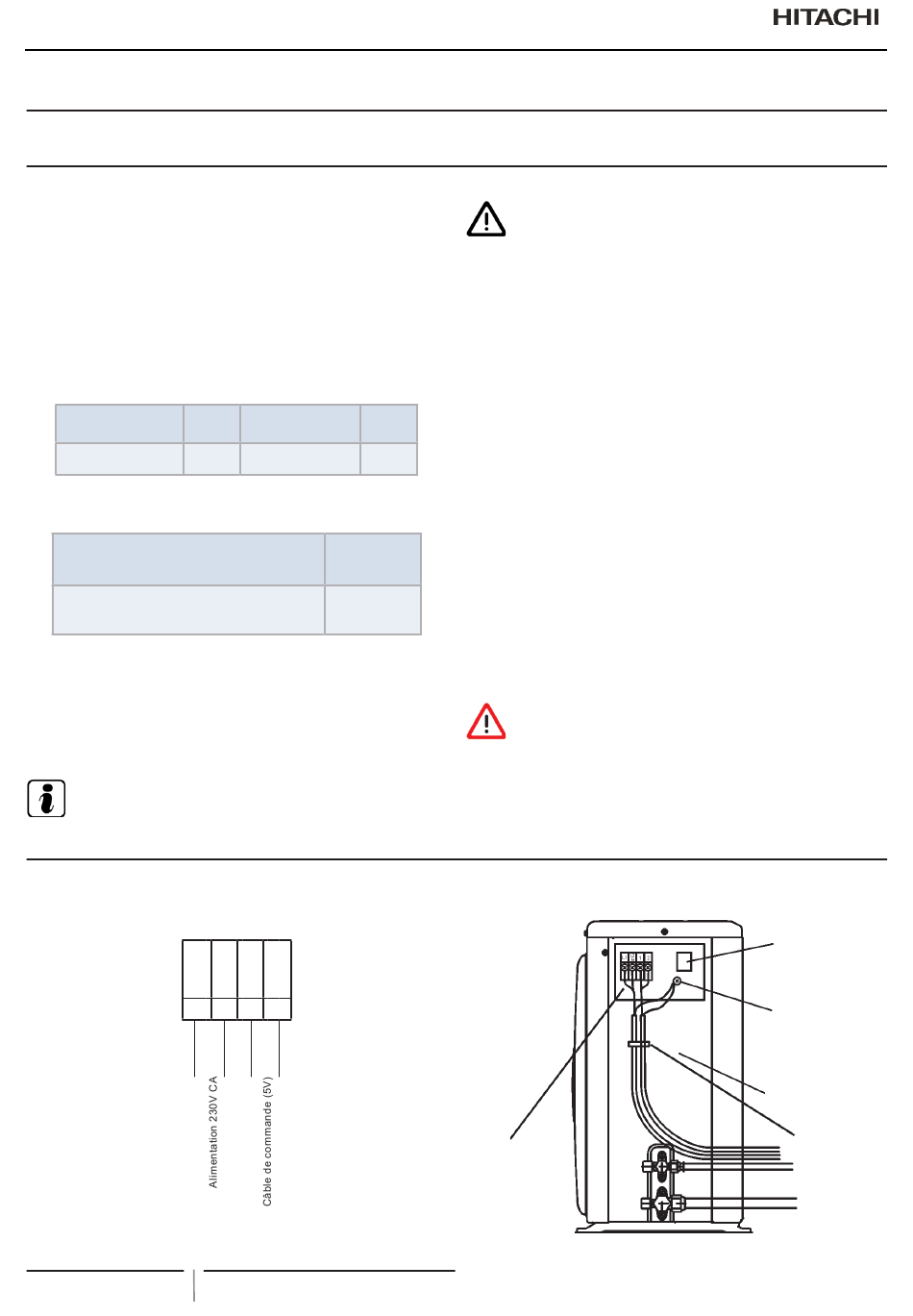

16.2 CABLÂGE ÉLECTRIQUE DES GROUPES EXTÉRIEURS
Le câblage électrique du groupe extérieur est décrit à la figure
ci-dessous :
L1
126
Z max
MODÈLE
(Ω)
RAS-3HVNC
-
RAS-3HVRNS3
MODÈLES
RAS-2HVNP
RAS-2.5HVNP
RAS-3HVNC
RAS-3HVRNS3
L2
1
2
N
PMML0248A
AT T E N T I O N
Vérifiez que les vis du bloc terminal sont bien serrées.
Vérifiez que les ventilateurs intérieur et extérieur sont arrêtés
avant toute intervention sur le câblage électrique ou tout contrôle
périodique.
Protégez les câbles, le tuyau d'évacuation et les parties électriques
contre les rongeurs ou autres petits animaux. En l'absence de
protection, ces rongeurs risqueraient d'endommager les parties
non protégées, voire de provoquer un incendie.
Enveloppez les fils avec la garniture d'étanchéité fournie et
bouchez l'orifice de connexion du câblage à l'aide de matériau
(Ω)
isolant afin de protéger le système contre les insectes et l'eau de
-
condensation.
Fixez fermement les câbles à l'intérieur de l'unité à l'aide du
collier de serrage.
Insérez les câbles dans l'orifice pré-défoncé du panneau latéral
quand vous utilisez un conduit.
Fixez le câble de la télécommande à l'intérieur du coffret électrique
à l'aide du collier de serrage.
Le câblage électrique doit respecter les réglementations
nationales et locales en vigueur. Contactez les autorités locales
pour connaître les normes, règles et réglementations en vigueur.
Vérifiez que le câble de terre est solidement connecté.
Connectez un fusible possédant la puissance requise.
D A N G E R
Ne faites aucun réglage ni aucune connexion sauf si
l'interrupteur principal éteint.
Vérifiez que le câble de terre est parfaitement connecté,
marqué et fixé conformément aux réglementations
nationales et locales en vigueur.
Instructions de câblage et tableau électrique:
Câbles
d'alimentation
électrique
PCB
Borne de mise
à la terre
Couvercle
latéral
Câbles de
transmission
