  • Page 1 MOVILED 2854 User Manual – Version 1.0...

  • Page 2: Safety Instructions

    8. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the point where they exit from the apparatus. 9. Only use attachments/accessories specified by MARK. 10. Unplug this device during lightning storms or when unused for long periods of time.

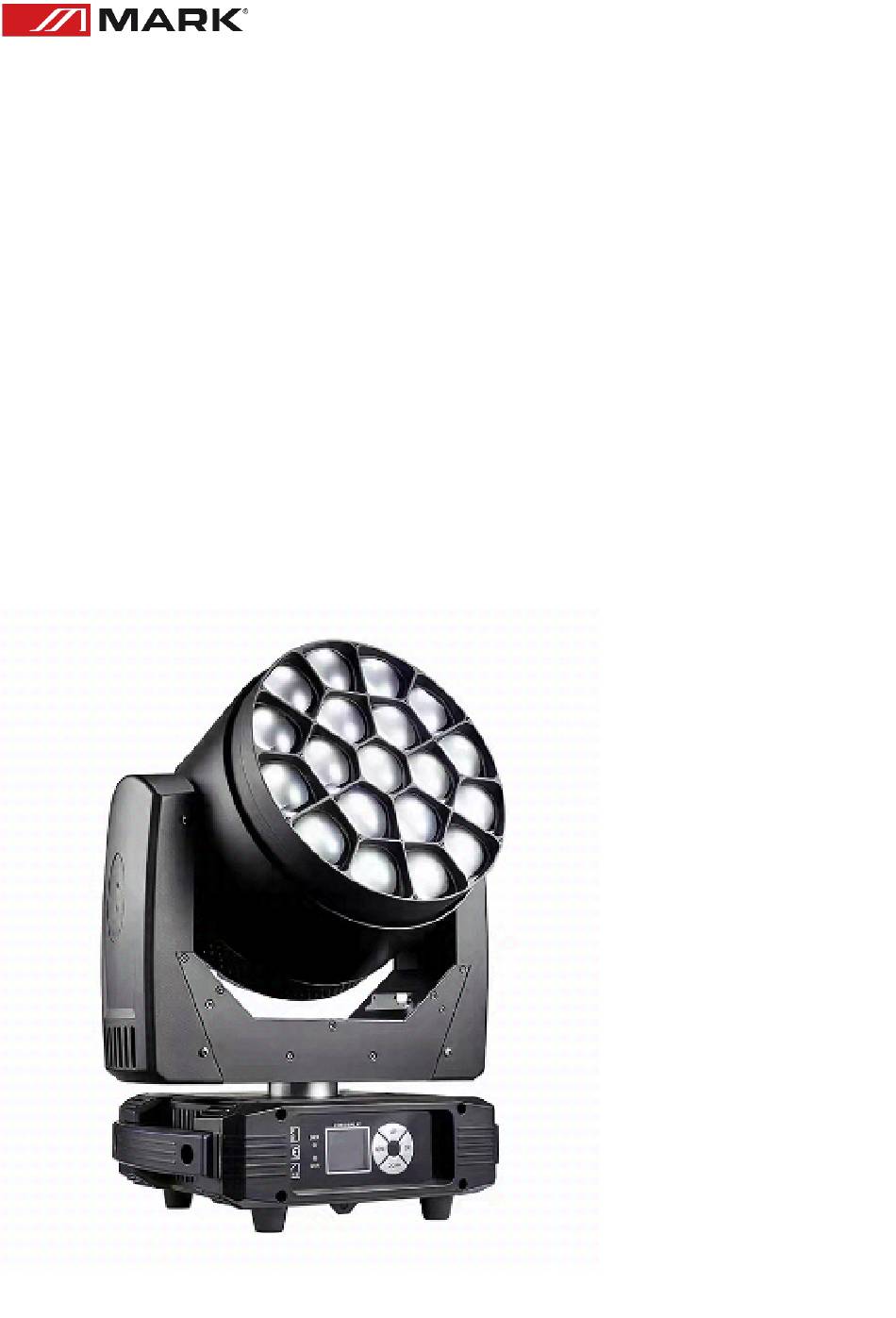

  • Page 3 OVERVIEW MOVILED 2854 is a moving head that includes 19x15W RGBW 4 in 1 LEDs. This brilliant LED allow to obtain a rich colour spectrum mixing the R, G, B, W. Its high-quality motors offer smooth movements in 8 and 16bit with a wide displacement. The configuration interface has a display with all information and buttons to navigate through menus, selecting parameters such as: Pan/Tilt reverse, display inversion, audio sensitivity or reset function.

  • Page 4: Installation

    INSTALLATION This product is only suitable for professional use. MOVILED 2854 is designed for indoor use, it is IP20 protection class. This device should be kept dry to avoid moisture, overheating or dusty environment. Ensure that the unit does not meet water or any other liquid.

  • Page 5: Advanced Use

    ADVANCED USE CONTROL PANEL MOVILED 2854 can be configurated in different ways thanks to its panel and selection buttons. Press the MENU button (once or several times) until you get to the desired function (according to the following chart), and press ENTER to confirm your selection.
  • Page 6 In the following table are shown all the options displayed in the menu interface to configure the MOVILED 2854: Address 001 - 512 Natu Dis Reve Revl DMX mode 21/23/35/78/92/97CH "DMX ","DMX" Musc RunMode Auto Slve Mast M/SMode ON/0FF DimmMode...
  • Page 7 RedFine 0-255 Green 0-255 GreenFine 0-255 Blue 0-255 Manual BlueFine 0-255 White 0-255 WhiteFine 0-255 RGBW CTO N 0-255 M a c r o Strobe 0-255 Dimmer 0-255 DimmerFine 0-255 0-255 PanFine 0-255 Tilt 0-255 TiltFine w 0-255 Function 0-255 R e s e t 0-255 Focus...
  • Page 8 Shape Offs 0-255 ForeStrobe 0-255 BackStrobe 0-255 BackSelect 0-255 Return 0-255 Al1 Time N 0-9999 MotherVer Vxxx Natu Focus Hall Natu F Rot Hall Natu X FB Status Natu Y FB TempSensor 0-120 Return CheckCod 0-9999 CheckCod 1 Zero Tools AllTime Exec Default...
  • Page 9 FocusRot 0-255 Return 0-255 RedFine 0-255 Green 0-255 GreenFine 0-255 Blue 0-255 BlueFine 0-255 White 0-255 WhiteFine 0-255 0-255 RGBW CTO 片 0-255 Macro Strobe 0-255 Dimmer 0-255 DimmerFine 0-255 0-255 PanFine 0-255 Tilt 0-255 TiltFine 0-255 Function 0-255 DmxLevel Reset 0-255 Focus...
  • Page 10 Shape Dimr 0-255 Back Dimr 0-255 Shape Tran 0-255 Shape Offs 0-255 ForeStrobe 0-255 BackStrobe 0-255 BackSelect 0-255 Return 0-255 Annu All Reset Exec DMX CONTROL MODES...
  • Page 11 The following table shows the DMX channel functions: 21 channels mode Function Description Value Red dimmer 0 - 255 RED fine Red fine dimmer 0 - 255 GREEN Green dimmer 0 - 255 GREEN fine Green fine dimmer 0 - 255 BLUE Blue dimmer 0 - 255...
  • Page 12 23 channels mode Function Description Value PAN control 0 - 255 PAN fine PAN fine control 0 - 255 TILT TILT control 0 - 255 TILT fine TILT fine control 0 - 255 P/T speed From slow to fast 0 - 255 ZOOM Zoom 0 - 255...
  • Page 13 35 channels mode Function Description Value Red dimmer 0 - 255 RED fine Red fine dimmer 0 - 255 GREEN Green dimmer 0 - 255 GREEN fine Green fine dimmer 0 - 255 BLUE Blue dimmer 0 - 255 BLUE fine Blue fine dimmer 0 - 255 WHITE...
  • Page 14 78 channels mode Function Description Value Red dimmer 0 - 255 RED fine Red fine dimmer 0 - 255 GREEN Green dimmer 0 - 255 GREEN fine Green fine dimmer 0 - 255 BLUE Blue dimmer 0 - 255 BLUE fine Blue fine dimmer 0 - 255 WHITE...
  • Page 15 Function Description Value RED 5 RED 5 0 - 255 GREEN 5 GREEN 5 0 - 255 BLUE 5 BLUE 5 0 - 255 RED 6 RED 6 0 - 255 GREEN 6 GREEN 6 0 - 255 BLUE 6 BLUE 6 0 - 255 RED 7...
  • Page 16 92 channels mode Function Description Value Red dimmer 0 - 255 RED fine Red fine dimmer 0 - 255 GREEN Green dimmer 0 - 255 GREEN fine Green fine dimmer 0 - 255 BLUE Blue dimmer 0 - 255 BLUE fine Blue fine dimmer 0 - 255 WHITE...
  • Page 17 Function Description Value RED 1 RED 1 0 - 255 GREEN 1 GREEN 1 0 - 255 BLUE 1 BLUE 1 0 - 255 RED 2 RED 2 0 - 255 GREEN 2 GREEN 2 0 - 255 BLUE 2 BLUE 2 0 - 255 RED 3...
  • Page 18 Function Description Value RED 16 RED 16 0 - 255 GREEN 16 GREEN 16 0 - 255 BLUE 16 BLUE 16 0 - 255 RED 17 RED 17 0 - 255 GREEN 17 GREEN 17 0 - 255 BLUE 17 BLUE 17 0 - 255 RED 18...
  • Page 19 Function Description Value Index 0 - 127 CW F>S 128 - 188 ZOOM ROTATION Center 189 - 194 CCW S>F 195 - 255 RED 1 RED 1 0 - 255 GREEN 1 GREEN 1 0 - 255 BLUE 1 BLUE 1 0 - 255 WHITE 1 WHITE 1...
  • Page 20 Function Description Value RED 11 RED 11 0 - 255 GREEN 11 GREEN 11 0 - 255 BLUE 11 BLUE 11 0 - 255 WHITE 11 WHITE 11 0 - 255 RED 12 RED 12 0 - 255 GREEN 12 GREEN 12 0 - 255 BLUE 12...
  • Page 21 ** MACRO sheet ** Description Value Description Value NO FUNCTION 0 - 8 4000K 141 - 142 WHITE 9 - 10 LIGHT INDIGO 143 - 145 AQUAMARINE 11 - 13 YELLOW GREEN 146 - 148 FLUORESCENT 14 - 16 INDIGO 149 - 151 SOFT PINK 17 - 19...
  • Page 22 ** see STATIC FX sheet ** Description Value Description Value NO SHAPE 0 - 4 STATIC FX 31 STATIC FX 1 5 - 9 STATIC FX 32 STATIC FX 2 10 - 14 STATIC FX 33 STATIC FX 3 15 - 19 STATIC FX 34 STATIC FX 4 20 - 24...
  • Page 23 ** see DYNAMIC FX sheet ** Description Value Description Value DYNAMIC FX 43 NO SHAPE 0 - 4 131 - 133 DYNAMIC FX 44 DYNAMIC FX 1 5 - 9 134 - 136 DYNAMIC FX 45 DYNAMIC FX 2 8 - 10 137 - 139 DYNAMIC FX 46 DYNAMIC FX 3...
  • Page 24 ** see SHAPE sheet ** Description Value Description Value SHAPE 43 NO SHAPE 131 - 133 SHAPE 44 SHAPE 1 5- 10 134 - 136 SHAPE 45 SHAPE 2 11- 13 137 - 139 SHAPE 46 SHAPE 3 14 - 16 140 - 142 SHAPE 47 SHAPE 4...

  • Page 25: Troubleshooting

    Unpacking Note: Before unpacking, check it for possible damage that might have occurred during transportation or not. If you find any damage, please do not use the unit, and contact the MARK dealer. TROUBLESHOOTING This short guide is meant to help and try to solve simple problems. If they continue and the device cannot operate, please, don’t try to repair it by yourself, return the device to your MARK dealer.

  • Page 26: Indicaciones De Seguridad

    8. Proteja el cable de alimentación para no ser pisado o manipulado, particularmente en los conectores (mural y de entrada a la unidad). 9. Utilice únicamente accesorios especificados por MARK. 10. Desconecte el dispositivo si no va a ser utilizado durante largos periodos de tiempo.

  • Page 27: Vista General

    VISTA GENERAL MOVILED 2854 es una cabeza móvil que incluye 19 LEDs RGBW 4 en 1 de 15W cada uno. Esta serie de brillantes LEDs permite obtener un rico espectro de colores mezclando R, G, B, W. Sus motores de alta calidad ofrecen movimientos suaves en 8 y 16 bits con amplio desplazamiento. La interfaz de configuración tiene una pantalla con toda la información y botones para navegar a través...

  • Page 28: Instalación

    MOVILED 2854 se puede colocar en una superficie plana y estable o en un soporte, pero el modo de funcionamiento común es el rigging en un sistema truss. Por favor, compruebe y siga las siguientes...
  • Page 29 USO AVANZADO PANEL DE CONTROL MOVILED 2854 permite ser configurado de diferentes maneras, gracias a su panel y botones de selección. Presione el botón MENU (una o varias veces) hasta llegar a la función deseada (según el siguiente cuadro), y presione ENTER para confirmar su selección.
  • Page 30 En la siguiente tabla se muestran todas las opciones para configurar el MOVILED 2854 en la interfaz del menú: Address 001 - 512 Natu Dis Reve Revl DMX mode 21/23/35/78/92/97CH "DMX ","DMX" Musc RunMode Auto Slve Mast M/SMode ON/0FF DimmMode...
  • Page 31 0-255 RedFine 0-255 Green 0-255 GreenFine 0-255 Blue 0-255 Manual BlueFine 0-255 White 0-255 WhiteFine 0-255 RGBW CTO N 0-255 M a c r o Strobe 0-255 Dimmer 0-255 DimmerFine 0-255 0-255 PanFine 0-255 Tilt 0-255 TiltFine w 0-255 Function 0-255 R e s e t 0-255...
  • Page 32 Shape Tran 0-255 Shape Offs 0-255 ForeStrobe 0-255 BackStrobe 0-255 BackSelect 0-255 Return 0-255 Al1 Time N 0-9999 MotherVer Vxxx Natu Focus Hall Natu F Rot Hall Natu X FB Status Natu Y FB TempSensor 0-120 Return CheckCod 0-9999 CheckCod 1 Zero Tools AllTime...
  • Page 33 Focus 0-255 FocusRot 0-255 Return 0-255 RedFine 0-255 Green 0-255 GreenFine 0-255 Blue 0-255 BlueFine 0-255 White 0-255 WhiteFine 0-255 0-255 RGBW CTO 片 0-255 Macro Strobe 0-255 Dimmer 0-255 DimmerFine 0-255 0-255 PanFine 0-255 Tilt 0-255 TiltFine 0-255 Function 0-255 DmxLevel Reset...
  • Page 34 Shape W 0-255 Shape Dimr 0-255 Back Dimr 0-255 Shape Tran 0-255 Shape Offs 0-255 ForeStrobe 0-255 BackStrobe 0-255 BackSelect 0-255 Return 0-255 Annu All Reset Exec...
  • Page 35 MODOS DE CONTROL DMX Las siguientes tablas muestras las diferentes asignaciones de canal para los modos DMX Modo de 21 canales Función Descripción Valor ROJO Dimmer rojo 0 - 255 ROJO fine Dimmer rojo fino 0 - 255 VERDE Dimmer verde 0 - 255 VERDE fine Dimmer verde fino...
  • Page 36 Modo de 23 canales Función Descripción Valor Control PAN 0 - 255 PAN fine Control PAN fine 0 - 255 TILT Control TILT 0 - 255 TILT fine Control TILT fine 0 - 255 VELOCIDAD P/T De lento a rápido 0 - 255 ZOOM Zoom...
  • Page 37 Modo de 35 canales Función Descripción Valor ROJO Dimmer rojo 0 - 255 ROJO fine Dimmer rojo fino 0 - 255 VERDE Dimmer verde 0 - 255 VERDE fine Dimmer verde fino 0 - 255 BLUE Dimmer azul 0 - 255 BLUE fine Dimmer azul fino 0 - 255...
  • Page 38 Modo de 78 canales Función Descripción Valor ROJO Dimmer rojo 0 - 255 ROJO fine Dimmer rojo fino 0 - 255 VERDE Dimmer verde 0 - 255 VERDE fine Dimmer verde fino 0 - 255 BLUE Dimmer azul 0 - 255 BLUE fine Dimmer azul fino 0 - 255...
  • Page 39 Función Descripción Valor ROJO 5 ROJO 5 0 - 255 VERDE 5 VERDE 5 0 - 255 AZUL 5 AZUL 5 0 - 255 ROJO 6 ROJO 6 0 - 255 VERDE 6 VERDE 6 0 - 255 AZUL 6 AZUL 6 0 - 255 ROJO 7...
  • Page 40 Modo de 92 canales Función Descripción Valor ROJO Dimmer rojo 0 - 255 ROJO fine Dimmer rojo fino 0 - 255 VERDE Dimmer verde 0 - 255 VERDE fine Dimmer verde fino 0 - 255 BLUE Dimmer azul 0 - 255 BLUE fine Dimmer azul fino 0 - 255...
  • Page 41 Función Descripción Valor ROJO 1 ROJO 1 0 - 255 VERDE 1 VERDE 1 0 - 255 AZUL 1 AZUL 1 0 - 255 ROJO 2 ROJO 2 0 - 255 VERDE 2 VERDE 2 0 - 255 AZUL 2 AZUL 2 0 - 255 ROJO 3...
  • Page 42 Función Descripción Valor ROJO 16 ROJO 16 0 - 255 VERDE 16 VERDE 16 0 - 255 AZUL 16 AZUL 16 0 - 255 ROJO 17 ROJO 17 0 - 255 VERDE 17 VERDE 17 0 - 255 AZUL 17 AZUL 17 0 - 255 ROJO 18...
  • Page 43 Función Descripción Valor Index 0 - 127 CW R>L 128 - 188 ROTACION ZOOM Centro 189 - 194 CCW L>R 195 - 255 ROJO 1 ROJO 1 0 - 255 VERDE 1 VERDE 1 0 - 255 AZUL 1 AZUL 1 0 - 255 BLANCO 1 BLANCO 1...
  • Page 44 Función Descripción Valor ROJO 11 ROJO 11 0 - 255 VERDE 11 VERDE 11 0 - 255 AZUL 11 AZUL 11 0 - 255 BLANCO 11 BLANCO 11 0 - 255 ROJO 12 ROJO 12 0 - 255 VERDE 12 VERDE 12 0 - 255 AZUL 12...
  • Page 45 ** Tabla MACRO** Descripción Valor Descripción Valor NO FUNCTION 0 - 8 4000K 141 - 142 WHITE 9 - 10 LIGHT INDIGO 143 - 145 AQUAMARINE 11 - 13 YELLOW GREEN 146 - 148 FLUORESCENT 14 - 16 INDIGO 149 - 151 SOFT PINK 17 - 19 GREEN...
  • Page 46 ** ver tabla STATIC FX ** Descripción Valor Descripción Valor NO SHAPE 0 - 4 STATIC FX 31 STATIC FX 1 5 - 9 STATIC FX 32 STATIC FX 2 10 - 14 STATIC FX 33 STATIC FX 3 15 - 19 STATIC FX 34 STATIC FX 4 20 - 24...
  • Page 47 ** ver tabla DYNAMIC FX ** Descripción Valor Descripción Valor DYNAMIC FX 43 NO SHAPE 0 - 4 131 - 133 DYNAMIC FX 44 DYNAMIC FX 1 5 - 9 134 - 136 DYNAMIC FX 45 DYNAMIC FX 2 8 - 10 137 - 139 DYNAMIC FX 46 DYNAMIC FX 3...
  • Page 48 ** ver tabla SHAPE ** Descripción Valor SHAPE 35 110 - 112 Descripción Valor SHAPE 36 113 - 115 NO SHAPE SHAPE 37 116 - 118 SHAPE 1 5- 10 SHAPE 38 119 - 121 SHAPE 2 11- 13 SHAPE 39 122 - 124 SHAPE 3 14 - 16...
  • Page 49 Nota: Antes de desembalar compruebe si ha habido daños y se han debido al transporte o no. Si encuentra algún daño, no utilice este dispositivo y póngase en contacto con el distribuidor de MARK. POSIBLES PROBLEMAS Y SOLUCIÓN Esta guía pretende ayudar a resolver problemas simples y comunes que pueden aparecer en el uso del dispositivo.
