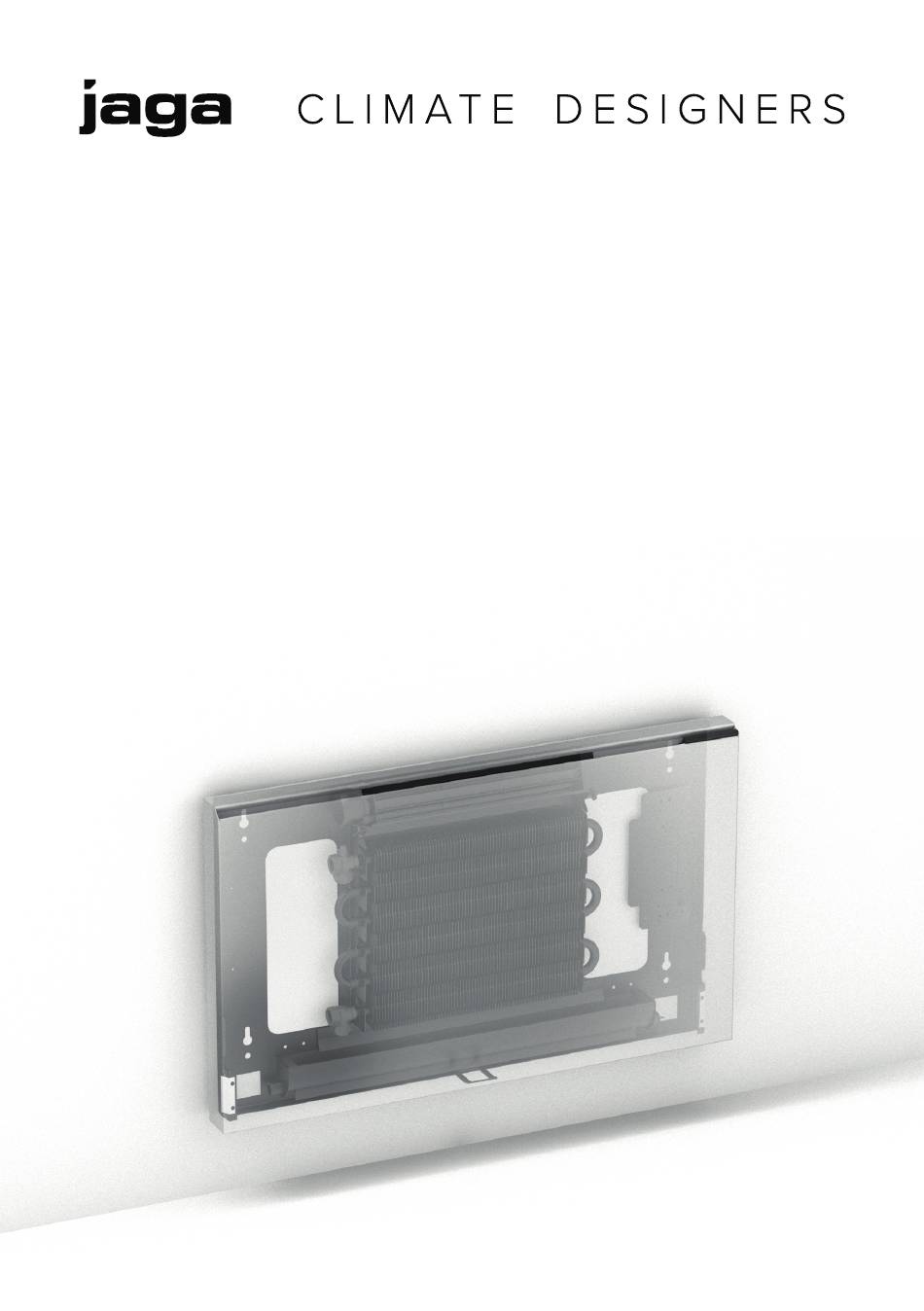

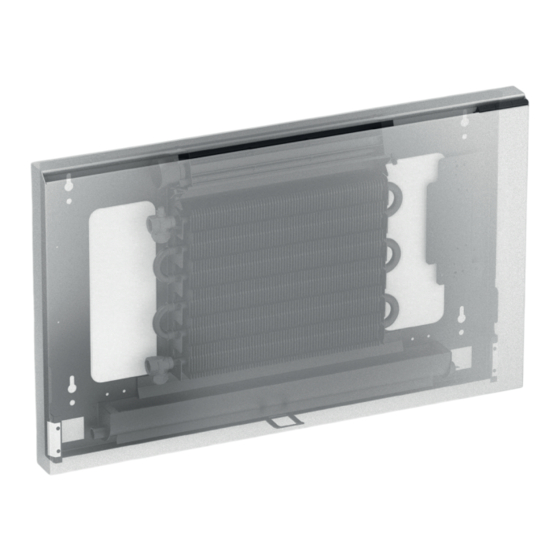

BRIZA S -
ON/OFF - 3-STANDENREGELING
ON/OFF - RÉGLAGE 3 POSITIONS
ON/OFF -3-STUFENREGELUNG
ON/OFF - 3-SPEED CONTROL
DPC.BR2523
HANDLEIDING / MANUEL / ANLEITUNG / MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BRIZA S and is the answer not in the manual?

Questions and answers

Related Manuals for Jaga BRIZA S

Summary of Contents for Jaga BRIZA S

  • Page 1 BRIZA S - ON/OFF - 3-STANDENREGELING ON/OFF - RÉGLAGE 3 POSITIONS ON/OFF -3-STUFENREGELUNG ON/OFF - 3-SPEED CONTROL DPC.BR2523 HANDLEIDING / MANUEL / ANLEITUNG / MANUAL...
  • Page 2 PG. 3 PG. 21 PG. 39 PG. 57 Jaga N.V. Verbindingslaan 16 +32 (0)11 29 41 11 B-3590 Diepenbeek Jaga reserves the right to change product specification at any time in line with our policy of continuous improvement and innovation...

  • Page 3: Table Of Contents

    Dit toestel valt onder de algemene garantie voorwaarden van Jaga NV. Jaga N.V. stelt het gebruik van de condensatiepomp type “Mini Flowatch 2 Silence” ter beschikking aan haar klanten. –  Tijdens de installatie dient de meegeleverde installatiehandleiding goed gelezen te worden. Een onjuiste installatie en het niet opvolgen van de instructies kan ernstige waterschade veroorzaken.

  • Page 4: Overzicht Wandmodel

    BEUGELS VOOR HET TEGENHOUDEN VAN DE VOORPLAAT CONDENSOPVANG MET AFVOERNIPPEL Ø 2 CM VEERCLIP Verwarmen Condenserend koelen AANSLUITING 230 VAC MET WATER- DICHTE VOEDING EN AANSLUITWARTEL JAGA NV | BRIZA S - ON/OFF 3-STANDENREGELING | HANDLEIDING | 14.10.2024 | V.1.02...

  • Page 5: Afmetingen (Mm)

    1.1. AFMETINGEN (MM) L’ L110 L155 L190 HOOGTE BREEDTE LENGTE (L) 1100 1550 1900 / ” LENGTE (L') 1080 1500 1850 GEWICHT(KG) JAGA NV | BRIZA S - ON/OFF 3-STANDENREGELING | HANDLEIDING | 14.10.2024 | V.1.02...

  • Page 6: Installatie

    Als het toestel gebruikt wordt voor koelen moeten de waterzijdige leidingen geïsoleerd worden. Bij gebruik van toestellen voor koeling: ijzeren koppelingen verboden. CLICK zie 3. Elektrische aansluiting Plaats de voorplaat en klik vast met de veerclips. JAGA NV | BRIZA S - ON/OFF 3-STANDENREGELING | HANDLEIDING | 14.10.2024 | V.1.02...

  • Page 7: Elektrische Aansluiting

    2.1. ON/OFF - 3-STANDENREGELING - DPC.BR2523 (2P) 2.1.1. DIN rail voeding DOORSNEDE STIJVE DRAAD 0,2-1,5 MM² (26- 16 AWG) STRIPLENGTE 10 MM 2 3 0 V         A C JAGA NV | BRIZA S - ON/OFF 3-STANDENREGELING | HANDLEIDING | 14.10.2024 | V.1.02...
  • Page 8 2.1.2. Aansluiting 230 VAC met waterdichte voeding en aansluitwartel DOORSNEDE STIJVE DRAAD 0,2-1,5 MM² (26- 2 3 0 V         A C 16 AWG) STRIPLENGTE 10 MM JAGA NV | BRIZA S - ON/OFF 3-STANDENREGELING | HANDLEIDING | 14.10.2024 | V.1.02...
  • Page 9 Schuif de kern in de behuizing. En draai Schroef de wartel vast. Draai de wartel aan met 2,4/4 Nm. deze vast. Plaats de 2 behuizingen op elkaar. Draai de verbinding vast. JAGA NV | BRIZA S - ON/OFF 3-STANDENREGELING | HANDLEIDING | 14.10.2024 | V.1.02...

  • Page 10: Vdc Elektrische Aansluiting

    [Mode] ingedrukt tot alle LEDs uit zijn. MODE MODE MODE MODE 10 sec MODE MODE MODE MODE MODE MODE MODE MODE 10 sec 10 sec MODE MODE MODE MODE 10 sec JAGA NV | BRIZA S - ON/OFF 3-STANDENREGELING | HANDLEIDING | 14.10.2024 | V.1.02...

  • Page 11: Meldingen

    2. Houd de [-] en [+] gelijktijdig ingedrukt totdat de eerste 2 en de laatste 2 LED's beginnen te knipperen. 3. Laat de [-] en [+] los. 4. De oranje, blauwe en groene lichten gaan achtereenvolgens aan, het apparaat wordt gereset en opnieuw opgestart. JAGA NV | BRIZA S - ON/OFF 3-STANDENREGELING | HANDLEIDING | 14.10.2024 | V.1.02...

  • Page 12: Instellingen Via Bedieningspaneel

    26 ̊ C 38 ̊ C MODE MODE standaard fabrieksinstelling watertemperatuur  4. Na 30 seconden wordt dit automatisch opgeslagen en gaat het toestel terug naar de gekozen mode. JAGA NV | BRIZA S - ON/OFF 3-STANDENREGELING | HANDLEIDING | 14.10.2024 | V.1.02...

  • Page 13: Snelheid Aanpassen

    LED (na 2 sec.) en de rode LED (na 4 sec.). Laat de knoppen los zodra alle LEDs knipperen. 3. De controller keert terug naar de fabrieksinstellingen; alle LED lampjes zullen 8 secon- den knipperen. JAGA NV | BRIZA S - ON/OFF 3-STANDENREGELING | HANDLEIDING | 14.10.2024 | V.1.02...

  • Page 14: Garantiebepaling

    De waarborg slaat alleen op het toestel of onderdelen van het toestel. Jaga heeft de keuze tussen het vervangen of het herstellen van het toestel of de defecte onderdelen. Bij wijzigingen aangebracht aan het model, heeft Jaga het recht gelijkwaardige doch niet identieke onderdelen of toestellen te leveren.
  • Page 15 Cet appareil est soumis aux conditions générales de garantie de Jaga NV. Jaga SA met à disposition de ses clients l'utilisation de la pompe à condensats de type « Mini Flowatch 2 Silence ». –  Le manuel d'installation fourni doit être lu attentivement pendant l'installation. Une mauvaise installation et le non- respect des instructions peuvent causer de graves dégâts des eaux.

  • Page 16: Aperçu Modèle Mural

    AVEC DOUILLE D'ÉVACU- ATION Ø 2 CM CLIPS À RESSORT Chauffer Refroidissement par condensation RACCORDEMENT 230 VAC AVEC ALIMENTATION ÉTANCHE ET MANCHON DE RACCORDEMENT JAGA NV | BRIZA S - ON/OFF RÉGLAGE 3 POSITIONS | MANUEL | 14.10.2024 | V.1.02...

  • Page 17: Dimensions (Mm)

    1.1. DIMENSIONS (MM) L’ L110 L155 L190 HAUTEUR LARGEUR LONGUEUR (L) 1100 1550 1900 / ” LONGUEUR (L') 1080 1500 1850 POIDS(KG) JAGA NV | BRIZA S - ON/OFF RÉGLAGE 3 POSITIONS | MANUEL | 14.10.2024 | V.1.02...

  • Page 18: Installation

    Lors de l'utilisation d'appareils de refroidissement: raccord en fer interdits CLICK voir 3. Raccordement électrique Placez la plaque avant et clipsez-la avec les clips à ressort. JAGA NV | BRIZA S - ON/OFF RÉGLAGE 3 POSITIONS | MANUEL | 14.10.2024 | V.1.02...

  • Page 19: Raccordement Électrique

    SECTION DE FIL RIGIDE : 0,2-1,5 MM² (26-16 AWG) LONGUEUR DE LA BANDE : 10 MM 2 3 0 V         A C JAGA NV | BRIZA S - ON/OFF RÉGLAGE 3 POSITIONS | MANUEL | 14.10.2024 | V.1.02...
  • Page 20 SECTION DE FIL RIGIDE : 2 3 0 V         A C 0,2-1,5 MM² (26-16 AWG) LONGUEUR DE LA BANDE : 10 MM JAGA NV | BRIZA S - ON/OFF RÉGLAGE 3 POSITIONS | MANUEL | 14.10.2024 | V.1.02...
  • Page 21 Faites glisser le noyau dans le boîtier. Et Vissez le presse-étoupe. Serrer le presse-étoupe à 2,4/4 Nm. resserrez-le. Placez les 2 logements ensemble. Serrez la pièce de connexion. JAGA NV | BRIZA S - ON/OFF RÉGLAGE 3 POSITIONS | MANUEL | 14.10.2024 | V.1.02...
  • Page 22 MODE MODE MODE MODE 10 sec MODE MODE MODE MODE MODE MODE MODE MODE 10 sec 10 sec MODE MODE MODE MODE 10 sec JAGA NV | BRIZA S - ON/OFF RÉGLAGE 3 POSITIONS | MANUEL | 14.10.2024 | V.1.02...
  • Page 23 LED commencent à clignoter. 3. Relâchez les touches [-] et [+]. 4. Les lumières orange, bleue et verte s'allument successivement, l'appareil se réinitialise et redémarre. JAGA NV | BRIZA S - ON/OFF RÉGLAGE 3 POSITIONS | MANUEL | 14.10.2024 | V.1.02...

  • Page 24: Vdc Raccordement Électrique

    38 ̊ C MODE MODE température d'eau par défaut 4. Après 30 secondes, les nouveaux paramètres sont automatiquement enregistrés et l'appareil revient au mode sélectionné. JAGA NV | BRIZA S - ON/OFF RÉGLAGE 3 POSITIONS | MANUEL | 14.10.2024 | V.1.02...

  • Page 25: Réglage De La Vitesse

    Relâchez la pression sur les boutons dès que les 3 LED clignotent. 3. Le controller revient aux réglages d’usine; tous les voyants LED vont clignoter pendant 10 secondes. Attendez que tous les voyants soient éteints. JAGA NV | BRIZA S - ON/OFF RÉGLAGE 3 POSITIONS | MANUEL | 14.10.2024 | V.1.02...

  • Page 26: Clause De Garantie

    La garantie ne porte que sur l’appareil ou les pièces détachées. Jaga a le choix de remplacer ou de réparer l’appareil ou les pièces détachées défectueuses. Dans le cas où le modèle sous garantie n’est plus en production, Jaga a le droit de le remplacer par un autre appareil ou des pièces détachées équivalentes.
  • Page 27 –  Geräten, die so eingebaut sind, dass sie nicht leicht zugänglich sind. Dieses Gerät unterliegt den allgemeinen Garantiebedingungen von Jaga NV. Jaga N.V. stellt seinen Kunden den Einsatz der Kondensatpumpe Typ „Mini Flowatch 2 Silence“ zur Verfügung. –  Die mitgelieferte Installationsanleitung muss während der Installation sorgfältig gelesen werden. Unsachgemäße Installation und Nichtbeachtung der Anweisungen können schwere Wasserschäden verursachen.

  • Page 28: Übersicht Wandmodell

    ENTLÜFTER HALTERUNGEN ZUM HALTEN DER FRONTPLATTE KONDENSATWANNE MIT ABFUHRNIPPEL Ø 2 CM FEDERCLIPS Heizen Kondensierende Kühlung ANSCHLUSS 230 VAC MIT WASSER- DICHTERN NETZTEIL UND ANSCHLUS- SKLEMME JAGA NV | BRIZA S - ON/OFF 3-STUFENREGELUNG | MANUEL | 14.10.2024 | V.1.02...

  • Page 29: Abmessungen (Mm)

    1.1. ABMESSUNGEN (MM) L’ L110 L155 L190 HÖHE BREITE LÄNGE (L) 1100 1550 1900 / ” LÄNGE (L') 1080 1500 1850 GEWICHT(KG) JAGA NV | BRIZA S - ON/OFF 3-STUFENREGELUNG | MANUEL | 14.10.2024 | V.1.02...

  • Page 30: Installation

    Wenn das Gerät zur Kühlung verwendet wird, müssen die wasserseitigen Leitungen isoliert werden. Bei Verwendung von Kühlgeräten: Matellverschraubungen verboten. CLICK siehe 3. Elektrischer Anschluss Frontplatte aufhängen und mit den Federclipsen einrasten. JAGA NV | BRIZA S - ON/OFF 3-STUFENREGELUNG | MANUEL | 14.10.2024 | V.1.02...

  • Page 31: Elektrischer Anschluss

    2.1. ON/OFF - 3-STUFENREGELUNG - DPC.BR2523 (2P) 2.1.1. DIN-Schienen-Stromversorgung QUERSCHNITT STEIFER DRAHT 0,2-1,5 MM² (26-16 AWG) ABISOLIER- LÄNGE 10 MM 2 3 0 V         A C JAGA NV | BRIZA S - ON/OFF 3-STUFENREGELUNG | MANUEL | 14.10.2024 | V.1.02...
  • Page 32 2.1.2. Anschluss 230 VAC mit wasserdichtern Netzteil und Anschlussklemme QUERSCHNITT STEIFER DRAHT 0,2-1,5 MM² 2 3 0 V         A C (26-16 AWG) ABISOLIER- LÄNGE 10 MM JAGA NV | BRIZA S - ON/OFF 3-STUFENREGELUNG | MANUEL | 14.10.2024 | V.1.02...
  • Page 33 Schrauben Sie die Kabelverschraubung Ziehen Sie die Kabelverschraubung mit und straffe es. ein. 2,4/4 Nm fest. Platziere die 2 Gehäuse zusammen. Ziehen Sie das Verbindungsteil fest. JAGA NV | BRIZA S - ON/OFF 3-STUFENREGELUNG | MANUEL | 14.10.2024 | V.1.02...

  • Page 34: Vdc Elektrischer Anschluss

    Sie [Mode] gedrückt, bis alle LEDs aus sind. MODE MODE MODE MODE 10 sec MODE MODE MODE MODE MODE MODE MODE MODE 10 Sek 10 sec MODE MODE MODE MODE 10 sec JAGA NV | BRIZA S - ON/OFF 3-STUFENREGELUNG | MANUEL | 14.10.2024 | V.1.02...

  • Page 35: Meldungen

    3. Lassen Sie die Tasten [-] und [+] los. 4. Die orangen, blauen und grünen Lichter leuchten nacheinander auf, das Gerät wird zurückgesetzt und neu gestartet. JAGA NV | BRIZA S - ON/OFF 3-STUFENREGELUNG | MANUEL | 14.10.2024 | V.1.02...

  • Page 36: Einstellungen Via Bedienfeld

    38 ̊ C MODE MODE werkseitige Wassertemperatur 4. Nach 30 Sekunden werden die neuen Einstellungen automatisch gespeichert und das Gerät kehrt in den ausgewähl- ten Modus zurück. JAGA NV | BRIZA S - ON/OFF 3-STUFENREGELUNG | MANUEL | 14.10.2024 | V.1.02...

  • Page 37: Einstellung Geschwindigkeit

    LED auf. Lassen Sie die Tasten los, sobald alle 3 LEDs blinken. 3. Der Controller schaltet wieder auf die werksseitigen Einstellungen, alle LEDs blinken 10 sek. lang. Warten Sie, bis alle LEDs erlöschen. JAGA NV | BRIZA S - ON/OFF 3-STUFENREGELUNG | MANUEL | 14.10.2024 | V.1.02...

  • Page 38: Garantiebestimmungen

    Betrieb, Fall des Gerätes, den Transport ohne Rücksicht auf die notwendigen Vorsichtsmaßnah- men. Dies gilt auch für Geräte die so eingebaut sind, dass sie nicht einfach zu erreichen sind. Jede Intervention von Jaga, die nicht durch die Garantie abgedeckt ist, soll an den After-Sales Techniker in bar bezahlt werden.
  • Page 39 This device is covered by the general warranty conditions of Jaga NV. Jaga N.V. makes the use of the “Mini Flowatch 2 Silence” condensate pump available to its customers. –  The supplied installation manual must be read carefully during installation. Improper installation and failure to follow instructions can cause serious water damage.

  • Page 40: Overview Wall Mounted Model

    THE FRONT PLATE CONDENSATE TRAY WITH OUTLET SPIGGOT Ø 2 CM SPRING CLIP Heating Condensing cooling CONNECTION TO 230 VAC WITH WATER- PROOF POWER AND CABLE GLAND JAGA NV | BRIZA S - ON/OFF 3-SPEED CONTROL | MANUEL | 14.10.2024 | V.1.02...

  • Page 41: Dimensions (Mm)

    1.1. DIMENSIONS (MM) L’ L110 L155 L190 HEIGHT WIDTH LENGTH (L) 1100 1550 1900 / ” LENGTH (L') 1080 1500 1850 WEIGHT(KG) JAGA NV | BRIZA S - ON/OFF 3-SPEED CONTROL | MANUEL | 14.10.2024 | V.1.02...

  • Page 42: Installation

    When using devices for cooling: iron couplings prohibited. CLICK see 2. Electrical connection Place the front plate and click into place with the spring clips. JAGA NV | BRIZA S - ON/OFF 3-SPEED CONTROL | MANUEL | 14.10.2024 | V.1.02...

  • Page 43: Electrical Connection

    2.1. ON/OFF -3-SPEED CONTROL - DPC.BR2523 (2P) 2.1.1. DIN rail power supply STIFF WIRE CROSS-SEC- TION 0,2-1,5MM² (26-16 AWG) STRIPPING LENGTH 10MM 2 3 0 V         A C JAGA NV | BRIZA S - ON/OFF 3-SPEED CONTROL | MANUEL | 14.10.2024 | V.1.02...
  • Page 44 2.1.2. Connection to 230 VAC with waterproof power and cable gland 2 3 0 V         A C STIFF WIRE CROSS-SEC- TION 0,2-1,5MM² (26-16 AWG) STRIPPING LENGTH 10MM JAGA NV | BRIZA S - ON/OFF 3-SPEED CONTROL | MANUEL | 14.10.2024 | V.1.02...
  • Page 45 Slide the core into the housing and Fix the cable gland. Tighten the cable gland with 2,4/4 Nm. tighten it. Place the 2 sides together. Tighten the connecting part. JAGA NV | BRIZA S - ON/OFF 3-SPEED CONTROL | MANUEL | 14.10.2024 | V.1.02...

  • Page 46: Vdc Electrical Connection

    LEDs are off. MODE MODE MODE MODE 10 sec MODE MODE MODE MODE MODE MODE MODE MODE 10 sec 10 sec MODE MODE MODE MODE 10 sec JAGA NV | BRIZA S - ON/OFF 3-SPEED CONTROL | MANUEL | 14.10.2024 | V.1.02...

  • Page 47: Control

    2. Press and hold the [-] and [+] simultaneously until the first 2 and the last 2 LEDs start flashing. 3. Release the [-] and [+]. 4. The orange, blue and green lights will illuminate successively, the unit will reset and reboot. JAGA NV | BRIZA S - ON/OFF 3-SPEED CONTROL | MANUEL | 14.10.2024 | V.1.02...

  • Page 48: Settings Via Control Panel

    38 ̊ C MODE MODE factory default water temperature 4. After 30 seconds, the new settings are automatically saved and the device returns to the selected mode. JAGA NV | BRIZA S - ON/OFF 3-SPEED CONTROL | MANUEL | 14.10.2024 | V.1.02...

  • Page 49: Setting Fanspeed

    LED 4 seconds later. Release the buttons as soon as all 3 LEDs are flashing 3. The controller will return to the Factory Default settings, all LEDs will flash for 8 seconds. JAGA NV | BRIZA S - ON/OFF 3-SPEED CONTROL | MANUEL | 14.10.2024 | V.1.02...

  • Page 50: Warranty Conditions

    The guarantee only applies to the equipment and the spare parts. Jaga has the choice between repair and replace- ment of the equipment or the spare parts. If there has been a change in the model, Jaga is authorised to replace the guaranteed equipment with an equivalent equipment or equivalent spare parts.

  • Page 51: Declaration Of Conformity

    NOTA DECLARATION OF CONFORMITY JAGA N.V. - Verbindingslaan 16 - B 3590, declares under its sole responsibility that the CEO JAGA N.V. product to which this declaration relates: BRIZA NET ZERO XS, BRIZA NET ZERO S Jan Kriekels is in conformity with the following standards or documents provided that these are used in accordance with our...
  • Page 52 Jaga N.V., Verbindingslaan 16, B-3590 Diepenbeek Tel.: +32 (0)11 29 41 11, Fax: +32 (0)11 32 35 78 info@jaga.be, www.jaga.com 27200.20000355 - 14.10.2024 - V.1.02...
