HUUM UKU WIFI Manual

Control system of electric sauna heater
Hide thumbs Also See for UKU WIFI:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

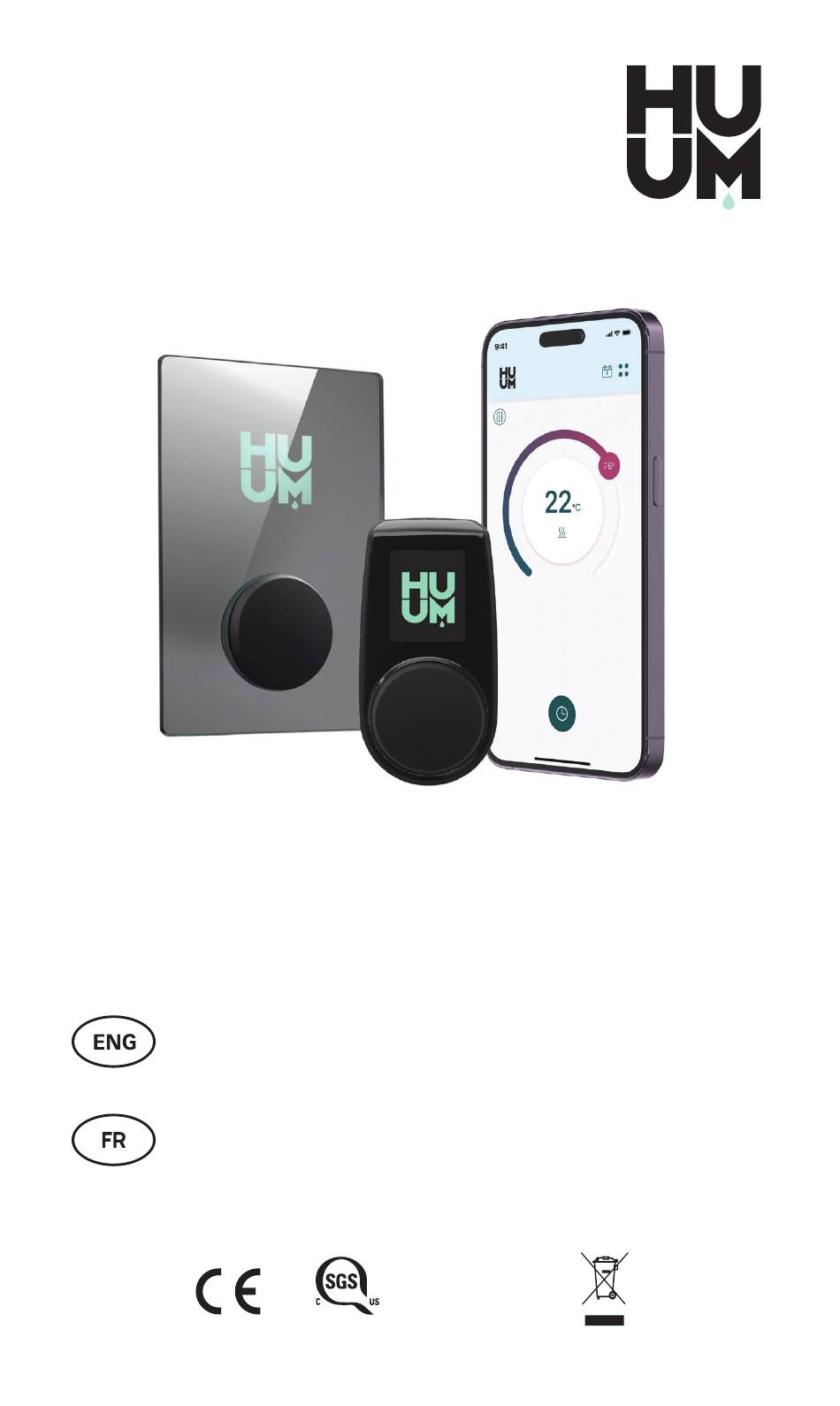

UKU
WiFi/LOCAL
CONTROL SYSTEM
3–22
OF ELECTRIC SAUNA HEATER
SYSTÈME DE COMMANDE
25-47
DE CHAUFFE-SAUNA
ÉLECTRIQUEE
21-39
IP67
800827
info@huumsauna.com
www.huumsauna.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the UKU WIFI and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HUUM UKU WIFI

Summary of Contents for HUUM UKU WIFI

  • Page 1 WiFi/LOCAL CONTROL SYSTEM 3–22 OF ELECTRIC SAUNA HEATER SYSTÈME DE COMMANDE 25-47 DE CHAUFFE-SAUNA ÉLECTRIQUEE 21-39 IP67 800827 info@huumsauna.com www.huumsauna.com...
  • Page 3 WiFi/LOCAL HEATER CONTROL CONSOLE Installation And User Instructions ATTENTION! The following instructions for electrical works must be carried out by a licenced electrician. ATTENTION! Main module can be used with heaters up to 11 kW. ATTENTION! This appliance is not intended for use by people (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge.

  • Page 4: Before Installation

    BEFORE INSTALLATION • Before installation read the operation manual thoroughly. Do not install or perform maintenance on the device if you do not understand all of the instructions. Contact vendor or local distributor with any questions or concerns. This way you can use all the benefits of the device and prevent damage.
  • Page 5 6 in / 15 cm Vent 2x 28 AWG min. 20 in / min. 50 cm min. 20 in / 20 in / 50 cm min. 50 cm min. 20 in / 240V min. 50 cm 208V 2x 28 AWG 2(N)~ max.

  • Page 6: Control Panel

    INSTALLING UKU ELECTRICAL CONTROL DEVICE • Before installation disconnect the electric heater from the power supply. • The control panel must be installed outside of the sauna room, at the user’s eye level next to the door. • If your main module supports the use of the WiFi connection it must be installed where sufficient reception is available.
  • Page 7 The mounting frame is an additional product that you can ask your HUUM distributor. Control panel with wooden case The control panel with a wooden case can be installed inside the sauna room, but it must be placed away from the heater, with the upper edge no higher than 40 in (1 meter) from the floor.

  • Page 8: Main Module

    Control panel with plastic case The plastic control panel must be installed outside the sauna room. If it is placed outdoors, it is recommended to protect it with a box to shield it from weather conditions. • Connect the cable following the numbering. •...

  • Page 9: Door Sensor

    Door sensor • The door sensor kit includes a sensor, magnet, and magnet fixing tape. • The length of the cable between the sensor and the main module should not exceed 32 ft (10m). • Install the sensor on the handle side of the door frame, at a maximum height of 16 in (40 cm) from the floor.
  • Page 10 Temperature sensor with overheating protection • The length of the cable between the temperature sensor and the main module must not exceed 32 ft (10m). ATTENTION! The temperature sensor must not be located above the heater, but 20 in (50 cm) from the outer edge of the heater. •...
  • Page 11 20 in / 50 cm Version 2. UKU main module and control panel inside the barrel sauna. Temperature sensor in the ceiling. 20 in / 50 cm 6 ft / 180 cm Figure 4. HUUM UKU installation in barrel saunas.
  • Page 12 If the lamp or ventilation device is connected and the corresponding function is active in the menu, you can turn the connected device on and off using the control panel. Connecting the UKU WiFi controller to the network • The WiFi modem complies with 802.11 b/g/n standard.
  • Page 13 • In the operation manual, information on connecting the sauna to the mobile application has been provided in the chapter “HUUM mobile application” on page 13. • If you have problems connecting the control system to the WiFi network, you can find video instructions and the fastest help at: huumsauna.com.
  • Page 14 If you have purchased a UKU Local control system, but want to add WiFi capability to it, you can do so in the HUUM mobile application. The upgrade is activated remotely for an additional fee and does not require an on-site technician.
  • Page 15 CONTROL PANEL USER MANUAL • Before use, make sure that you have made the necessary connections according to your control system model. (see “Connecting UKU WiFi control system to the network” on page 12.) • A short single press of the button turns the control panel on and starts or stops the heating.
  • Page 16 Go to the "WiFi settings" option. The necessary steps for selecting the WiFi network and establishing the connection have been described in the section "Connecting UKU WiFi control system to the network" on page 12. Lamp settings – settings for controlling devices connected to the control system (e.g.
  • Page 17 Heating settings – heating settings of the heater. 1. Temperature unit • The function allows you to choose the measurement unit of the sauna temperature: °C (Celsius) or °F (Fahrenheit). • Press the button for 9 seconds to enter the menu. •...
  • Page 18 Humidity sett ings – sauna steamer sett ings. 1. Steamer • To control the steamer connected to the control system from the control panel, the function should be activated (On). • In the default sett ing, the function is enabled. If you wish to disable it, please follow the described steps.
  • Page 19 Hum. display style • Press the butt on for 9 seconds to enter the menu. • Find the “Steamer sett ings“. • Find the “Hum. display style” function in the menu and select the desired style by clicking. You can choose between two options: "% of maximum allowed"...
  • Page 20 2. Steamer safety • This function notifies you when the steamer has run out of water. • In the default setting, the function is enabled. If you wish to disable it, please follow the described steps. • Press the button for 9 seconds to enter the menu. •...
  • Page 21 • Press the button for 9 seconds to enter the menu. • Go to “Safety Settings”. • Find the function “Remote start safety: Enabled/Disabled”. • Select “Disabled”. Overheating pause On/Off The sauna control system has mandatory pausing mechanism during heating. This pause algorithm addresses situations where the heater’s power is insufficient for the specific sauna room, or the ventilation is done incorrectly, causing the heater to operate at full capacity continuously.

  • Page 22: Child Lock

    Child lock • The child lock function adds security and prevents unauthorized persons from operating the heater without supervision. • To enter the menu, hold down the button on the control panel for 9 seconds. • Go to “Safety Settings”. •...
  • Page 23 You can download HUUM mobile application to your phone: • You can find information about creating a user account and connecting the sauna to the application in the section "HUUM mobile application" on page 13. • In HUUM mobile application you can: ->...

  • Page 24: Intended Use

    INTENDED USE • Before heating, always make sure that there are no objects on the heater. Non-flammable objects can also cause overheating and fire hazards. • After ensuring that the sauna room is safe, close the sauna room door. It should remain closed during heating as heating with the door open is ineffective;...
  • Page 25 WiFi/LOCAL CONSOLE DE COMMANDE DU CHAUFFAGE Installation et mode d’emploi ATTENTION! Les instructions suivantes concernant les travaux électriques doivent être exécutées par un électricien agréé. ATTENTION! Le module principal peut être utilisé avec des appareils de chauffage allant jusqu’à 11 kW. ATTENTION! Cet appareil n’est pas destiné...

  • Page 26: Avant L'installation

    AVANT L’INSTALLATION • Lisez attentivement le mode d’emploi avant l’installation. Ne pas installer ou entretenir l’appareil si vous ne comprenez pas toutes les instructions. Contactez le vendeur ou le distributeur local pour toute question ou inquiétude. De cette façon, vous pouvez utiliser tous les avantages de l’appareil et éviter les dommages.
  • Page 27 6 po / 15 cm Vent 2x 28 AWG min. 20 po / min. 50 cm 20 po / min. 20 po / 50 cm min. 50 cm min. 20 po / 240V min. 50 cm 208V 2x 28 AWG 2(N)~ max.

  • Page 28: Panneau De Contrôle

    INSTALLATION DU DISPOSITIF DE COMMANDE ÉLECTRIQUE UKU • Avant l’installation, débrancher le chauffeur électrique de l’alimentation. • Le panneau de commande doit être installé à l’extérieur du sauna, au niveau des yeux de l’utilisateur, près de la porte. • Si votre module principal supporte l’utilisation de la connexion WiFi, il doit être installé...
  • Page 29 être fixé au mur à l’aide du cadre de montage du panneau de commande. Le cadre de montage est un produit supplémentaire que vous pouvez demander à votre distributeur HUUM. Panneau de contrôle avec boîtier en bois Le panneau de commande avec une caisse en bois peut être installé...
  • Page 30 Panneau de commande avec boîtier en plastique Le panneau de commande en plastique doit être installé à l’extérieur du sauna. Si elle est placée à l’extérieur, il est recommandé de la protéger avec une boîte pour la protéger des conditions météorologiques. •...
  • Page 31 Door sensor • Le kit de capteur de porte comprend un capteur, un aimant et une bande de fixation d’aimant. • La longueur du câble entre le capteur et le module principal ne doit pas dépasser 32 pi (10 m). •...
  • Page 32 Capteur de température avec protection contre la surchauffe • La longueur du câble entre le capteur de température et le module principal ne doit pas dépasser 32 pi (10 m). IMPORTANT! Le capteur de température ne doit pas être situé au-dessus du chauffage, mais à...
  • Page 33 Le module principal et panneau de contrôle de l’UKU à l’extérieur du sauna en baril. Version Capteur de température dans le plafond. 20 po / 50 cm 6 pi / 180 cm Figure 4. Installation de l’HUUM UKU dans les saunas en baril.
  • Page 34 Vous pouvez allumer et éteindre l'appareil à l'aide du panneau de contrôle si la lampe ou l'appareil de ventilation est connecté et que la fonction correspondante est active dans le menu du panneau de contrôle. Connexion du contrôleur UKU WiFi au réseau • Le modem WiFi est conforme à la norme 802.11 b/g/n.
  • Page 35 • Dans le mode d’emploi, des informations sur la connexion du sauna à l'application mobile sont fournies au chapitre « Application mobile HUUM » à la page 35. • Si vous avez des problèmes pour connecter le système de contrôle au réseau WiFi, vous pouvez trouver des instructions vidéo et l’aide la plus rapide à...
  • Page 36 Si vous avez acheté le système de contrôle local UKU, mais que vous souhaitez y ajouter la fonction WiFi, vous pouvez le faire dans l'application mobile HUUM. La mise à niveau est activée à distance moyennant un supplément et ne nécessite pas l'intervention d'un technicien sur place.
  • Page 37 Avant toute utilisation, assurez-vous d'avoir effectué les connexions nécessaires en fonction du modèle de votre panneau de contrôle (voir « Connexion du système de commande UKU WiFi au réseau » à la page 34). • Une brève pression sur le bouton permet d'allumer le panneau de contrôle et de démarrer ou d'arrêter le chauffage.
  • Page 38 Les étapes nécessaires à la sélection du réseau WiFi et à l'établissement de la connexion ont été décrites dans la section « Connexion du système de commande UKU WiFi au réseau » à la page 34. Lamp settings – les paramètres permettant de contrôler les appareils connectés au système de commande (par exemple, la ventilation, la lampe du sauna).
  • Page 39 • Trouvez le « Door Switch » [Interrupteur d’ouverture de porte] dans le menu et choisissez une période appropriée de 10, 15 ou 20 minutes. IMPORTANT! Les appareils sont connectés aux sorties LL (phase) LN (neutre) du module principal du système de contrôle UKU. La puissance maximale de l'appareil est de 100 W, tension 120 V/50 Hz.
  • Page 40 Humidity sett ings – réglages du sauna et du hammam. 1. Steamer (Appareil à vapeur) • Pour contrôler l’appareil à vapeur connecté au système de contrôle à partir du panneau de commande, la fonction doit être activée (Marche). • Dans le réglage par défaut, la fonction est activée. Si vous souhaitez le désactiver, veuillez suivre les étapes décrites.
  • Page 41 Hum. display style ( Style d'aff ichage d’Hum) • Appuyez sur le bouton pendant 9 secondes pour accéder au menu. • Retrouvez la fonction « Steamer » [Appareil à vapeur]. • Trouver la fonction « Hum. display style » [Style d'aff ichage d’Hum] dans le menu et sélectionnez le style souhaité...
  • Page 42 Relative humidity % (% d’humidité relative) Vous pouvez sélectionner l'humidité relative de votre sauna. L'humidité relative maximale dans le sauna est spécifiée par la norme et varie selon la température cible. Plus la température est élevée, plus l'humidité relative admissible dans le sauna est faible. Référez-vous au tableau ci-joint.
  • Page 43 ATTENTION! Dans le menu des paramètres, il est possible de désactiver la confirmation du démarrage à distance sur le panneau de commande. Dans ce cas, vous pouvez lancer votre sauna à distance (à partir de l'application du téléphone), sans avoir à confirmer la sécurité du sauna sur le panneau de commande.
  • Page 44 Failure det (Détecteur de défaillance) Active/désactive la logique qui arrête le chauffage lorsqu'un comportement anormal est détecté. La logique - si la température n'augmente pas de 86 °F (30 °C) dans les 60 minutes de chauffage, le chauffage s'éteint. Cela ne fonctionne que si la température initiale du sauna est inférieure à...
  • Page 45 Vous pouvez télécharger l'application mobile HUUM sur votre téléphone : • Vous trouverez des informations sur la création d'un compte utilisateur et la connexion du sauna à l'application dans la section « Application mobile HUUM » à la page 35. •...

  • Page 46: Utilisation Prévue

    INFORMATIONS GÉNÉRALES DE SÉCURITÉ POUR L'UTILISATEUR • Tous les capteurs et toutes les capteurs inclus doivent être installés avec le système de contrôle. • Lorsque la protection contre la surchauffe est appliquée à 266°F (130°C), le sauna doit être inspecté et la sécurité du sauna doit être assurée. Lorsque la protection contre la surchauffe est activée, le message d'erreur suivant s’affiche à...

  • Page 47: Garantie

    GARANTIE Les conditions générales de vente sont disponibles sur notre page web huumsauna.com/warranty Find the most up-to-date material on the manufacturer’s website: www.huumsauna.com...
  • Page 48 NOTES REMARQUES © All rights reserved HUUM Sauna OÜ 2024...
  • Page 49 NOTES REMARQUES © All rights reserved HUUM Sauna OÜ 2024...
  • Page 50 NOTES REMARQUES © All rights reserved HUUM Sauna OÜ 2024...
  • Page 51 NOTES REMARQUES © All rights reserved HUUM Sauna OÜ 2024...
  • Page 52 #huumsauna www.huumsauna.com...
