HUUM UKU WiFi Installation And User Instructions Manual
Heater remote control
Hide thumbs
Also See for UKU WiFi:
- Manual (96 pages) ,
- Installation and user instructions manual (45 pages) ,
- Installation and user manual (92 pages)
Related Manuals for HUUM UKU WiFi
Summary of Contents for HUUM UKU WiFi

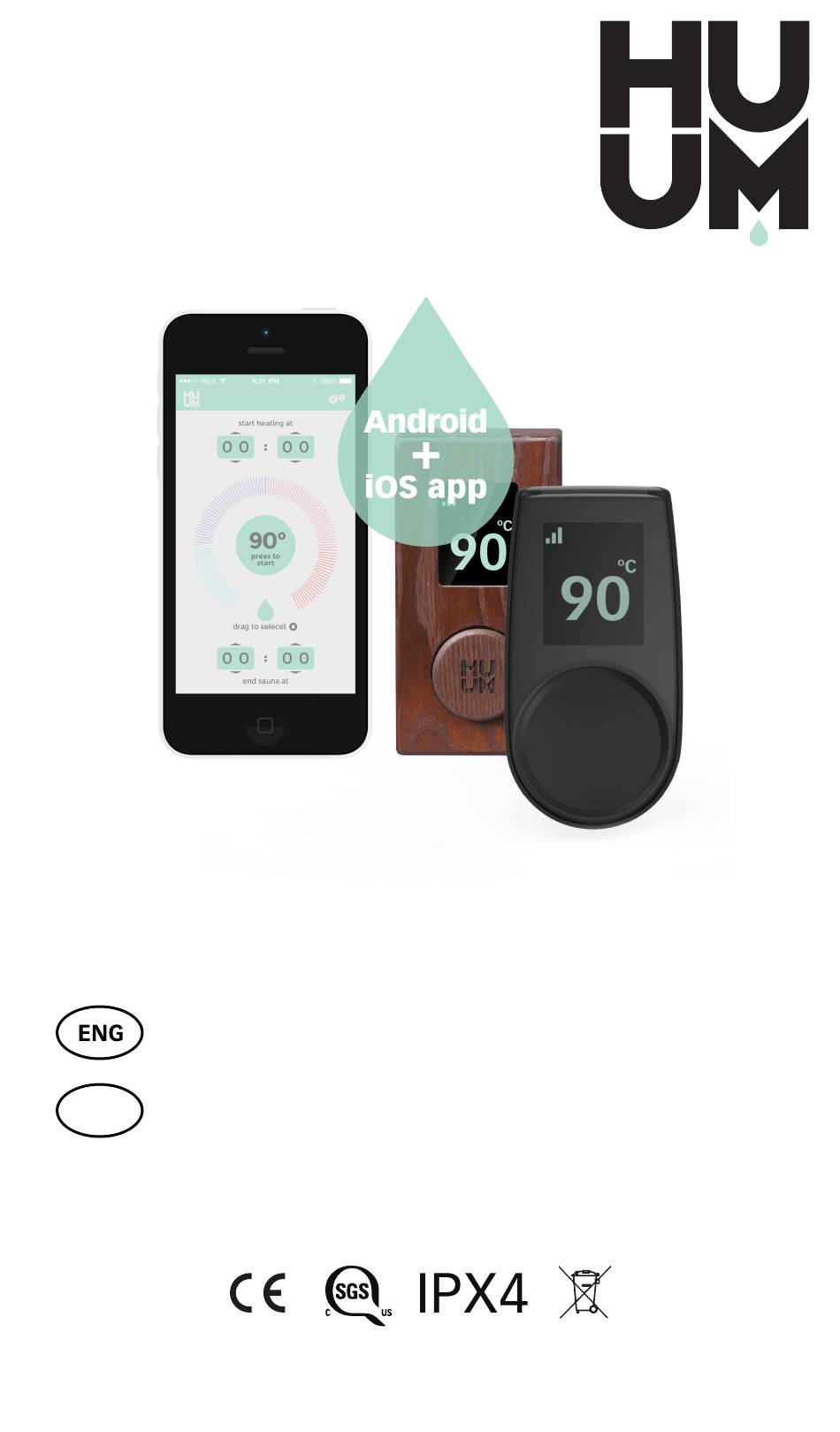

- Page 1 WiFi/LOCAL HEATER REMOTE CONTROL TÉLÉCOMMANDE D’APPAREIL DE CHAUFFAGE 800827...
- Page 3 WiFi/LOCAL HEATER CONTROL CONSOLE 18kW Installation And User Instructions The following instructions for electrical works must be carried out by a certified electrician. This appliance is not intended for use by persons (including child- ren) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
-
Page 4: Before Installation
• The manufacturer has the right to make improvements to the device. The latest version of the operation manual can be found on the webpage (www.huum.eu) • Make sure that the building’s cables from the main switchboard to the sauna’s desired location have sufficient cross-section. In... - Page 6 INSTALLING UKU ELECTRICAL CONTROL DEVICE • Before installation disconnect the electric heater from the power supply in the switchboard. • The control device must be installed outside the steam room, at the user’s eye level next to the door or according to the manufacturer’s recommendations.
-
Page 7: Main Module
CONTROL PANEL – UKU With a wooden housing • Remove the back cover of the UKU control panel to attach it to the wall. • Attach the back cover to the wall so that the upper edge of the control panel is at eye level. •... - Page 8 • Secure the sensor to the doorpost so that when the door closes, the sensor is aligned with the magnet. The maximum distance between the parts of the door switch must be 0.2 in (5 mm) when the door is closed. TEMPERATURE SENSOR WITH OVERHEATING PROTECTION •...
- Page 9 Follow the instructions in the “UKU Mobile App” section UKU mobile app The UKU WiFi device can also be controlled by a smartphone with a special mobile application in addition to the control panel. This way you can put the sauna to work while being far from home.
- Page 10 Commands should be executed within 60 seconds. In case the functions of the mobile application do not work, contact the manufacturer: info@huumsauna.com.
- Page 11 TESTING Have a qualified electrician make the tests. WARNING! Risk of electric shock. Tests must be carried out while the power is on. • Check the power terminals of the circuit breaker and the main module. Bad connections may cause a fire. Switch the power on from the switchboard on by using the circuit breaker.
-
Page 12: Child Lock
OPERATION MANUAL • To turn on the control panel, start or end the heating, press the button once briefly. • During heating, the heating icon will appear above the tempe- rature value. • If you see the icon, you are not connected to a WiFi network. Please see page 8 to find out how to connect your device. -
Page 13: Using The Mobile App
• When the child lock is on, press and hold the button and turn it 15 degrees to the right and then 15 degrees left and then back to activate the screen. Timer • To activate the timer function, press and hold the button for 3 seconds. - Page 14 If thermal protection 266 F (130 C) has tripped, check the sauna’s condition and safety. If the heat sensor with overheating protec- tion is to be replaced, contact the manufacturer info@huum- sauna.com. • For unique problems that are not covered in the installation manual, contact your vendor to ensure safety.
-
Page 15: Warranty Terms
• product has been modified in any way • warranty period is over • product is not complete All demands shall be presented directly to HUUM Sauna OÜ address: Vinkli tn 2, Tartu, 51014, Estonia or using e-mail: info@huumsauna.com www.huumsauna.com... - Page 17 WiFi/LOCAL CONSOLE DE COMMANDE D’APPAREIL DE CHAUFFAGE 18 kW Installation et Instructions utilisateur REMARQUE! Les instructions suivantes pour les travaux électriques doi- vent être exécutées par un électricien certifié. REMARQUE! Cet appareil électrique n’est pas prévu pour être utilisé par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissance, à...
-
Page 18: Avant L'installation
• Le fabricant a le droit d’effectuer des améliorations sur l’appareil. La dernière version du manuel d’opération peut être trouvée sur la page web (www.huum.eu) • Assurez-vous que les câbles du bâtiment en provenance du tableau principal et en direction de l’emplacement désiré du sauna ont une section de profil suffisante. - Page 20 INSTALLATION DE L’APPAREIL ÉLECTRIQUE DE CONTRÔLE UKU • Avant l’installation, déconnectez l’appareil de chauffage électrique de l’alimentation principale sur le tableau principal. • L’appareil de contrôle doit être installé à l’extérieur du hammam, au niveau des yeux de l’utilisateur à proximité de la porte, ou conformément aux recommandations du fabricant.
- Page 21 PANNEAU DE CONTRÔLE – UKU Avec un étui en bois • Retirez le couvercle arrière du panneau de contrôle UKU et attachez-le au mur. • Attachez le couvercle arrière au mur de manière à ce que le bord supérieur du panneau de contrôle soit au niveau des yeux. •...
- Page 22 • Fixez l’aimant sur la porte. Il doit permettre à la porte de se fermer et doit passer directement par le montant de la porte. • Fixez le capteur au montant de la porte afin que lorsque la porte se ferme, le capteur soit aligné avec l’aimant. La distance maxi- male entre les parties de l’interrupteur de porte doit être de 0.2 in (5 mm) lorsque la porte est fermée.
- Page 23 à une application mobile spéciale en plus du panneau de contrôle. De cette manière, vous pouvez faire fonctionner le sauna lorsque vous êtes loin de votre domicile. Téléchargez l’application HUUM depuis la page d’application du système d’exploitation de votre téléphone mobile: •...
- Page 24 nent correctement et si vos commandes atteignent réellement le sauna. Les commandes devraient être exécutées dans un délai de 60 secondes. Dans le cas où les fonctions de l’applica- tion mobile ne fonctionnent pas, contactez le fabricant: info@ huumsauna.com.
- Page 25 TEST REMARQUE! Faites faire les tests par un électricien qualifié. AVERTISSEMENT! Risque de choc électrique ! Les tests doivent être effectués lorsque l’alimentation est sous tension. • Vérifiez les bornes d’alimentation du disjoncteur et le module principal. De mauvaises connexions peuvent provoquer un incendie.
- Page 26 MANUEL D’OPÉRATION • Pour mettre en marche le panneau de contrôle, démarrer ou éteindre le chauffage, appuyez brièvement sur le bouton. • Pendant le chauffage, l’icône de chauffage apparaîtra au-dessus de la valeur de température. • Si vous voyez l’icône , vous n’êtes pas connecté...
- Page 27 Minuterie • Pour activer la fonction de minuterie, appuyez et maintenant le bouton pendant 3 secondes. • Lorsque le temps souhaité est sélectionné, un appui court unique sur le bouton active la minuterie. La fonction de la minute- rie ne s’activera pas à moins que vous appuyiez sur le bouton! Éclairage •...
- Page 28 INFORMATIONS GÉNÉRALES DE SÉCURITÉ POUR L’UTILISATEUR • Si la protection thermique 266 F (130 C) s’est déclenchée, con- sultez la condition et la sécurité du sauna. Si le capteur de chaleur avec une protection contre la surchauffe est remplacé, contactez le fabricant nwtpou@gmail.com.
- Page 29 conséquent, ne jetez pas les anciens appareils avec les déchets ménagers. • Éteignez le disjoncteur du sauna depuis le tableau principal si s n’avez pas l’intention d’utiliser le sauna pendant une période prolongéenot intend to use the sauna for an extended period.
-
Page 30: Conditions De Garantie
été modifié de quelque manière que ce soit • la période de garantie est passée • le produit est incomplet Toutes les demandes devraient être présentées directement à HUUM Sauna OÜ adresse: Vinkli tn 2, Tartu, 51014, EE ou utilisez l’email: info@ huumsauna.com www.huumsauna.com... - Page 31 #huumsauna www.huumsauna.com...
