Moduł - RCU-AHUBOX-1C R14
MODUŁ STERUJĄCY RCU-AHUBOX-1C R14

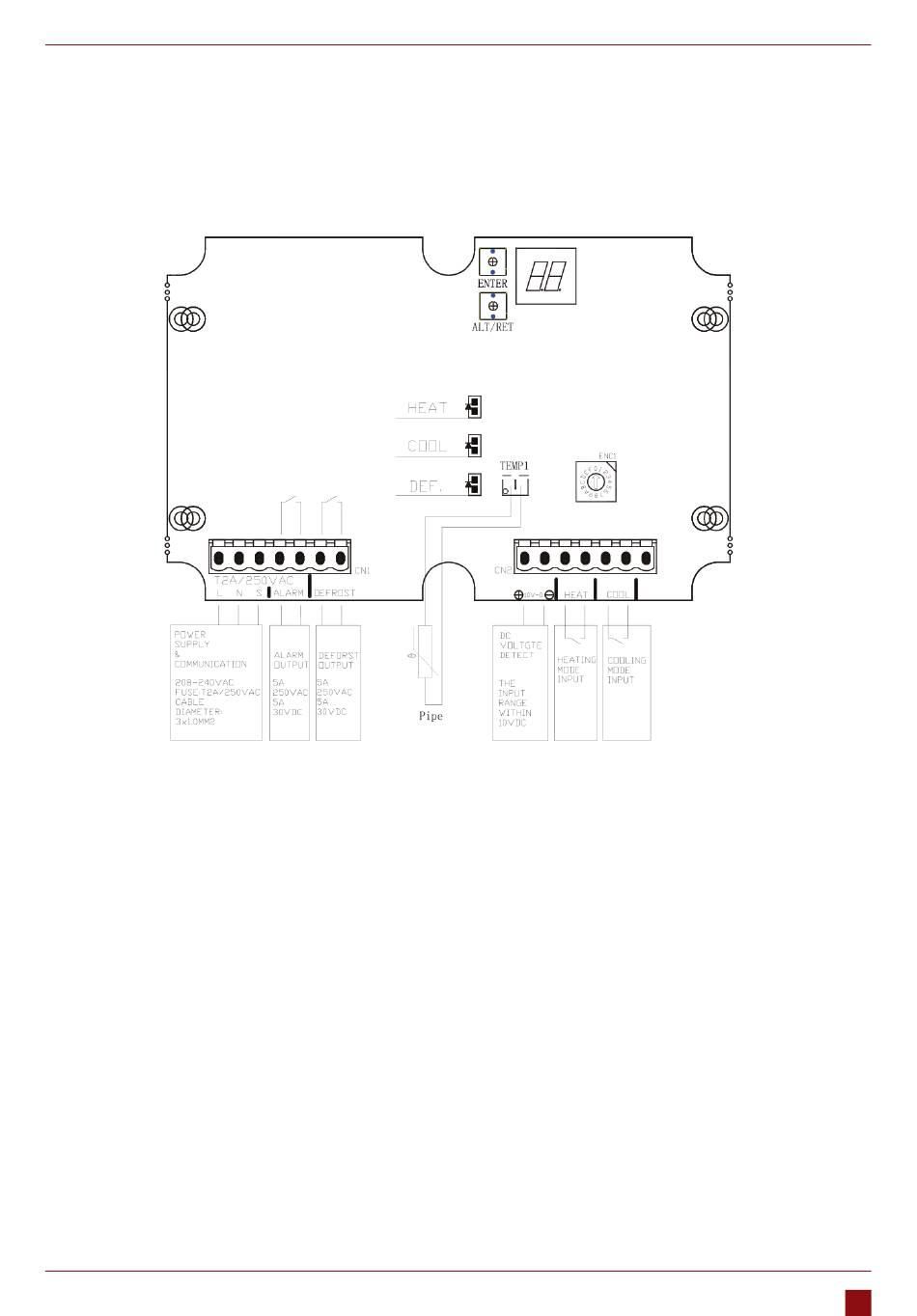

5. FUNKCJE I OPIS PODŁĄCZEŃ
L, N, 5 — Zasilanie modułu RCU i komunikacja z jednostką zewnętrzną 230V,1-f, 50Hz. Rozmiar kabla 3x1.0
mm
2.
ALARM — Zaciski sygnalizacji alarmu. W przypadku wystąpienia problemu/błędu i modułu sterującego lub
agregat W trybie alarmu obwód między zaciskami zostanie zamknięty. Wyjście cyfrowe 5A-250VAC lub
5A-30VDC.
DEFROST — Zaciski funkcji odszraniania. W momencie kiedy jednostka zewnętrzna pracuje w trybie
odszraniania, obwód zacisków DEFROST jest zamknięty. Sygnał można wykorzystać np. do przełączania
wentylatorów centrali wentylacyjnej na niski bieg, aby nie dopuścić do nadmiernego wychładzania
pomieszczenia.
TEMP1 — Zacisk czujnik temperatury T2 (czujnik temperatury parownika). czujnik temperatury należy
umieścić na środku wymiennika ciepła.
0-10V — Zacisk wejścia analogowego przewodu sterującego z centrali do kontroli wydajności jednostki
zewnętrznej.
