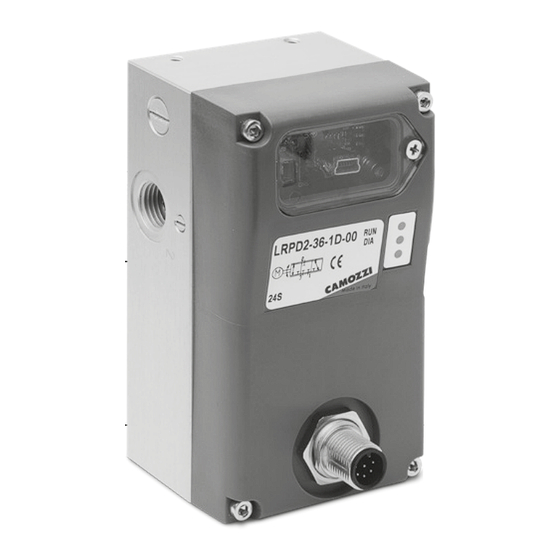

Camozzi LRXD Series Use And Maintenance Instructions

Servo valvole digitali Serie LRXD
Istruzioni d'uso e manutenzione
I prodotti risultano essere in conformità con quanto previsto dalle seguenti direttive comunitarie:
2014/30/UE "Compatibilità elettromagnetica"
Essi rispondono per intero o per le sole parti applicabili alle seguenti norme armonizzate:
EN 61000-6-2 - EN 61000-4-2 - EN 61000-4-3 - EN 61000-4-4 - EN 61000-4-5
EN 61000-4-6 - EN 61000-4-8
e alle seguenti norme tecniche: ISO 4414:2010 Pneumatica - Regole generali e requisiti di sicurezza
per i sistemi e i loro componenti.
Per ulteriori informazioni relative alle dichiarazioni di conformità consultare la sezione Certificazioni sul sito
http://catalogue.camozzi.com
Per maggiori informazioni su identificazione del prodotto, raccomandazioni generali, caratteristiche e condizioni
di utilizzo generali, circuito elettrico/pneumatico, trasporto e stoccaggio del prodotto, installazione e messa in
servizio, identificazione dei guasti e/o situazioni eccezionali, limitazioni d'utilizzo, manutenzione, informazioni
ecologiche, contatti, consultare il manuale di utilizzo e manutenzione disponibile sul sito http://catalogue.camozzi.com
nella sezione Manuali e Software.

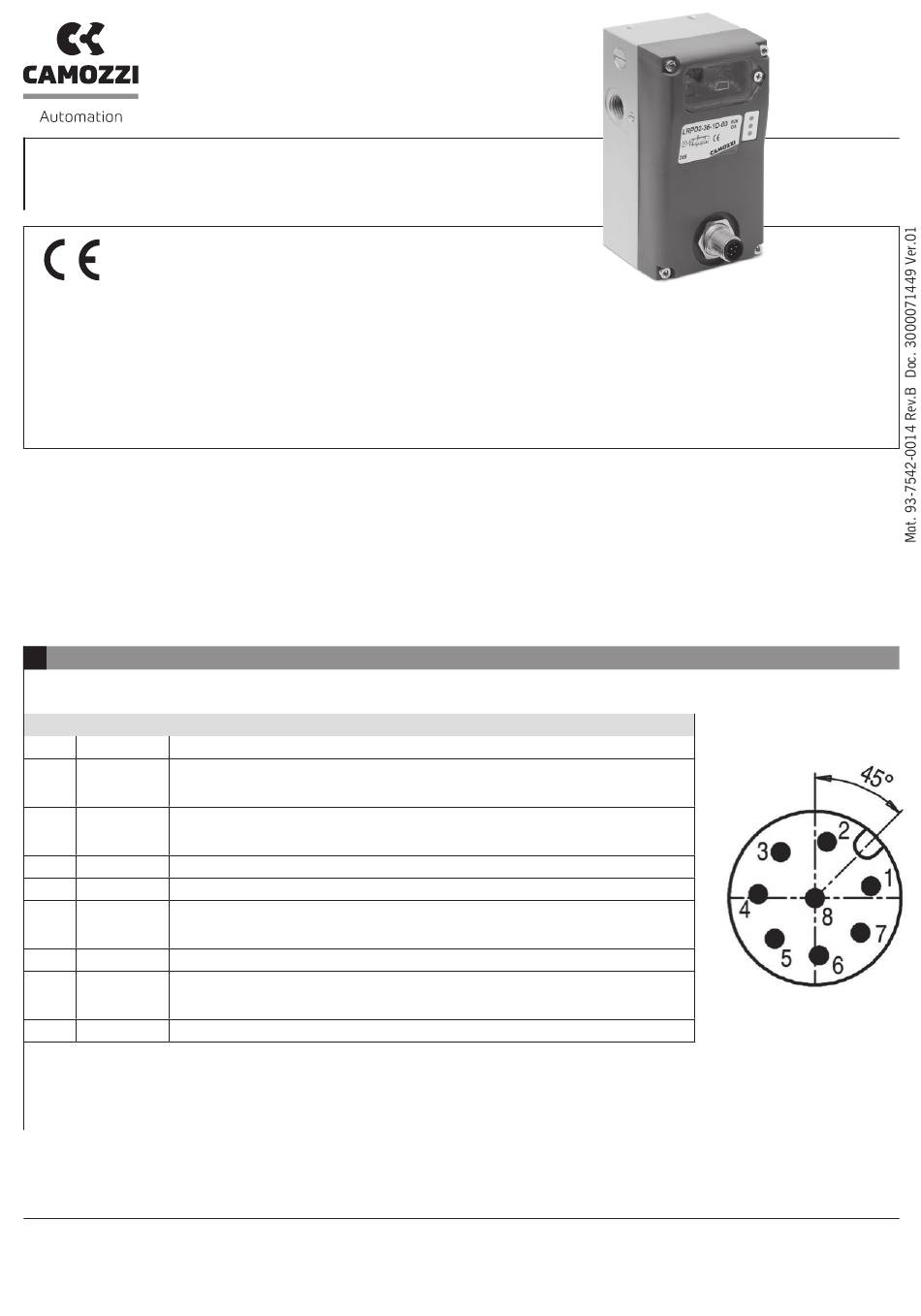

Piedinatura del connettore
Si riporta la piedinatura del connettore M12 8 poli presente nella parte superiore della servo valvola Serie LRXD:
Pin Segnale Descrizione
Alimentazione +5V per trasduttori esterni (riferita a GND).
1 +5V
In caso d'utilizzo ricordarsi di collegare RIF- con GND
Alimentazione 24V DC (logica e motore): collegare al polo
2 24V DC
positivo dell'alimentazione 24V DC (riferita a GND)
3 RIF- Polo negativo del Set point
4 RIF+ Polo positivo del Set point
Segnale di feedback trasduttore esterno
5 EXT
0-5V / 0-10V / 4-20mA (riferito a RIF-)
6 FBK Segnale di feedback 0-10V / 4-20mA (riferito a GND)
Comune (riferimento pin 1 e 2): collegare al polo negativo
7 GND
dell'alimentazione 24V DC (obbligatorio)
8 CMD Segnale di comando 0-10V per valvola slave (riferito a GND)
Qualora si vogliano modificare le impostazioni di fabbrica della Servovalvola Serie LRXD effettuare il download
del file di setup del software "LrxdConfigurator", disponibile sul sito http://catalogue.camozzi.com nella sezione
Manuali e Software, e procedere alla sua installazione seguendo le indicazioni proposte a video durante il processo
di installazione.
Camozzi Automation spa
Società Unipersonale
Via Eritrea, 20/I - 25126 Brescia - Italia
Tel. +39 030 37921 - Fax +39 030 2400464
info@camozzi.com
www.camozzi.com
CONNETTORE ALIMENTAZIONE
Assistenza tecnica
Informazioni sui prodotti
e richieste d'intervento
Tel. +39 030 3792790
service@camozzi.com
Certificazione di Prodotto
Informazioni relative a
certificazioni di prodotto, marcatura CE,
dichiarazioni di conformità e istruzioni
productcertification@camozzi.com
Made in Italy
