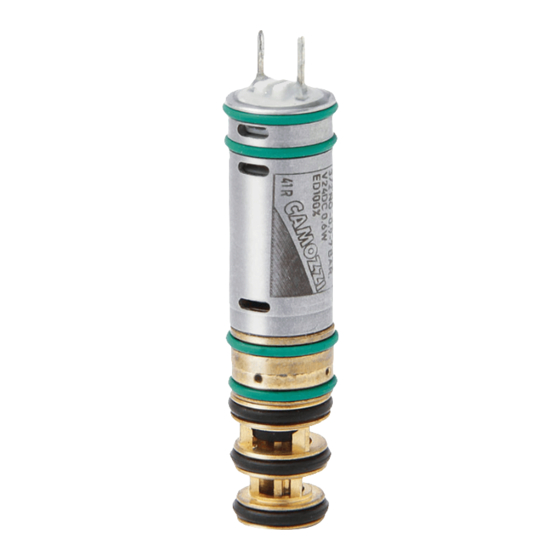

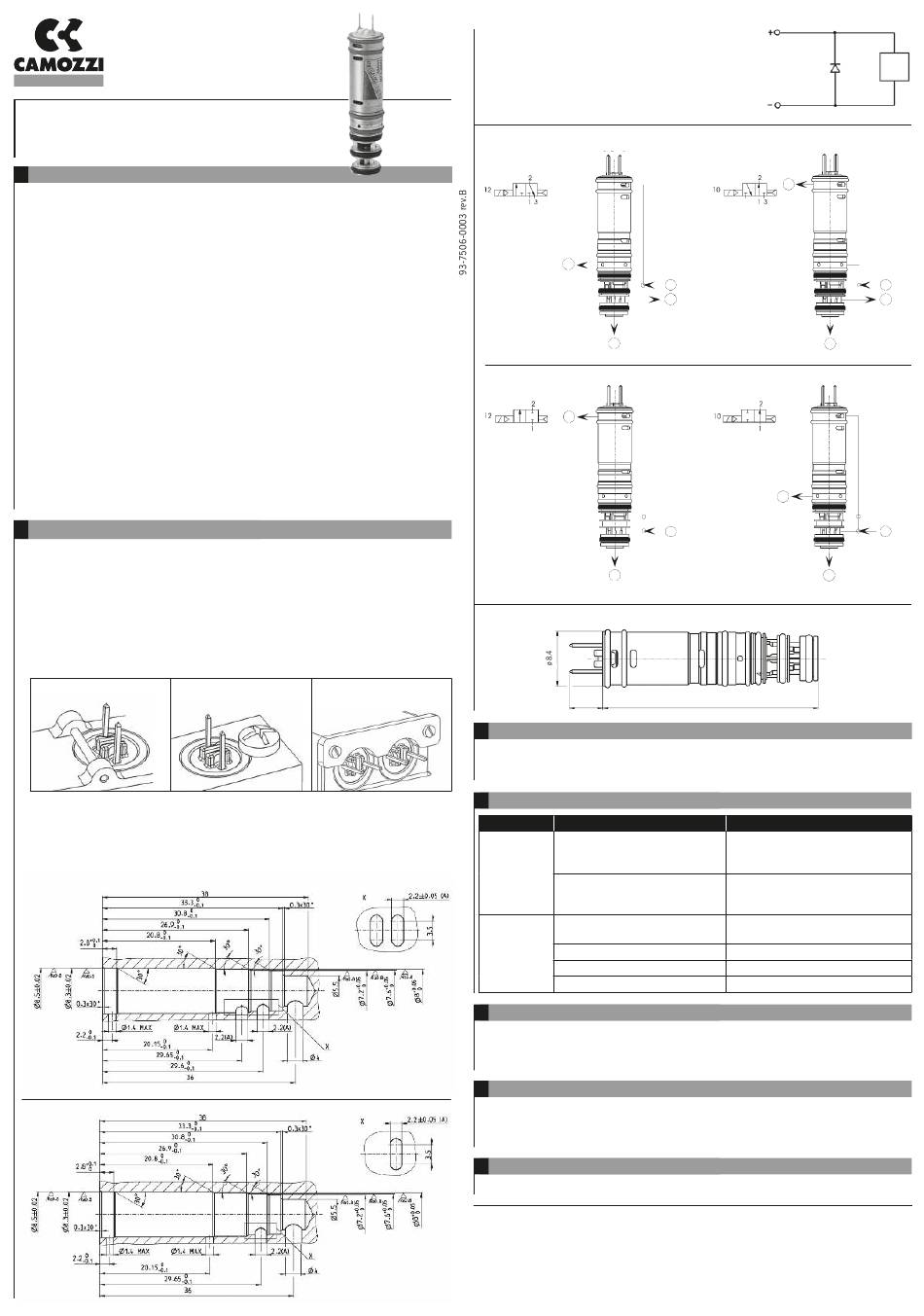

Camozzi K8B Series Use And Maintenance Instruction

Elettrovalvole a comando indiretto
Serie K8B
Istruzioni d'uso e manutenzione
1 Raccomandazioni generali
• Alcuni pericoli sono associabili al prodotto solamente dopo che è stato installato sulla macchina/attrezzatura.
È compito dell'utilizzatore finale individuare tali pericoli e ridurre i rischi ad essi associati.
• Per informazioni riguardanti l'affidabilità dei componenti, contattare Camozzi.
• Prima di procedere con l'utilizzo del prodotto leggere attentamente le informazioni contenute nel presente
documento.
• Le istruzioni contenute nel presente manuale devono essere osservate congiuntamente alle istruzioni ed alle
ulteriori informazioni, che possono essere reperite utilizzando i seguenti riferimenti:
- Sito web http://www.camozzi.com
- Catalogo generale Camozzi
- Servizio assistenza tecnica
• Montaggio e messa in servizio devono essere effettuati solo da personale qualificato e autorizzato, in base
alle presenti istruzioni.
• È responsabilità del progettista della macchina/impianto eseguire correttamente la scelta del componente
pneumatico più opportuno in funzione dell'impiego necessario.
• Per tutte quelle situazioni di utilizzo non contemplate in questo manuale e in situazioni in cui potrebbero
essere causati danni a cose, persone o animali, contattare prima Camozzi.
• Non effettuare interventi modifiche non autorizzate sul prodotto. In tal caso, eventuali danni provocati a cose
persone o animali, sono da ritenersi responsabilità dell'utilizzatore.
• Si raccomanda di rispettare tutte le norme di sicurezza interessate dal prodotto.
• Non intervenire sulla macchine / impianto se non dopo aver verificato che le condizioni di lavoro siano sicure.
• Prima dell'installazione o della manutenzione assicurarsi che siano attivate le posizioni di blocco di sicurezza
specificamente previste, in seguito interrompere l'alimentazione elettrica (se necessario) e l'alimentazione
di pressione dell'impianto, smaltendo tutta l'aria compressa residua presente nell'impianto e disattivando
l'energia residua immagazzinata in molle, condensatori e recipienti.
• Dopo l'installazione o la manutenzione è necessario ricollegare l'alimentazione pneumatica ed elettrica
(se necessario) dell'impianto e controllare il regolare funzionamento e la tenuta del prodotto nella sua sede.
In caso di mancanza di tenuta o di mal funzionamento, il prodotto non deve essere messo in funzione.
• Per ridurre il rumore causato dall'aria in scarico dal componente, prevedere l'utilizzo di silenziatori
o convogliare il fluido in una zona in cui, durante il normale funzionamento, non arrechi disturbo.
2 Installazione e messa in servizio
• Durante la fase di disimballaggio prestare attenzione a non danneggiare il prodotto e alla pulizia dell'ambiente.
• Dimensionare in modo adeguato il passaggio dell'aria in scarico, un dimensionamento non corretto potrebbe
pregiudicare le prestazioni. Verificare che la minima sezione di passaggio prevista sia sempre maggiore
o uguale a 12,5 mm², pari ad un Ø 4 mm.
• Verificare eventuali danni dovuti al trasporto o allo stoccaggio del prodotto, come OR incisi o pin di
collegamento piegati.
• Separare i materiali relativi all'imballo al fine di consentirne il recupero o lo smaltimento nel rispetto delle
norme vigenti nel proprio paese.
• Prevedere sistemi di bloccaggio della valvola nella sede, utilizzare piastrine, spine, viti o qualsiasi altro
sistema di ritenzione che eviti la fuoriuscita della valvola quando questa è in pressione, facendo attenzione
a non danneggiare il prodotto.
Esempio di bloccaggio Esempio di bloccaggio
con spina con vite
• Prima di posizionare il componente nella sede, verificare che non siano presenti bave o altri detriti che
potrebbero causare malfunzionamenti.
• In presenza di forti vibrazioni prevedere appositi dispositivi / sistemi in grado di attutirne l'effetto sul
componente.
• È compito dell'utilizzatore prevedere una connessione elettrica sicura.
• La sede dell'elettrovalvola deve essere realizzata secondo il disegno sotto riportato.
SEDE 3 VIE
SEDE 2 VIE
• Per il collegamento elettrico del prodotto, utilizzare
connettori compatibili con pin quadrati di lato 0,55 mm
ed interasse fra di essi 4 mm (vedi codice Camozzi 120-J803).
• Prevedere l'utilizzo di diodi di ricircolo, o di altri sistemi
per abbattere le sovratensioni che si generano durante
il rilascio della valvola, seguire l'esempio indicato.
• Connettere pneumaticamente l'elettrovalvola secondo lo schema indicato in figura
3/2 NC
Made in Italy
1 = alimentazione
2 = utilizzo
3 = scarico
R = scarico pilotaggio
2/2 NC
1 = alimentazione
2 = utilizzo
R = scarico pilotaggio
• Dimensioni elettrovalvola
Esempio di bloccaggio
con piastrina
3 Utilizzo
• Il prodotto deve essere alimentato esclusivamente con gas inerti o aria compressa filtrata e non lubrificata
secondo ISO 8573-1 classe 2.4.2.
• L'impiego con liquidi o gas non inerti esula dalle modalità di uso consentite.
4 Identificazione dei guasti
Tipo di guasto Cause
La valvola
non si aziona
La valvola
perde
5 Limitazioni d'utilizzo
• Non superare le specifiche tecniche riportate nel paragrafo "Caratteristiche generali" sul catalogo generale
Camozzi.
• A meno di specifiche destinazioni d'uso, non utilizzare il prodotto in ambienti in cui si potrebbe verificare
il diretto contatto con gas corrosivi, prodotti chimici, acqua salata, acqua o vapore.
6 Manutenzione
• Verificare le condizioni per prevenire l'improvviso rilascio di pezzi, quindi sospendere l'erogazione
dell'alimentazione e permettere lo scarico di pressioni residue prima di intervenire.
• Scaricare la pressione all'interno dell'impianto.
• Non disassemblare mai un'unità in pressione.
7 Informazioni ecologiche
• Rispettare le norme vigenti in materia di smaltimento del prodotto.
Camozzi spa
Società Unipersonale
Via Eritrea, 20/I
25126 Brescia - Italia
Tel. +39 030 37921
Fax +39 030 2400464
info@camozzi.com
www.camozzi.com
3/2 NO
R
1
2
3
2/2 NO
R
1
2
5.1 33
Rimedio
La tensione di azionamento non Alimentare elettricamente
raggiunge il valore nominale entro il componente in modo corretto
un range ±10%
La pressione in ingresso
non raggiunge il valore minimo
ammesso
Pressione fuori dai range ammessi
OR danneggiati Sostituzione OR
Pulire sede da eventuali bave o detriti
Presenza di sporco nella sede
Sede valvola fuori tolleranza Realizzazione di una sede corretta
Assistenza tecnica
Informazioni sui prodotti
e richieste d'intervento
Tel. +39 030 3792790
service@camozzi.com
valvola
K8B
R
1
2
3
R
1
2
Alimentare pneumaticamente
il componente in modo corretto
Alimentare pneumaticamente
il componente in modo corretto
Certificazione di Prodotto
Informazioni relative a
certificazioni di prodotto, marcatura CE,
dichiarazioni di conformità e istruzioni
productcertification@camozzi.com
