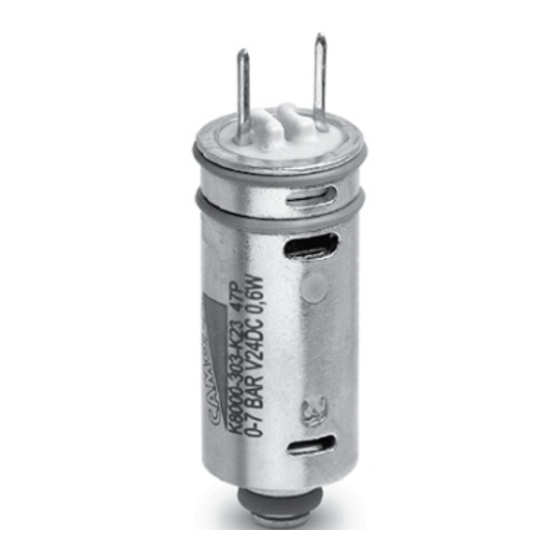

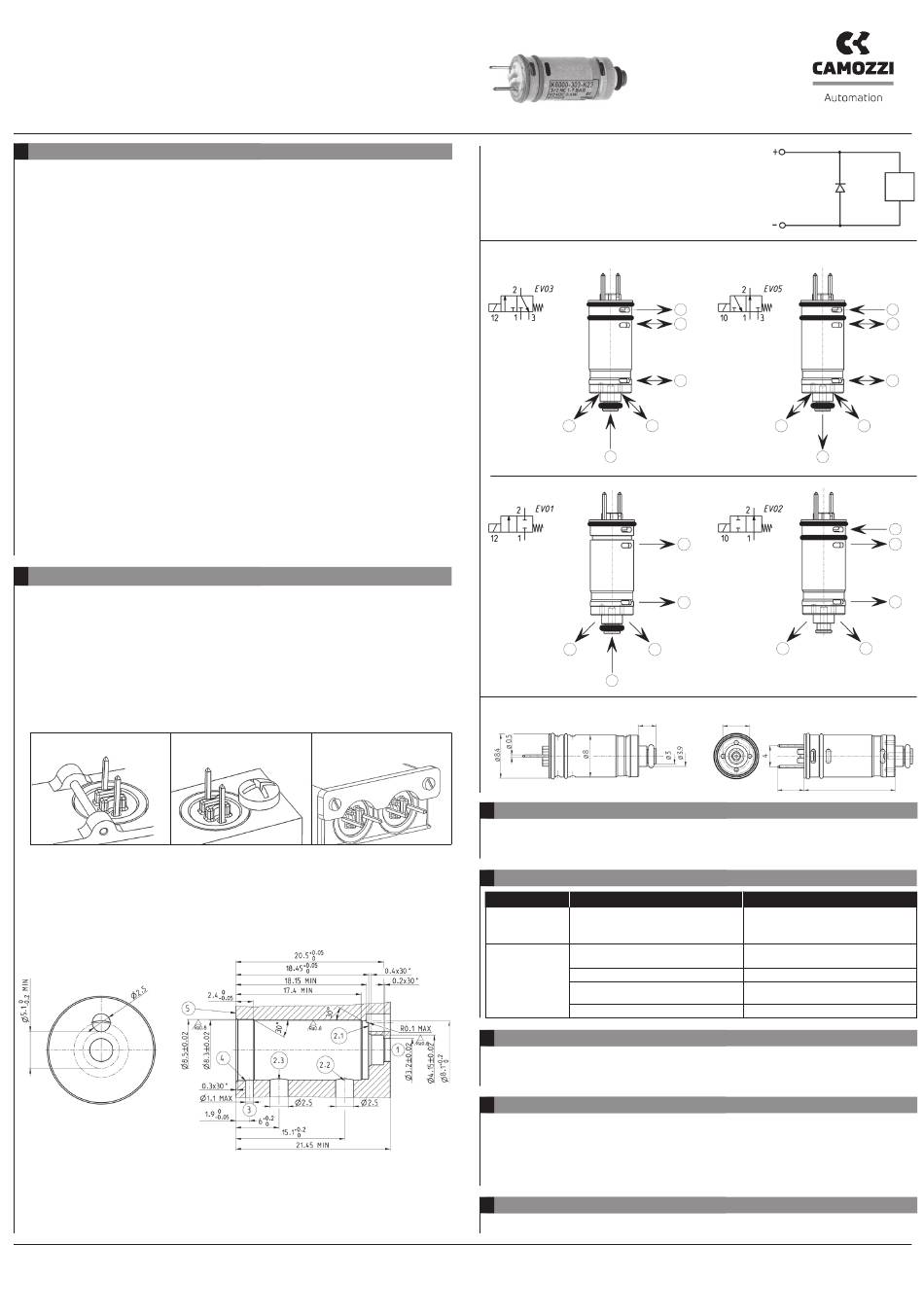

Camozzi K8 Series Use And Maintenance Instructions

Elettrovalvole a comando indiretto
Serie K8
Istruzioni d'uso e manutenzione
Mat. 93-7506-0001 Rev.D Doc. 3000071611 Ver.01
1 Raccomandazioni generali
• Alcuni pericoli sono associabili al prodotto solamente dopo che è stato installato sulla
macchina/attrezzatura. È compito dell'utilizzatore finale individuare tali pericoli e ridurre
i rischi ad essi associati.
• Per informazioni riguardanti l'affidabilità dei componenti, contattare Camozzi.
• Prima di procedere con l'utilizzo del prodotto leggere attentamente le informazioni
contenute nel presente documento.
• Le istruzioni contenute nel presente manuale devono essere osservate congiuntamente
alle istruzioni ed alle ulteriori informazioni, che possono essere reperite utilizzando
i seguenti riferimenti:
- Sito web http://www.camozzi.com
- Catalogo generale Camozzi
- Servizio assistenza tecnica
• Montaggio e messa in servizio devono essere effettuati solo da personale qualificato
e autorizzato, in base alle presenti istruzioni.
• È responsabilità del progettista della macchina/impianto eseguire correttamente la scelta
del componente pneumatico più opportuno in funzione dell'impiego necessario.
• Per tutte quelle situazioni di utilizzo non contemplate in questo manuale e in situazioni in
cui potrebbero essere causati danni a cose, persone o animali, contattare prima Camozzi.
• Non effettuare interventi modifiche non autorizzate sul prodotto. In tal caso, eventuali
danni provocati a cose persone o animali, sono da ritenersi responsabilità dell'utilizzatore.
• Si raccomanda di rispettare tutte le norme di sicurezza interessate dal prodotto.
• Non intervenire sulla macchine/impianto se non dopo aver verificato che le condizioni
di lavoro siano sicure.
• Prima dell'installazione o della manutenzione assicurarsi che siano attivate le posizioni di
blocco di sicurezza specificamente previste, in seguito interrompere l'alimentazione elettrica
(se necessario) e l'alimentazione di pressione dell'impianto, smaltendo tutta l'aria compressa
residua presente nell'impianto e disattivando l'energia residua immagazzinata in molle,
condensatori e recipienti.
• Dopo l'installazione o la manutenzione è necessario ricollegare l'alimentazione pneumatica
ed elettrica (se necessario) dell'impianto e controllare il regolare funzionamento e la tenuta
del prodotto nella sua sede. In caso di mancanza di tenuta o di mal funzionamento,
il prodotto non deve essere messo in funzione.
• Per ridurre il rumore causato dall'aria scaricata dal componente, prevedere l'utilizzo
di silenziatori o convogliare il fluido in una zona in cui, durante il normale funzionamento,
non si arrechi disturbo.
2 Installazione e messa in servizio
• Durante la fase di disimballaggio prestare attenzione a non danneggiare il prodotto
e alla pulizia dell'ambiente.
• Dimensionare in modo adeguato il passaggio dell'aria in scarico, un dimensionamento
non corretto potrebbe pregiudicare le prestazioni.
• Verificare eventuali danni dovuti al trasporto o allo stoccaggio del prodotto, come OR incisi
o pin di collegamento piegati.
• Separare i materiali relativi all'imballo al fine di consentirne il recupero o lo smaltimento
nel rispetto delle norme vigenti nel proprio paese.
• Prevedere sistemi di bloccaggio della valvola nella sede, utilizzare piastrine, spine,
viti o qualsiasi altro sistema di ritenzione che eviti la fuoriuscita della valvola quando questa
è in pressione, facendo attenzione a non danneggiare il prodotto.
Esempio di bloccaggio Esempio di bloccaggio
con spina con vite
• Prima di posizionare il componente nella sede, verificare che non siano presenti bave
o altri detriti che potrebbero causare malfunzionamenti.
• In presenza di forti vibrazioni prevedere appositi dispositivi/sistemi in grado di attutirne
l'effetto sul componente.
• È compito dell'utilizzatore prevedere una connessione elettrica sicura.
• La sede dell'elettrovalvola deve essere realizzata secondo il disegno sotto riportato.
1 = alimentazione
2.1 = utilizzo suggerito per versione NC
2.2 = utilizzo suggerito per versione NC
2.3 = utilizzo suggerito per versione NA
Camozzi Automation spa
Via Eritrea, 20/I
25126 Brescia - Italia
Tel. +39 030 37921
www.camozzi.com
Esempio di bloccaggio
con piastrina
3 = scarico
4 = esente da bave
5 = questa superficie deve essere allineata con la
superficie superiore dell'armatura della valvola
Assistenza tecnica
Informazioni sui prodotti e richieste d'intervento
Tel. +39 030 3792790
service@camozzi.com
• Per il collegamento elettrico del prodotto,
utilizzare connettori compatibili con pin quadrati
di lato 0,55 mm ed interasse fra di essi 4 mm.
• Prevedere l'utilizzo di diodi di ricircolo, o di altri sistemi
per abbattere le sovratensioni che si generano durante
il rilascio della valvola, seguire l'esempio sotto indicato.
• Per orientare la valvola quando è inserita nella sede,
utilizzare l'apposito taglio per cacciavite.
• Connettere pneumaticamente l'elettrovalvola secondo lo schema indicato in figura
3/2 NC
2 2
1 = alimentazione
2 = utilizzo
1
3 = scarico
2/2 NC
2 2
1 = alimentazione
1
2 = utilizzo
• Dimensioni elettrovalvola
3.5
3 Utilizzo
• Il prodotto deve essere alimentato esclusivamente con aria compressa filtrata a 5 µm
e senza lubrificazione.
• L'impiego con liquidi o gas non inerti esula dalle modalità di uso consentite.
4 Identificazione dei guasti
Tipo di guasto Cause
La valvola La tensione di azionamento non
non si aziona raggiunge il valore nominale entro
un range ±10%
La valvola Pressione fuori dai range ammessi
perde
OR danneggiati
Presenza di sporco nella sede
Sede valvola fuori tolleranza
5 Limitazioni d'utilizzo
• Non superare le specifiche tecniche riportate sul catalogo generale Camozzi.
• A meno di specifiche destinazioni d'uso, non utilizzare il prodotto in ambienti in cui si potrebbe
verificare il diretto contatto con gas corrosivi, prodotti chimici, acqua salata, acqua o vapore.
6 Manutenzione
• Verificare le condizioni per prevenire l'improvviso rilascio di pezzi, quindi sospendere
l'erogazione dell'alimentazione e permettere lo scarico di pressioni residue prima di intervenire.
• Scaricare la pressione all'interno dell'impianto.
• Non disassemblare mai un'unità in pressione.
• Per mantenere invariate le prestazioni, azionare le valvole alla tensione nominale almeno
una volta al mese.
7 Informazioni ecologiche
• Rispettare le norme vigenti in materia di smaltimento del prodotto.
Certificazione di Prodotto
Informazioni relative a certificazioni di prodotto,
marcatura CE, dichiarazioni di conformità e istruzioni
productcertification@camozzi.com
3/2 NO
3
2
2
2
3
2/2 NO
2
2
2
5.2
5.1 17.6
Rimedio
Alimentare elettricamente
il componente in modo corretto
Alimentare pneumaticamente
il componente in modo corretto
Sostituzione OR
Pulire sede da eventuali bave
o detriti
Realizzazione di una sede corretta
Made in Italy
valvola
K8
1
2
2
2
1
2
2
2
