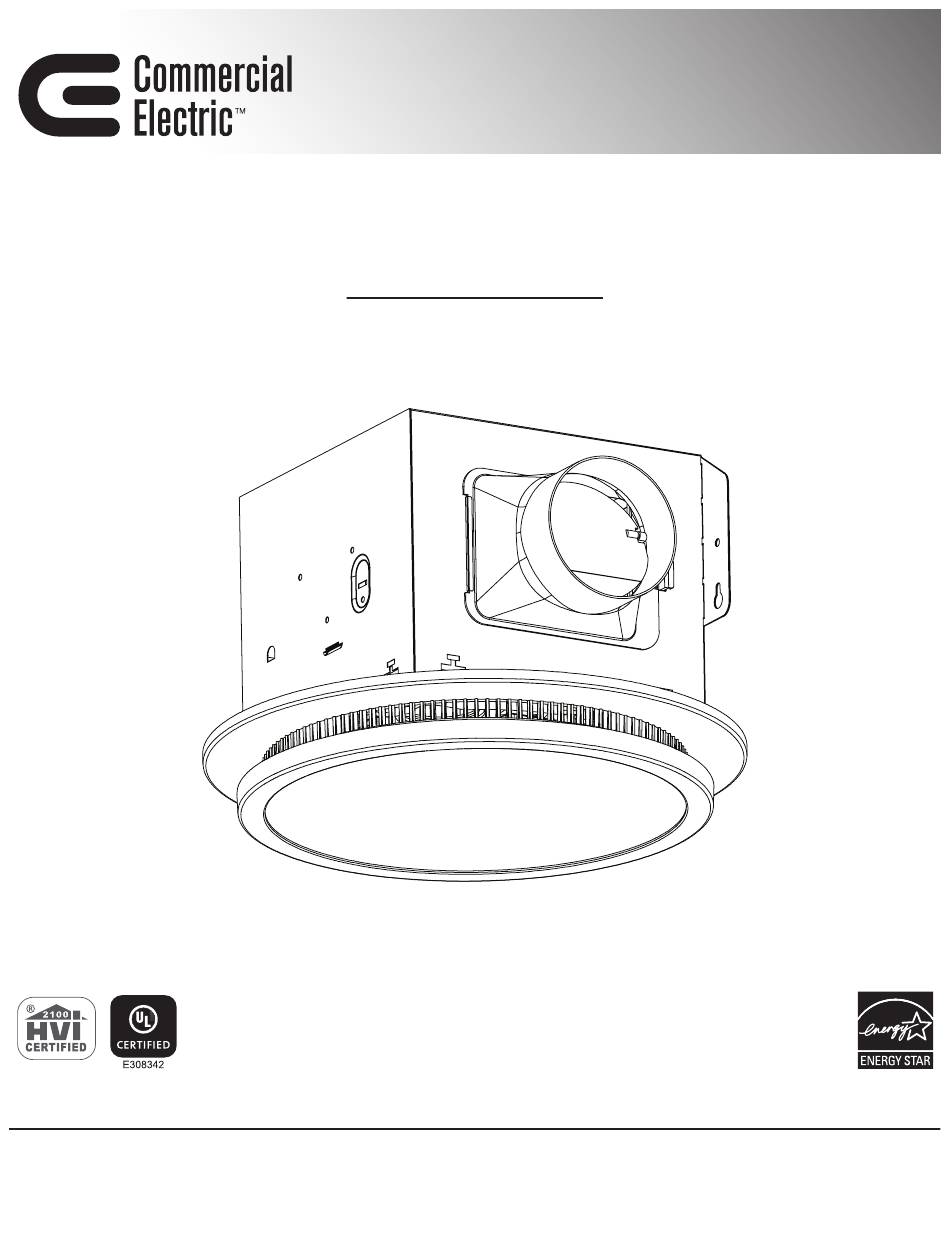

Item #1010 996 753
Model 7130-20-CE
USE AND CARE GUIDE

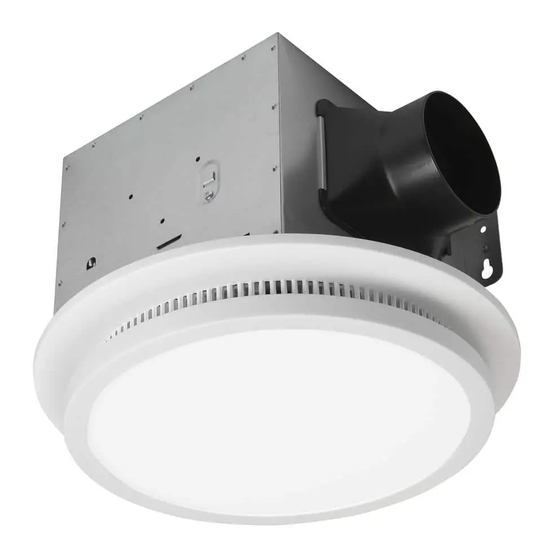

VENTILATION FAN WITH HUMIDITY SENSOR, BLUETOOTH
®
SPEAKERS, LED LIGHT, AND NIGHT LIGHT
Questions, problems, missing parts? Before returning to the store,
call Commercial Electric Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-877-527-0313
HOMEDEPOT.COM
®
The BLUETOOTH
word mark and logos are registered trademarks owned by BLUETOOTH SIG, Inc. and any use of the said mark by
Homewerks Worldwide is under license. Other trademark and trade names are those of their respective owners.
THANK YOU
We appreciate the trust and confidence you have placed in Commercial Electric through the purchase of this ventilation fan. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Commercial Electric!
READ AND SAVE THESE INSTRUCTIONS
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Commercial Electric 7130-20-CE
Summary of Contents for Commercial Electric 7130-20-CE
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Commercial Electric through the purchase of this ventilation fan. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
-
Page 2: Table Of Contents
Table of Contents Safety Information ............2 Dimensions ................6 Warranty ................3 Wiring ..................6 Product Specifications ........... 3 Typical Installation ............7 UL Compliance ............... 3 Installation - New Construction ........7 FCC Compliance ............. 4 Installation - Existing Construction ......11 Pre-Installation ............... -
Page 3: Warranty
Warranty WHAT IS COVERED FAN – LIMITED 3-YEAR WARRANTY If the fan fails due to a defect in materials or workmanship at any time during the first THREE years of ownership, the manufacturer will replace it free of charge, postage-paid at their option. This warranty does not cover products that have been abused, altered, damaged, misused, cut or worn. -
Page 4: Fcc Compliance
FCC Compliance This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. -
Page 5: Tools Required
Pre-Installation (continued) TOOLS REQUIRED (NOT INCLUDED) Flathead Hammer Drill bits Duct tape screwdriver Phillips Utility knife or Electric drill screwdriver drywall saw PACKAGE CONTENTS Part Description Quantity Fan housing Grille with BLUETOOTH speakers and LED light ® LCD touchpad wall switch HARDWARE INCLUDED Part Description... -
Page 6: Dimensions
Pre-Installation (continued) DIMENSIONS Ceiling Ceiling Ceiling Housing Housing Housing Opening (L) Opening (W) Opening (H) Dimension (L) Dimension (W) Dimension (H) 9-1/4 in. 9-1/4 in. 8-1/4 in. 9 in. 9 in. 7-11/16 in. WIRING All wiring must be connected for full functionality. The grille must be connected to the fan housing before supplying power to the fan in order for the LCD Touchpad Wall Switch to pair with the fan properly. -
Page 7: Typical Installation
Typical Installation □ It is recommended to apply proper insulation around the fan to minimize heat loss and gain. Roof cap (with built-in □ This fan is designed to be installed damper) using a 4-in. duct. Using a rigid duct is Properly insulate recommended. - Page 8 Installation - New Construction (continued) Securing the fan housing Joist □ Mount the fan housing (A) to the joist by inserting wood screws (AA) into the holes indicated on the metal tabs of the fan housing (A). □ Tighten the wood screws (AA) until the fan housing (A) is firmly secured to the joist.
- Page 9 Installation - New Construction (continued) Connecting the duct 4 in. duct □ Connect a 4 in. circular duct (not supplied) to the duct connector on the fan housing (A), securing it with duct tape or a clamp. □ Vent the duct to the outside. □...
-
Page 10: Installing The Grille
Installation - New Construction (continued) Joining the connectors □ Join the connectors for the BLUETOOTH speakers and LED ® light from the fan housing (A) to the grille (B). The grille (B) must be connected before turning on power to the fan. Mounting Housing springs... -
Page 11: Installation - Existing Construction
Installation - Existing Construction WARNING: RISK OF ELECTRIC SHOCK. Ensure the electricity to the wires you are working on is shut off. Either remove the fuse or turn off the circuit breaker before removing the existing bath fan or installing the new one. Removing the existing fan □... -
Page 12: Connecting The Duct
Installation - Existing Construction (continued) Removing the wiring box knockout □ Remove the wiring box cover from the fan housing (A) with a Phillips screwdriver (not included). □ Remove the wiring knockout from the wiring box cover with a flathead screwdriver (not included). Wiring cover Quick... - Page 13 Installation - Existing Construction (continued) Inserting the fan housing □ With the wiring and duct connected, insert the fan housing (A) through the existing hole in the drywall. □ Position the fan housing (A) so the bottom edge of the fan housing (A) is flush with the ceiling board.
-
Page 14: Connecting Your Bluetooth ® Device To The Speaker
NOTE: While your device can maintain multiple pairing records, it can only connect to one accessory at a time. This prevents your device from sending your data to the wrong BLUETOOTH® accessory. 5. Choose the Commercial Electric speaker, and then enter a passkey or PIN (0000) if prompted. 6. When pairing is complete, use the BLUETOOTH speaker to play audio from your device. -
Page 15: Care And Cleaning
Care and Cleaning CAUTION: Before attempting to clean the fixture, disconnect the power to the fixture by turning the breaker off or removing the fuse from the fuse box. See safety information before proceeding. Routine maintenance should be done at least once a year. □... -
Page 16: Cleaning The Housing
Care and Cleaning (continued) Cleaning the housing □ Wipe the fan housing (A) with a damp cloth and wipe dry. Rejoining the connectors □ Join the connectors for the BLUETOOTH speakers and LED light ® from the fan housing (A) to the grille (B). The grille (B) must be connected BEFORE turning on power to the fan. -
Page 17: Operating Instructions
Operating Instructions Using the LCD wall switch □ Fan: Press for ON/OFF □ Humidity Sensor. When the humidity in the room is above 60%, Humidity Sensor the fan will automatically turn on. When the humidity in the room is below 60%, the fan will automatically turn off. LED Light LED Light Color □... - Page 18 Troubleshooting (continued) Problem Possible Cause Solution A mounting clip has come loose or has broken. Remove the grille to check the mounting clips. Tighten any securing clips that have come loose The fan is making vibrating so the holding and securing clips are snug against sounds.
- Page 19 Questions, problems, missing parts? Before returning to the store, call Commercial Electric Customer Service 8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday 1-877-527-0313 HOMEDEPOT.COM Retain this manual for future use. 042024...
-
Page 20: Guía De Uso Y Cuidado
GRACIAS Apreciamos la confianza que ha depositado en Commercial Electric por la compra de este ventilador. Nos esforzamos por crear continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en Internet para ver nuestra línea completa de productos disponibles para sus necesidades de mejorar su hogar. -
Page 21: Información Sobre Seguridad
Índice Información sobre seguridad ........21 Dimensiones ................ 25 Garantía ................. 22 Cableado ................25 Especificaciones del producto ........22 Instalación típica ............26 Cumplimiento UL ............22 Instalación - Construcción nueva ....... 26 Cumplimiento de la normas FCC ........ 23 Instalación - Construcción existente...... -
Page 22: Garantía
Garantía QUE ESTÁ CUBIERTO VENTILADOR – GARANTÍA LIMITADA DE 3 AÑOS Si el ventilador falla debido a un defecto en el material o la mano de obra en cualquier momento durante los primeros TRES años de poseerlo, elfabricante lo reemplazará sin cargos y con el franqueo pagado a su discreción. Esta garantía no cubre productos que hayan sido objeto de abuso, alteración, daño, mal uso, corte o desgaste. -
Page 23: Cumplimiento De La Normas Fcc
Cumplimiento de la norma FCC Este dispositivo cumple con la parte 15 de las reglas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado. -
Page 24: Herramientas Necesarias
Previo a la instalación (continuación) HERRAMIENTAS NECESARIAS (NO INCLUIDAS) Martillo Destornillador Cinta de Brocas de punta plana conducto Navaja multiusos o Destornillador Taladro sierra para Phillips eléctrico paneles de yeso CONTENIDOS DEL PAQUETE Parte Descripción Cantidad Carcasa del ventilador Rejilla con altavoces BLUETOOTH y luz LED ®... -
Page 25: Dimensiones
Previo a la instalación (continuación) DIMENSIONES Aperturo Aperturo Aperturo Dimensiones de la Dimensiones de la Dimensiones de la de techo (La) de techo (An) de techo (Al) carcasa (La) carcasa (An) carcasa (Al) 23.5 cm 23.5 cm 21 cm 22.9 cm 22.9 cm 19.53 cm CABLEADO... -
Page 26: Instalación Típica
Instalación típica □ Se recomienda aplicar un aislamiento adecuado alrededor del ventilador para minimizar la pérdida y ganancia de calor. Tapa de techo □ Este ventilador está diseñado para (con amortiguador instalarse con un conducto de 4 pulg. incorporado) Aísle adecuadamente Se recomienda utilizar un conducto alrededor del ventilador rígido. -
Page 27: Montaje De La Carcasa Del Ventilador
Instalación en construcción nueva (continuación) Montaje de la carcasa del ventilador Viga □ Fije la carcasa del ventilador (A) en la viga insertando tornillos para madera (AA) en los orificios indicados en las pestañas metálicas de la carcasa del ventilador (A). □... - Page 28 Instalación en construcción nueva (continuación) Conexión del conector del conducto Conducto de 4 pulg. □ Conecte un conducto circular de 4 pulg. (no se incluyen) al conector del conducto en la carcasa del ventilador (A), asegurándolo con cinta adhesiva o una abrazadera. □...
-
Page 29: Instalación De La Rejilla
Instalación en construcción nueva (continuación) Uniendo los conectores □ Una los conectores para los altavoces BLUETOOTH ® la luz LED de la carcasa del ventilador (A) a la rejilla (B). La rejilla (B) debe estar conectada antes de encender el ventilador. -
Page 30: Instalación - Construcción Existente
Instalación en construcción existente ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA. Asegúrese de cortar el suministro eléctrico en los cables con los que trabajará. Extraiga los fusibles o apague el cortacircuitos antes de quitar el aparato de iluminación existente o instalar uno nuevo. Retiro del ventilador existente □... -
Page 31: Conexión Del Conducto
Instalación en construcción existente (continuación) Retiro de la tapa de la caja de cableado □ Retire la tapa de la caja de cableado de la carcasa del ventilador (A) con un destornillador de punta Phillips (no se incluyen). Tapa de □... - Page 32 Instalación en construcción existente (continuación) Inserción de la carcasa del ventilador □ Con el cableado y el conducto conectados, inserte la carcasa del ventilador (A) en el orificio del techo. □ Coloque la carcasa del ventilador (A) de modo que el borde inferior de la carcasa del ventilador (A) quede al ras con el tablero del techo.
-
Page 33: Al Altavoz
Instalación en construcción existente (continuación) Uniendo los conectores □ Una los conectores para los altavoces BLUETOOTH y la luz ® LED de la carcasa del ventilador (A) a la rejilla (B). La rejilla (B) debe estar conectada antes de encender el ventilador. Resortes de Instalación de la rejilla Ranuras... -
Page 34: Cuidado Y Limpieza
Cuidado y limpieza PRECAUCIÓN: antes de limpiar el aparato, desconecte el suministro eléctrico hacia este apagando el cortacircuitos o extrayendo el fusible de la caja de fusibles. Consulte información sobre seguridad antes de proceder. Se debe hacer mantenimiento de rutina al menos una vez al año. □... -
Page 35: Limpieza De La Carcasa
Cuidado y limpieza (continuación) Aspirado de la carcasa □ Use una aspiradora para eliminar el polvo y la suciedad de la carcasa del ventilador (A). Limpieza de la carcasa □ Limpie la carcasa del ventilador (A) con un paño húmedo y seque con un paño. -
Page 36: Instrucciones De Funcionamiento
Instrucciones de funcionamiento Usar el interruptor de pared LCD □ Ventilador: presione para activar / desactivar □ Sensor de humedad. Cuando la humedad en la habitación es superior al 60%, el ventilador se encenderá automáticamente. Ventilador Sensor de humedad Cuando la humedad en la habitación sea inferior al 60%, el ventilador se apagará... - Page 37 Solución de problemas (continuación) Problema Causa posible Solución Se ha soltado o roto un clip de montaje. Retire la rejilla para verificar los clips de montaje. Apriete los clips de fijación que se hayan aflojado El ventilador emite sonidos de modo que los clips de sujeción y de fijación vibratorios.
- Page 38 ¿Preguntas, problemas, o piezas faltantes? Antes de devolver el producto a la tienda, llame al Servicio al Cliente de Commercial Electric de lunes a viernes de 8 a.m. a 7 p.m., sábado de 9 a.m. a 6 p.m., hora local del Este.
Need help?
Do you have a question about the 7130-20-CE and is the answer not in the manual?
Questions and answers
Blue tooth is not connecting. Previously connect.
The Bluetooth is not connecting on the Commercial Electric 7130-20-CE for the following possible reasons:
1. Another device is already paired.
2. The Bluetooth signal is not active on the intended device.
3. The grille (B) is not properly connected to the fan housing (A).
To fix it:
- Deactivate Bluetooth on other devices.
- Ensure Bluetooth is enabled on the desired device.
- Turn off power, check and reconnect the connectors between the fan housing and grille, then test again.
- If needed, disconnect the grille for 6 seconds, reconnect, and test. Repeat if necessary.
This answer is automatically generated

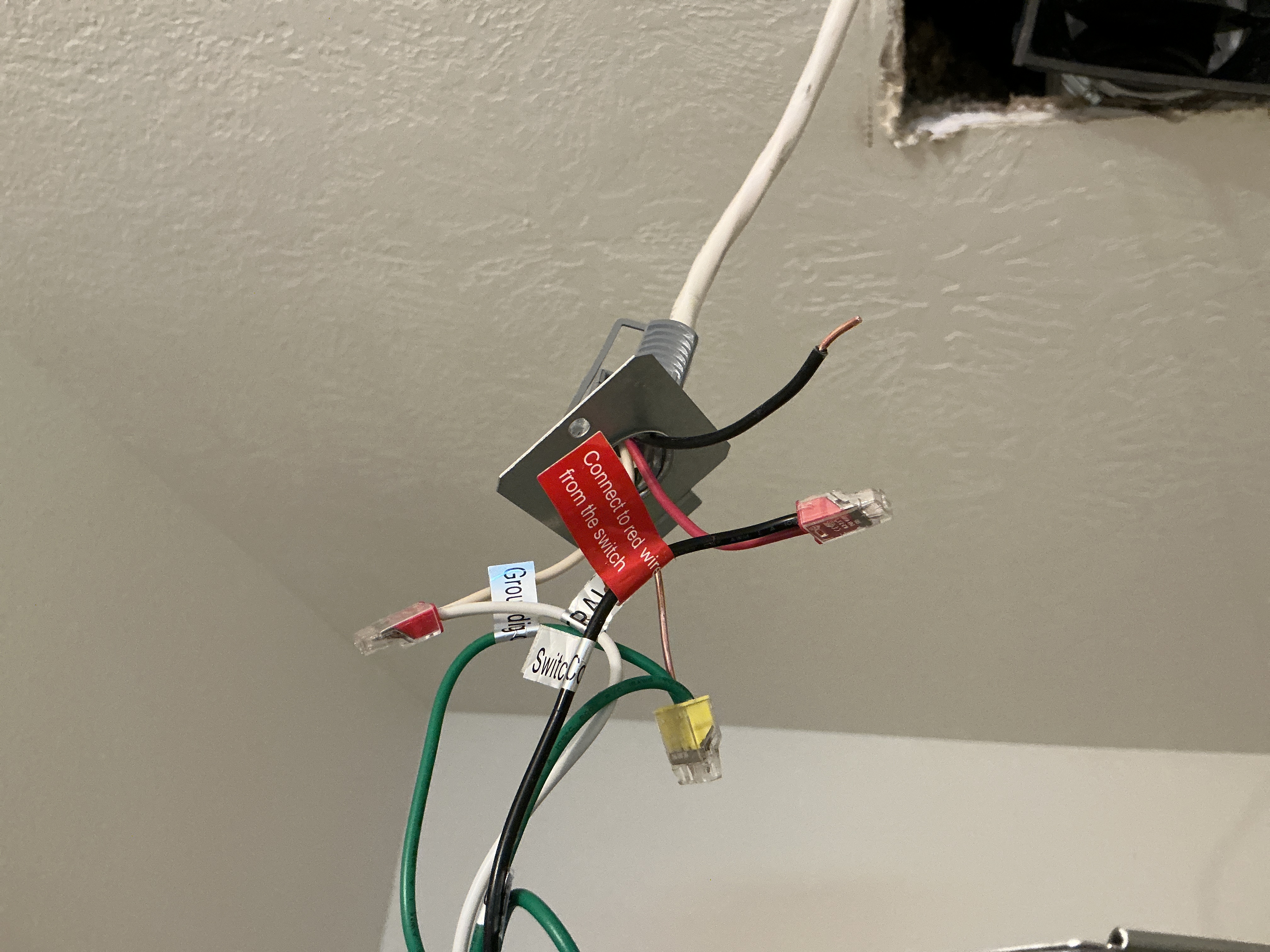

Installing model 1010996753. Wiring the fan to existing household wires. There are four wires from household switch: white, red, black, neutral. Fan unit has only three wires: black, white, and green. Instructions say to connect fan wires as follows: white to switch white, black to switch red, and green to ground. So, what should I do with the remaining unconnected switch black wire?
