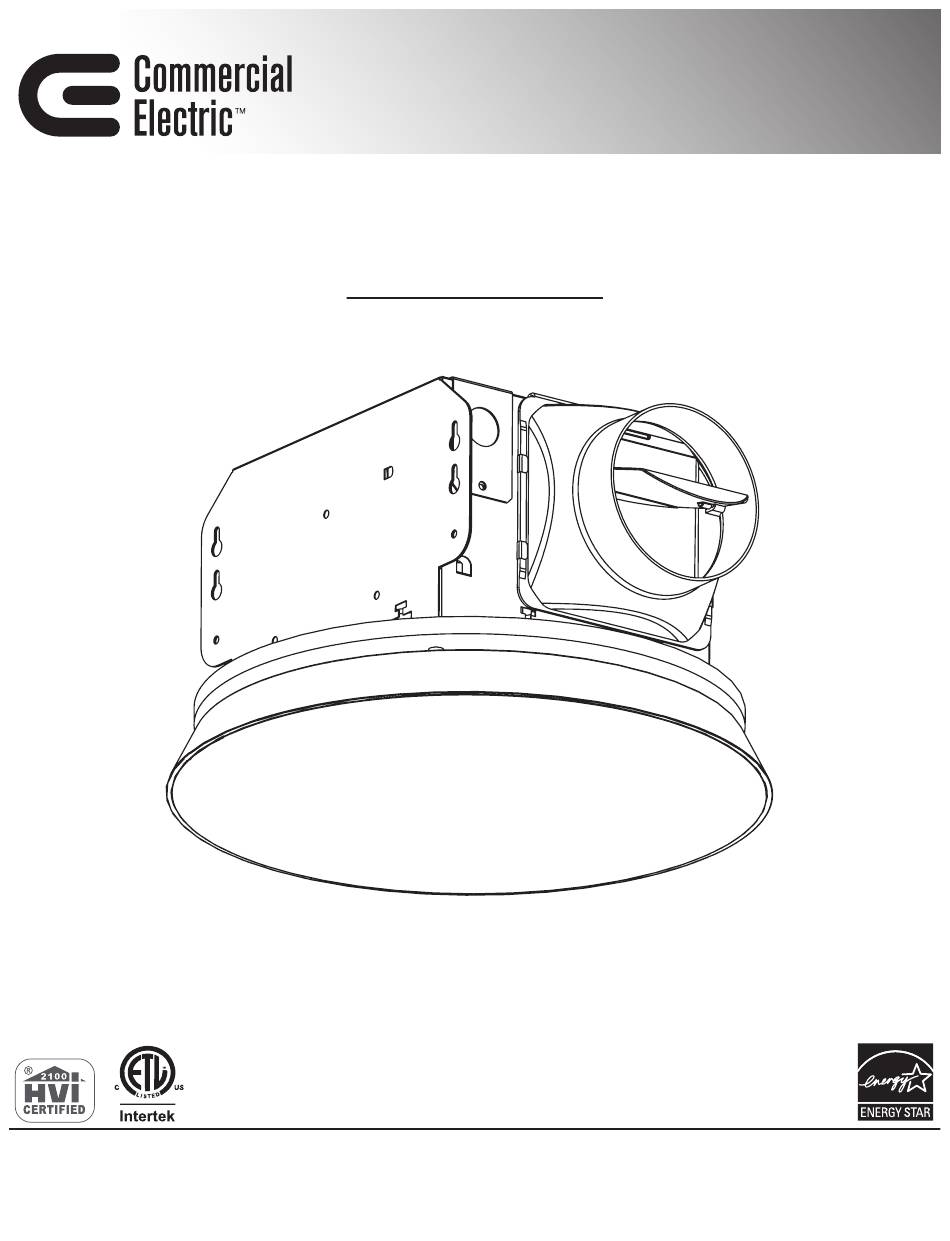

Item #1010 996 752
Model 7132-12-CE
USE AND CARE GUIDE
VENTILATION FAN WITH LED LIGHT
Questions, problems, missing parts? Before returning to the store,
call Commercial Electric Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-877-527-0313
HOMEDEPOT.COM
THANK YOU
We appreciate the trust and confidence you have placed in Commercial Electric through the purchase of this ventilation fan. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Commercial Electric!
Advertisement
Chapters
Table of Contents
Related Manuals for Commercial Electric 7132-12-CE
Summary of Contents for Commercial Electric 7132-12-CE
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Commercial Electric through the purchase of this ventilation fan. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home...
-
Page 2: Table Of Contents
Table of Contents Safety Information ............2 Wiring ..................5 Warranty ................3 Typical Installation ............6 Product Specifications ........... 3 Installation - New Construction ........6 Pre-installation..............3 Installation - Existing Construction ......10 Care and Cleaning ............14 Planning Installation .............. -
Page 3: Warranty
Warranty 3-YEAR LIMITED WARRANTY WHAT IS COVERED If the fan fails due to a defect in materials or workmanship at any time during the first three (3) years of ownership, the manufacturer will replace it free of charge, postage-paid at their option. This warranty does not cover products that have been abused, altered, damaged, misused, cut or worn. -
Page 4: Tools Required
Pre-Installation (continued) TOOLS REQUIRED (NOT INCLUDED) Flathead Hammer Drill bits Duct tape Screwdriver Phillips Utility Knife or Electric drill screwdriver Drywall Saw PACKAGE CONTENTS Part Description Quantity Fan housing Grille/LED light Duct connector HARDWARE INCLUDED Part Description Quantity Wood screw Holding clip NOTE: *Extra wood screws and mounting clips are included. -
Page 5: Dimensions
Pre-Installation (continued) NOTE: Keep your receipt and these instructions for proof of purchase. Check area above installation location to be sure that wiring can run to the planned location and that duct work can be run and the area is sufficient for proper ventilation. -
Page 6: Typical Installation
Typical Installation □ It is recommended to apply proper insulation around the fan to minimize heat loss and gain. Roof cap (with built-in □ This fan is designed to be installed damper) using a 4-in. duct. Using a rigid duct is Properly insulate recommended. - Page 7 Installation - New Construction (continued) Securing the fan housing □ Mount the fan housing (A) to the joist by inserting wood screws (AA) into the holes indicated on the metal tabs of the fan housing (A). □ Tighten the wood screws (AA) until the fan housing (A) is Joist firmly secured to the joist.
-
Page 8: Connecting The Duct
Installation - New Construction (continued) Attaching the duct connector □ Attach the duct connector (C) to the fan housing (A). 4 in. duct Connecting the duct □ Connect a 4 in. circular duct (not supplied) to the duct connector on the fan housing (A), securing it with duct tape or a clamp. -
Page 9: Installing The Grille
Installation - New Construction (continued) Joining the connectors □ Join the connectors for the LED light from the fan housing 4 hole (A) to the grille/LED light (B). The grille/LED light (B) must 2 hole be connected before turning on power to the fan. Adjusting the color temperature of the LED light □... -
Page 10: Installation - Existing Construction
Installation - Existing Construction WARNING: RISK OF ELECTRIC SHOCK. Ensure the electricity to the wires you are working on is shut off. Either remove the fuse or turn off the circuit breaker before removing the existing bath fan or installing the new one. Removing the existing fan □... - Page 11 Installation - Existing Construction (continued) Removing the wiring box knockout □ Remove the wiring box cover from the fan housing (A) with a Phillips screwdriver (not included). □ Remove the wiring knockout from the wiring box cover with a flathead screwdriver (not included). Wiring box cover Wiring the fan housing...
- Page 12 Installation - Existing Construction (continued) Inserting the fan housing □ With the wiring and duct connected, insert the fan housing (A) through the existing hole in the drywall. □ Position the fan housing (A) so the bottom edge of the fan housing (A) is flush with the ceiling board.
- Page 13 Installation - Existing Construction (continued) Joining the connectors □ Join the connectors for the LED light from the fan housing (A) to 4 hole the grille/LED light (B). The grille/LED light (B) must be connected 2 hole before turning on power to the fan. Adjusting the color temperature of the LED light □...
-
Page 14: Care And Cleaning
Care and Cleaning CAUTION: Before attempting to clean the fixture, disconnect the power to the fixture by turning the breaker off or removing the fuse from the fuse box. See safety information before proceeding. Routine maintenance should be done at least once a year. □... -
Page 15: Cleaning The Housing
Care and Cleaning (continued) Cleaning the housing □ Wipe the fan housing (A) with a damp cloth and wipe dry. Rejoining the connectors □ Join the connectors for the LED light from the fan housing (A) to the grille/LED light (B). The grille/LED light (B) must be connected before turning on power to the fan. -
Page 16: Operating Instructions
Operating Instructions Using the night light □ Toggle the light switch on, then off, then on again within three seconds to turn on the night light. □ Toggle the light switch off and on to turn the light back to its prior setting. - Page 17 Questions, problems, missing parts? Before returning to the store, call Commercial Electric Customer Service 8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday 1-877-527-0313 HOMEDEPOT.COM Retain this manual for future use. 042024...
-
Page 18: Guía De Uso Y Cuidado
GRACIAS Apreciamos la confianza que ha depositado en Commercial Electric por la compra de este ventilador. Nos esforzamos por crear continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en Internet para ver nuestra línea completa de productos disponibles para sus... -
Page 19: Información Sobre Seguridad
Índice Información sobre seguridad ........19 Cableado ................22 Garantía ................. 20 Instalación típica ............23 Especificaciones del producto ........20 Instalación - Construcción nueva ....... 23 Previo a la instalación ..........20 Instalación - Construcción existente......27 Cuidado y limpieza ............31 Planificación de la instalación .......... -
Page 20: Garantía
Garantía GARANTÍA LIMITADA DE 3 AÑOS QUE ESTÁ CUBIERTO Si este producto falla debido a un defecto en materiales o hechura en cualquier momento durante los primeros tres (3) años de propiedad, el fabricante lo reemplazará libre de cargos, con franqueo pagado a su elección. Esta garantía no cubre productos que han sido maltratados, alterados, dañados, mal empleados, cortados o deteriorados. -
Page 21: Herramientas Necesarias
Previo a la instalación (continuación) HERRAMIENTAS NECESARIAS (NO INCLUIDAS) Martillo Destornillador Cinta de Brocas de orejas de punta plana conducto Navaja multiusos o Destornillador Taladro sierra para Phillips eléctrico paneles de yeso CONTENIDOS DEL PAQUETE Parte Descripción Cantidad Carcasa del ventilador Rejilla/luz LED Conector de conducto MATERIALES INCLUIDOS... -
Page 22: Dimensiones
Previo a la instalación (continuación) NOTA: guardar el recibo de compra y estas instrucciones como prueba de compra. Compruebe el área sobre la ubicación de instalación para asegurarse de que el cableado puede correr a la ubicación prevista y que los conductos se puede correr y el área es suficiente para una ventilación adecuada. -
Page 23: Instalación Típica
Instalación típica □ Se recomienda aplicar un aislamiento adecuado alrededor del ventilador para minimizar la pérdida y ganancia de calor. Tapa de techo □ Este ventilador está diseñado para (con amortiguador instalarse con un conducto de 4 pulg. incorporado) Aísle adecuadamente Se recomienda utilizar un conducto alrededor del ventilador rígido. -
Page 24: Montaje De La Carcasa Del Ventilador
Instalación en construcción nueva (continuación) Montaje de la carcasa del ventilador □ Fije la carcasa del ventilador (A) en la viga insertando tornillos para madera (AA) en los orificios indicados en las pestañas metálicas de la carcasa del ventilador (A). □... -
Page 25: Conexión Del Conducto
Instalación en construcción nueva (continuación) Conexión del conector del conducto □ Acople el conector del conducto (C) a la carcasa del ventilador (A). Conexión del conducto Conducto de 4 pulg. □ Conecte un conducto circular de 4 pulg. (no se incluyen) al conector del conducto en la carcasa del ventilador (A), asegurándolo con cinta adhesiva o una abrazadera. -
Page 26: Instalación De La Rejilla
Instalación en construcción nueva (continuación) Uniendo los conectores □ Una los conectores para la luz LED de la carcasa del 4 agujeros ventilador (A) a la rejilla/luz LED (B). La rejilla/luz LED (B) debe estar conectada antes de encender el ventilador. agujeros Ajustar la temperatura de color de la luz LED... -
Page 27: Instalación - Construcción Existente
Instalación en construcción existente ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA. Asegúrese de cortar el suministro eléctrico en los cables con los que trabajará. Extraiga los fusibles o apague el cortacircuitos antes de quitar el aparato de iluminación existente o instalar uno nuevo. Retiro del ventilador existente □... - Page 28 Instalación en construcción existente (continuación) Retiro de tapa de la caja del cableado □ Retire la tapa de la caja de cableado de la carcasa del ventilador (A) con un destornillador de punta Phillips (no se incluyen). □ Quite el orificio ciego del cableado de la tapa de la caja de cableado con un destornillador de punta plana (no se Tapa de la caja incluyen).
- Page 29 Instalación en construcción existente (continuación) Inserción de la carcasa del ventilador □ Con el cableado y el conducto conectados, inserte la carcasa del ventilador (A) en el orificio del techo. □ Coloque la carcasa del ventilador (A) de modo que el borde inferior de la carcasa del ventilador (A) quede al ras con el tablero del techo.
- Page 30 Instalación en construcción existente (continuación) Uniendo los conectores 4 agujeros □ Una los conectores para la luz LED de la carcasa del ventilador (A) a la rejilla/luz LED (B). La rejilla/luz LED (B) debe estar conectada agujeros antes de encender el ventilador. Ajustar la temperatura de color de la luz LED □...
-
Page 31: Cuidado Y Limpieza
Cuidado y limpieza PRECAUCIÓN: antes de limpiar el aparato, desconecte el suministro eléctrico hacia este apagando el cortacircuitos o extrayendo el fusible de la caja de fusibles. Consulte información sobre seguridad antes de proceder. Se debe hacer mantenimiento de rutina al menos una vez al año. □... -
Page 32: Limpieza De La Carcasa
Cuidado y limpieza (continuación) Limpieza de la carcasa □ Limpie la carcasa del ventilador (A) con un paño húmedo y seque con un paño. Reinstale los conectores □ Una los conectores para la luz LED de la carcasa del ventilador (A) a la rejilla/luz LED (B). -
Page 33: Instrucciones De Funcionamiento
Instrucciones de funcionamiento Usando la luz nocturna □ Encienda, apague y vuelva a encender el interruptor de la luz durante tres segundos para encender la luz nocturna. □ Apague y encienda el interruptor de la luz para volver la luz a su configuración anterior. - Page 34 ¿Preguntas, problemas, o piezas faltantes? Antes de devolver el producto a la tienda, llame al Servicio al Cliente de Commercial Electric de lunes a viernes de 8 a.m. a 7 p.m.,sábado de 9 a.m. a 6 p.m., hora local del Este.
