Item #1010 996 754
Model 7130-16-CE
USE AND CARE GUIDE

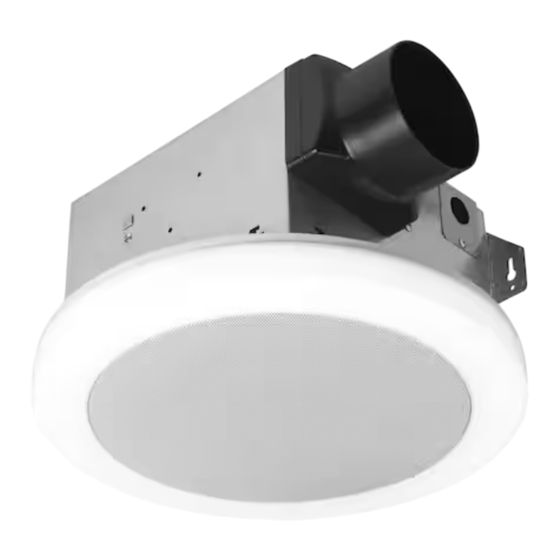

VENTILATION FAN WITH BLUETOOTH
SPEAKERS,
®
LED LIGHT, AND NIGHT LIGHT
Questions, problems, missing parts? Before returning to the store,
call Commercial Electric Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-877-527-0313
HOMEDEPOT.COM
®
The BLUETOOTH
word mark and logos are registered trademarks owned by BLUETOOTH SIG, Inc. and any use of the said mark by
Homewerks Worldwide is under license. Other trademark and trade names are those of their respective owners.
THANK YOU
We appreciate the trust and confidence you have placed in Commercial Electric through the purchase of this ventilation fan. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Commercial Electric!
READ AND SAVE THESE INSTRUCTIONS
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Commercial Electric 7130-16-CE
Summary of Contents for Commercial Electric 7130-16-CE
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Commercial Electric through the purchase of this ventilation fan. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
-
Page 2: Table Of Contents
Table of Contents Safety Information ............2 Dimensions ................6 Warranty ................3 Wiring ..................6 Product Specifications ........... 3 Typical Installation ............7 UL Compliance ............... 3 Installation - New Construction ........7 FCC Compliance ............. 4 Installation - Existing Construction ........ 11 Pre-installation.............. -
Page 3: Warranty
Warranty WHAT IS COVERED FAN – LIMITED 3-YEAR WARRANTY If the fan fails due to a defect in materials or workmanship at any time during the first THREE years of ownership, the manufacturer will replace it free of charge, postage-paid at their option. This warranty does not cover products that have been abused, altered, damaged, misused, cut or worn. -
Page 4: Fcc Compliance
FCC Compliance This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. -
Page 5: Tools Required
Pre-Installation (continued) TOOLS REQUIRED (NOT INCLUDED) Flathead Hammer Drill bits Duct tape screwdriver Phillips Utility knife or Electric drill screwdriver drywall saw PACKAGE CONTENTS NIGHT LIGHT LIGHT MUSIC Part Description Quantity Fan housing Grille with BLUETOOTH speakers and LED light ®... -
Page 6: Dimensions
Pre-Installation (continued) DIMENSIONS Ceiling Ceiling Ceiling Housing Housing Housing Opening (L) Opening (W) Opening (H) Dimension (L) Dimension (W) Dimension (H) 9-3/8 in. 9-3/8 in. 7-1/2 in. 9-1/4 in. 9-1/4 in. 7-3/8 in. WIRING All wiring must be connected for full functionality. Do not use metal wall plate with switch. Ground wire/green Green NIGHT LIGHT... -
Page 7: Typical Installation
Typical Installation □ It is recommended to apply proper insulation around the fan to minimize heat loss and gain. Roof cap (with built-in □ This fan is designed to be installed damper) using a 4-in. duct. Using a rigid duct is Properly insulate recommended. - Page 8 Installation - New Construction (continued) Securing the fan housing Joist □ Mount the fan housing (A) to the joist by inserting wood screws (AA) into the holes indicated on the metal tabs of the fan housing (A). □ Tighten the wood screws (AA) until the fan housing (A) is firmly secured to the joist.
- Page 9 Installation - New Construction (continued) Connecting the duct 4 in. duct □ Connect a 4 in. circular duct (not supplied) to the duct connector on the fan housing (A), securing it with duct tape or a clamp. □ Vent the duct to the outside. □...
-
Page 10: Installing The Grille
Installation - New Construction (continued) Joining the connectors □ Join the connectors for the BLUETOOTH speakers and LED ® light from the fan housing (A) to the grille (B). The grille (B) must be connected before turning on power to the fan. Adjusting the color temperature of the LED light □... -
Page 11: Installation - Existing Construction
Installation - Existing Construction WARNING: RISK OF ELECTRIC SHOCK. Ensure the electricity to the wires you are working on is shut off. Either remove the fuse or turn off the circuit breaker before removing the existing bath fan or installing the new one. Removing the existing fan □... -
Page 12: Connecting The Duct
Installation - Existing Construction (continued) Removing the wiring box knockout □ Remove the wiring box cover from the fan housing (A) with a Phillips screwdriver (not included). □ Remove the wiring knockout from the wiring box cover with a flathead screwdriver (not included). Wiring cover Quick... - Page 13 Installation - Existing Construction (continued) Inserting the fan housing □ With the wiring and duct connected, insert the fan housing (A) through the existing hole in the drywall. □ Position the fan housing (A) so the bottom edge of the fan housing (A) is flush with the ceiling board.
- Page 14 Installation - Existing Construction (continued) Joining the connectors □ Join the connectors for the BLUETOOTH speakers and LED light ® from the fan housing (A) to the grille (B). The grille (B) must be connected before turning on power to the fan. Adjusting the color temperature of the LED light □...
-
Page 15: Connecting Your Bluetooth
BLUETOOTH accessory. ® 5. Choose the Commercial Electric speaker, and then enter a passkey or PIN (0000) if prompted. 6. When pairing is complete, use the BLUETOOTH speaker to play audio from your device. -
Page 16: Removing The Grille
Care and Cleaning (continued) Removing the grille □ Squeeze the mounting springs and pull the grille (B) down from the fan housing (A). □ Disconnect the connectors to remove the grille (B) from the fan housing (A). □ Wipe grille (B) with a damp cloth. CAUTION: Do not immerse speakers in water. -
Page 17: Operating Instructions
Care and Cleaning (continued) Mounting Reattaching the grille to the housing springs Housing slots □ Attach the grille (B) by pinching the mounting springs and inserting them into the narrow rectangular slots in the fan housing (A). □ Turn on power source. Test the unit. Operating Instructions Using the wall switch NIGHT LIGHT... - Page 18 Troubleshooting (continued) Problem Possible Cause Solution There is insufficient airflow intake in the room. Be sure a door or window is slightly ajar or open to allow airflow. The fan is not able to draw air out of the room without enough airflow. There is insufficient CFM.
- Page 19 Questions, problems, missing parts? Before returning to the store, call Commercial Electric Customer Service 8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday 1-877-527-0313 HOMEDEPOT.COM Retain this manual for future use. 032024...
-
Page 20: Guía De Uso Y Cuidado
GRACIAS Apreciamos la confianza que ha depositado en Commercial Electric por la compra de este ventilador. Nos esforzamos por crear continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en Internet para ver nuestra línea completa de productos disponibles para sus necesidades de mejorar su hogar. -
Page 21: Información Sobre Seguridad
Índice Información sobre seguridad ........21 Dimensiones ................ 25 Garantía ................. 22 Cableado ................25 Especificaciones del producto ........22 Instalación típica ............26 Cumplimiento UL ............22 Instalación - Construcción nueva ....... 26 Cumplimiento de la normas FCC ........ 23 Instalación - Construcción existente ...... -
Page 22: Garantía
Garantía QUE ESTÁ CUBIERTO VENTILADOR – GARANTÍA LIMITADA DE 3 AÑOS Si el ventilador falla debido a un defecto en el material o la mano de obra en cualquier momento durante los primeros TRES años de poseerlo, elfabricante lo reemplazará sin cargos y con el franqueo pagado a su discreción. Esta garantía no cubre productos que hayan sido objeto de abuso, alteración, daño, mal uso, corte o desgaste. -
Page 23: Cumplimiento De La Normas Fcc
Cumplimiento de la norma FCC Este dispositivo cumple con la parte 15 de las reglas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado. -
Page 24: Herramientas Necesarias
Previo a la instalación (continuación) HERRAMIENTAS NECESARIAS (NO INCLUIDAS) Martillo Destornillador Cinta de Brocas de punta plana conducto Navaja multiusos o Destornillador Taladro sierra para Phillips eléctrico paneles de yeso CONTENIDOS DEL PAQUETE NIGHT LIGHT LIGHT MUSIC Parte Descripción Cantidad Carcasa del ventilador Rejilla con altavoces BLUETOOTH y luz LED... -
Page 25: Dimensiones
Previo a la instalación (continuación) DIMENSIONES Aperturo Aperturo Aperturo Dimensiones de la Dimensiones de la Dimensiones de la de techo (La) de techo (An) de techo (Al) carcasa (La) carcasa (An) carcasa (Al) 23.9 cm 23.9 cm 19.1 cm 23.5 cm 23.5 cm 18.73 cm CABLEADO... -
Page 26: Instalación Típica
Instalación típica □ Se recomienda aplicar un aislamiento adecuado alrededor del ventilador para minimizar la pérdida y ganancia de calor. Tapa de techo □ Este ventilador está diseñado para (con amortiguador instalarse con un conducto de 4 pulg. incorporado) Aísle adecuadamente Se recomienda utilizar un conducto alrededor del ventilador rígido. -
Page 27: Montaje De La Carcasa Del Ventilador
Instalación en construcción nueva (continuación) Montaje de la carcasa del ventilador Viga □ Fije la carcasa del ventilador (A) en la viga insertando tornillos para madera (AA) en los orificios indicados en las pestañas metálicas de la carcasa del ventilador (A). □... - Page 28 Instalación en construcción nueva (continuación) Conexión del conector del conducto Conducto de 4 pulg. □ Conecte un conducto circular de 4 pulg. (no se incluyen) al conector del conducto en la carcasa del ventilador (A), asegurándolo con cinta adhesiva o una abrazadera. □...
-
Page 29: Instalación De La Rejilla
Instalación en construcción nueva (continuación) Uniendo los conectores □ Una los conectores para los altavoces BLUETOOTH ® la luz LED de la carcasa del ventilador (A) a la rejilla (B). La rejilla (B) debe estar conectada antes de encender el ventilador. -
Page 30: Instalación - Construcción Existente
Instalación en construcción existente ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA. Asegúrese de cortar el suministro eléctrico en los cables con los que trabajará. Extraiga los fusibles o apague el cortacircuitos antes de quitar el aparato de iluminación existente o instalar uno nuevo. Retiro del ventilador existente □... -
Page 31: Conexión Del Conducto
Instalación en construcción existente (continuación) Retiro de la tapa de la caja de cableado □ Retire la tapa de la caja de cableado de la carcasa del ventilador (A) con un destornillador de punta Phillips (no Tapa de se incluyen). la caja de cableado □... - Page 32 Instalación en construcción existente (continuación) Inserción de la carcasa del ventilador □ Con el cableado y el conducto conectados, inserte la carcasa del ventilador (A) en el orificio del techo. □ Coloque la carcasa del ventilador (A) de modo que el borde inferior de la carcasa del ventilador (A) quede al ras con el tablero del techo.
- Page 33 Instalación en construcción existente (continuación) Uniendo los conectores □ Una los conectores para los altavoces BLUETOOTH y la luz ® LED de la carcasa del ventilador (A) a la rejilla (B). La rejilla (B) debe estar conectada antes de encender el ventilador. Ajustar la temperatura de color de la luz LED □...
-
Page 34: Al Altavoz
Conección de un dispositivo Bluetooth al altavoz ® 1. Para reproducir sus archivos de música personales, necesita un dispositivo inalámbrico BLUETOOTH ® 2. Configure su dispositivo a un volumen de rango medio antes de conectarlo al altavoz. 3. Sigue las instrucciones que vienen con su dispositivo BLUETOOTH para que se pueda detectar o para buscar otros accesorios BLUETOOTH ®... -
Page 35: Limpieza De La Carcasa
Cuidado y limpieza (continuación) Extracción de la rejilla □ Apriete los resortes de montaje y tire la rejilla (B) hacia abajo la carcasa del ventilador (A). □ Desconecte los conectores para quitar la rejilla (B) de la carcasa del ventilador (A). □... -
Page 36: Instrucciones De Funcionamiento
Cuidado y limpieza (continuación) Reinstalación de la rejilla a la carcasa Resortes montaje Ranuras □ Coloque la rejilla (B) pellizcando los resortes de montaje y se en la carcasa insertan en las ranuras rectangulares estrechas en la carcasa del ventilador (A). □... - Page 37 Solución de problemas (continuación) Problema Causa posible Solución No hay suficiente flujo de aire de admisión en la Asegúrese de que una puerta o ventana esté habitación. ligeramente entreabierta o abierta para permitir el flujo de aire. El ventilador no puede extraer aire de la habitación sin suficiente flujo de aire.
- Page 38 ¿Preguntas, problemas, o piezas faltantes? Antes de devolver el producto a la tienda, llame al Servicio al Cliente de Commercial Electric de lunes a viernes de 8 a.m. a 7 p.m., sábado de 9 a.m. a 6 p.m., hora local del Este.
Need help?
Do you have a question about the 7130-16-CE and is the answer not in the manual?
Questions and answers
Do I need a 12-3 wire for this
The manual does not specify the need for a 12-3 wire. It states that the switch requires a dedicated neutral wire and lists connections for green (ground), red, black, and white wires. Therefore, wire requirements depend on the number of functions (fan, light, night light, music) and proper neutral wiring, but it does not explicitly require a 12-3 wire.
This answer is automatically generated
Is the unit certified to be used/installed in the ceiling of a shower assuming the proper GFCI breaker is used?
The manual states that the Commercial Electric 7130-16-CE ventilation fan must be installed at least 1 meter above the floor when placed over a bathtub or shower. It does not recommend installation inside a shower enclosure unless the 1-meter distance can be met. Additionally, it advises using a GFCI-protected circuit. Therefore, if the unit is installed in a ceiling location that meets these requirements and is on a GFCI breaker, it would be acceptable.
This answer is automatically generated
