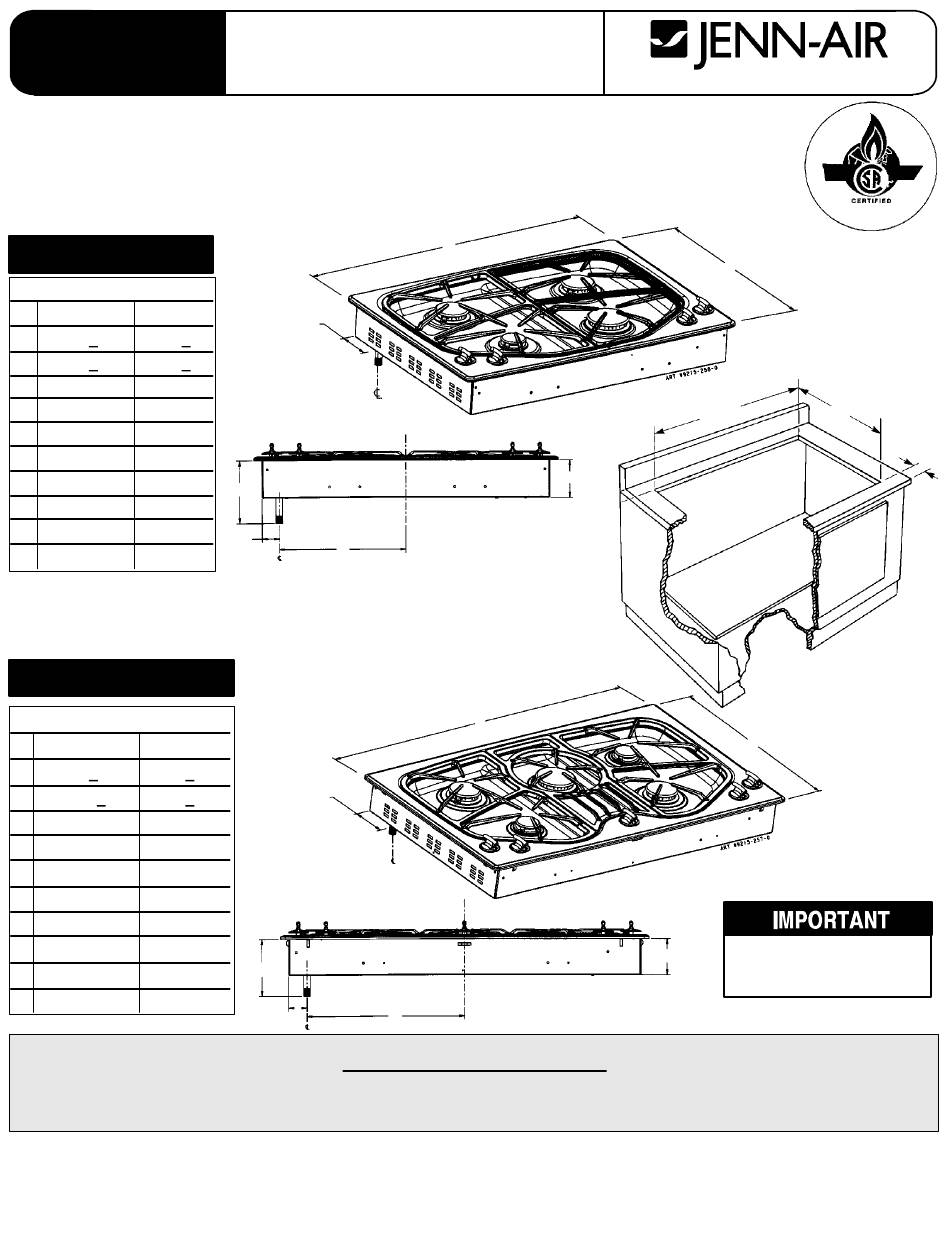

INSTALLATION
MANUAL
IMPORTANT: Dimensions Shown in Both Inches and Centimeters.
IMPORTANT:
Be sure the appliance being installed is equipped for the gas to be supplied. Refer to
serial plate on underside of burner box for this information. Do not attempt to convert this appliance for
use with a gas other than the type specified.
30² MODEL
JGC8430
Inches
cm
A 28 3/4 + 1/16 73.03 + .2
B 20 5/8 + 1/16 52.39 + .2
C
2 MIN
5.08 MIN
D
5 1/16
12.9
E
30
76.2
F
21 3/4
55.2
G
3 11/16
9.4
H
12 7/16
31.6
I
1 3/4
4.4
J
1 3/4
4.4
36² MODEL
JGC8536
Inches
cm
A 34 7/8 + 1/16 88.58 + 1/16
B 20 13/16 + 1/16 52.86 + 1/16
C
2 MIN
5.08 MIN
D
4 9/16
11.6
E
36
91.4
F
21 9/16
54.8
G
3 13/16
9.6
H
15 1/2
39.4
I
1 3/4
4.4
J
1 3/4
4.4
IMPROPER INSTALLATION, ADJUSTMENT, ALTERATION, SERVICE, MAINTENANCE OR USE
OF RANGE CAN RESULT IN SERIOUS INJURY OR PROPERTY DAMAGE.
NOTICE TO INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE APPLIANCE.
NOTICE TO CONSUMER: RETAIN THESE INSTRUCTIONS FOR FUTURE REFERENCE.
SEALED GAS COOKTOP
JGC8430 & JGC8536
J
MANIFOLD
ENTRANCE
D
I
H
J
MANIFOLD
ENTRANCE
D
I
H
SPECIAL WARNING
403 WEST FOURTH STREET, NORTH · NEWTON, IA 50208
E
G
E
F
B
A
F
CUTOUT DIMENSIONS
G
ARE CRITICAL
8101P643-60
C
(05-04-00)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the JGC8536 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Jenn-Air JGC8536

Summary of Contents for Jenn-Air JGC8536

  • Page 1 INSTALLATION SEALED GAS COOKTOP JGC8430 & JGC8536 MANUAL 403 WEST FOURTH STREET, NORTH · NEWTON, IA 50208 IMPORTANT: Dimensions Shown in Both Inches and Centimeters. IMPORTANT: Be sure the appliance being installed is equipped for the gas to be supplied. Refer to serial plate on underside of burner box for this information.
  • Page 2 Location Of Your Jenn-Air Appliance Preparation Of Countertop Locate this appliance away from combustible materials The countertop cutout must be prepared according to the such as window curtains and combustible wall illustration on page 1 of these instructions. decorations. CAUTION: Cutout dimensions are critical.

  • Page 3: Mobile Homes

    1, page 4. ANSI/NFPA No. 70-Latest Edition, or, in Canada, current CSA Standard C22.1 Canadian Electrical Code, Part 1. If this unit is to be installed over a Jenn-Air Model JJW8530, JJW9530 or JJW8130 Electric Wall Oven In The Commonwealth Of Massachusetts proceed as instructed under paragraph 2, page 5.
  • Page 4 Connecting Appliance To Gas Supply A QUALIFIED SERVICEMAN OR GAS APPLIANCE I M P O R T A N T INSTALLER MUST MAKE THE GAS SUPPLY CONNECTION. Leak testing of the appliance shall Apply a non-corrosive leak detection fluid to all joints and be conducted by the installer according to the fittings in the gas connection between the supply line instructions given.
  • Page 5 2. IF THIS UNIT WILL HAVE A JENN-AIR MODEL ILLUSTRATIVE GAS SUPPLY PIPING JJW8530, JJW9530 or JJW8130 ELECTRIC WALL (WALL OVEN INSTALLED BELOW 30² COOKTOP) OVEN INSTALLED BELOW THIS COOKTOP. NOTE 1: This appliance and its gas and electrical supply sources must be installed before the wall oven is installed.

  • Page 6: Pressure Testing

    Alternative Piping Methods To Connect Appliance To Gas Supply Pressure Testing The appliance must be isolated from the gas supply A TRAINED SERVICEMAN OR GAS APPLIANCE piping system by closing its individual manual shut-off INSTALLER MUST MAKE THE GAS SUPPLY valve during any pressure testing of the gas supply piping CONNECTION.

  • Page 7: Electrical Wiring Information

    Electrical Wiring Information This appliance is equipped with a grounded type power can be located as is convenient in this left wall or in the cord. A grounded outlet must be provided. It is corresponding right wall. recommended, for convenience, the outlet be located In planning any installation, note that the free length of (with reference to figure 6) as in A or B.

  • Page 8: Converting Appliance For Use With Lp Gas

    Orifice spud should be captured in the recess. 10). Repeat this step for each burner. JGC8536 - 36² ² ² ² Unit - Place 9.1k/10.5k burner choke(s) into right front and left rear orifice holder REMOVAL OF ORIFICE SPUD with chamfer facing down (see figure 10).
  • Page 9 JGC8430 - 30² ² ² ² Unit - Place the 14k burner choke into the right front orifice holder (see figure 11). JGC8536 - 36² ² ² ² Unit - Place 14k burner choke into center orifice holder (see figure 11).
  • Page 10 (see figures 10 and 11). As required a simple paper clip can be used to remove the left and right rear choke. JGC8536 - 36² ² ² ² Unit - Remove chokes from the left 1.07 1.66...

  • Page 11: Burner Ignition And Auto-Reignition

    FIGURE 18 CAUTION: Never cover control knobs or surrounding JENN-AIR 36² ² ² ² JGC8536 control surface with utensils, towels, or other objects. Never obstruct free air passage past the control knobs. BURNER LOCATION...

  • Page 12: Service/Parts Information

    Holding Unit Down To Countertop Jenn-Air 30² ² ² ² Unit Jenn-Air 36² ² ² ² Unit I M P O R T A N T I M P O R T A N T To hold the cooktop to the counter top, two hold down To hold the cooktop to the counter top, slots for hold down brackets have been provided.
  • Page 13 SUPERFICIE SELLADA PARA MANUAL DE COCINAR DE GAS INSTALACIÓN JGC8430 Y JGC8536 403 WEST FOURTH STREET, NORTH · NEWTON, IA 50208 EE.UU. IMPORTANTE: Las dimensiones se muestran en pulgadas y centímetros. IMPORTANTE: Asegúrese de que el electrodoméstico que se instalará esté equipado para el tipo de gas que se suministrará.
  • Page 14 Ubicación del electrodoméstico Preparación para el mostrador Jenn-Air El hueco del mostrador debe prepararse de acuerdo a la ilustración de la página 1 de estas instrucciones. Coloque este electrodoméstico alejado de materiales combustibles como las cortinas de las ventanas y las PRECAUCIÓN:...

  • Page 15: Instalación Del Electrodoméstico

    Si está aprobada, se aplicarán los puntos siguientes: PRECAUCIÓN: La garantía queda anulada en los Casas móviles equipos Jenn-Air instalados de otra manera que no sea la recomendada por el fabricante. La instalación de una estufa diseñada para instalarse en una casa móvil debe estar en conformidad con la Norma...
  • Page 16 Conexión del electrodoméstico al suministro de gas LA CONEXIÓN DE GAS DEBE REALIZARLA UN I M P O R T A N T E TÉCNICO CALIFICADO DE SERVICIO O UN INSTALADOR DE ELECTRODOMÉSTICOS DE GAS. Aplique un fluido de detección de fugas anticorrosivo en Las pruebas de fugas del electrodoméstico deberá...
  • Page 17 2. SI SE INSTALARÁ EN ESTA UNIDAD UN HORNO ILUSTRACIÓN DE LA TUBERÍA DEL DE PARED ELÉCTRICO, MODELO JJW8530, SUMINISTRO DE GAS JJW9530 o JJ8130 DE JENN-AIR DEBAJO DE LA (HORNO DE PARED INSTALADO DEBAJO DE LA SUPERFICIE PARA COCINAR DE 76.2 CM [30 PULG]) SUPERFICIE PARA COCINAR.
  • Page 18 Métodos alternativos de tubería para Pruebas de presión conectar el electrodoméstico al El electrodoméstico debe estar aislado del sistema de suministro de gas cerrando la válvula manual individual suministro de gas de cierre durante las pruebas de presión de ese sistema LA CONEXIÓN DE GAS DEBE REALIZARLA UN a presiones iguales o menores de 1/2 libra por pulgada TÉCNICO CAPACITADO DE SERVICIO O UN...
  • Page 19 Información de cableado eléctrico Este electrodoméstico está equipado con un cordón de separación (no se muestra en la figura 4) puede eléctrico de tipo de conexión a tierra. Debe ubicarse según sea conveniente en esta pared izquierda proporcionarse un tomacorriente con conexión a tierra. o en la pared derecha correspondiente.
  • Page 20 Los puntales de orificio deben caer en el hueco. Repita figura 10). este paso en cada quemador. JGC8536 — Unidad de 91 cm (36”) - Coloque los obturadores del quemador 9.1k/10.5k en el portador del orificio delantero derecho y posterior izquierdo (vea la REMOCIÓN DEL PUNTAL DE ORIFICIO...
  • Page 21 Aviso de altitud B. INVIERTA EL TAPÓN DEL REGULADOR DE PRE- SIÓN DEL ELECTRODOMÉSTICO (Vea la figura 12) Las capacidades de funcionamiento especificadas del quemador de gas por lo general corresponden a Con el electrodoméstico ya instalado, el regulador debe localizarse según se muestra en la figura 3 ó 4. elevaciones de hasta 609.6 metros (2000 pies).
  • Page 22 Después de la operación anterior, el quemador producirá izquierdo, central y delantero derecho (vea las una llama azul estable de tamaño pequeño. El ajuste figuras 10 y 11). Según sea necesario, puede usarse debe verificarse girando la perilla de alto a bajo varias un clip para quitar el obturador izquierdo delantero y veces sin que se apague la llama.
  • Page 23 FIGURA 18 automáticamente después de que se apague la llama debido a una corriente de viento o condición adversa. JENN-AIR DE 91 CM (36² ² ² ² ) JGC8536 Esta característica se proporciona con fines de UBICACIÓN comodidad y no tiene la finalidad de ser una característica de seguridad.
  • Page 24 Para sujetar la unidad al mostrador Unidad de 76 cm (30”) Jenn-Air Unidad de 91 cm (36”) Jenn-Air I M P O R T A N T E I M P O R T A N T E Se han incluido dos soportes para sujetar la superficie para Para sujetar la superficie para cocinar al mostrador, se cocinar al mostrador.
  • Page 25 CUISINIÈRE À GAZ À MANUEL DE BRÛLEURS INTÉGRÉS MISE EN SERVICE JGC8430 & JGC8536 403 WEST FOURTH STREET, NORTH · NEWTON, IA 50208 ÉTATS- UNIS IMPORTANT : Dimensions montrées en pouces et en centimètres. IMPORTANT : S’assurer que l’appareil correspond au type de gaz fourni. Ces renseignements se trouvent sur la plaque signalétique, sous la boîte des brûleurs.
  • Page 26 4. Le dessus du comptoir doit avoir un support à une (3/4 po) distance maximum de 7,6 cm (3 po) des rebords de la découpe. Pose d’armoires au-dessus de plaque de cuisson Jenn-Air 20,3 cm FIGURE 1 (8 po) *A = 76,2 cm (30 po)

  • Page 27: Pose De L'appareil

    GPL sur les raccords. Si la plaque de cuisson est homologuée pour cet usage, ATTENTION : La garantie des appareils Jenn-Air est les points suivants s’appliquent : nulle si les consignes du fabricant concernant la pose ne sont pas respectées.
  • Page 28 Raccordement de l’appareil au gaz LE RACCORDEMENT AU GAZ DOIT ÊTRE I M P O R T A N T EFFECTUÉ PAR UN TECHNICIEN AYANT REÇU LA FORMATION APPROPRIÉE OU PAR UN INSTALLATEUR D’APPAREILS À GAZ. La Appliquer du liquide de détection de fuites non corrosif vérification de l’absence de fuites sera effectuée sur tous les joints et raccords entre le robinet de la par l’installateur conformément aux directives...
  • Page 29 2. SI CE MEUBLE DOIT AVOIR UN FOUR ILLUSTRATION D’UNE CONDUITE DE GAZ ÉLECTRIQUE ENCASTRÉ JENN-AIR MODÈLE (FOUR MURAL MONTÉ SOUS LA PLAQUE DE JJW8530, JJW9530 OU JJW8130 MONTÉ SOUS CUISSON DE 30 PO [76,2 CM]) CETTE PLAQUE DE CUISSON.

  • Page 30: Vérification De La Pression

    Autres méthodes de raccordement de Vérification de la pression l’appareil à l’alimentation en gaz L’appareil à gaz doit être coupé des conduites de gaz en fermant son robinet d’arrêt individuel pendant toute LE RACCORDEMENT AU GAZ DOIT ÊTRE vérification de la pression dans les conduites de gaz à EFFECTUÉ...

  • Page 31: Câblage Électrique

    Câblage électrique Cet appareil est équipé d’un cordon d’alimentation avec Lors de la planification, noter que la longueur libre du raccordement à la terre. Il doit être branché dans une cordon d’alimentation de cet appareil est de 117 cm prise de courant reliée à la terre. Il est recommandé, pour (46 pi).
  • Page 32 Répéter pour chaque brûleur. figure 9) avec le biseau orienté vers le bas (voir la figure 10). JGC8536 — 91,4 CM/36 PO - Placer un ou plusieurs DÉPOSE DE L’INJECTEUR À ORIFICE réducteurs de débit pour brûleurs de 9,1 / 10,5 kBTU dans les porte-orifices avant droit et arrière gauche...
  • Page 33 JGC8430 — 76,2 CM / 30 PO - Placer le réducteur de débit de 14 kBTU dans le porte-orifice avant droit (voir figure 11). JGC8536 — 91,4 CM / 36 PO - Placer le réducteur de débit de 14 kBTU dans le porte-orifice central (voir figure 11).
  • Page 34 (voir les figures 10 et 11). S’il y a lieu, une simple attache de bureau peut être utilisée pour enlever les réducteurs de débit arrière gauche et droit. JGC8536 — 91,4 CM / 36 PO - Retirer les réducteurs 1.66 de débit des porte-orifices arrière gauche, central et 1.07 FIGURE 16 avant droit (voir les figures 10 et 11).
  • Page 35 à un courant d’air ou FIGURE 18 autre. Cette fonctionnalité est offerte pour assurer un plus grand confort d’emploi et non pas comme caractéristique JGC8536 91,4 CM (36 PO) JENN-AIR de sécurité. EMPLACEMENT ATTENTION : Ne jamais couvrir les boutons de DU BRÛLEUR...
  • Page 36 Fixation de l’appareil au comptoir Appareil Jenn-Air de 76,2 cm (30 po) Appareil Jenn-Air de 91,4 cm (36 po) I M P O R T A N T I M P O R T A N T Pour fixer la plaque de cuisson au comptoir, des fentes pour Deux supports de fixation sont fournis pour fixer la plaque de les brides de fixation sont prévues sur tous les côtés de...
