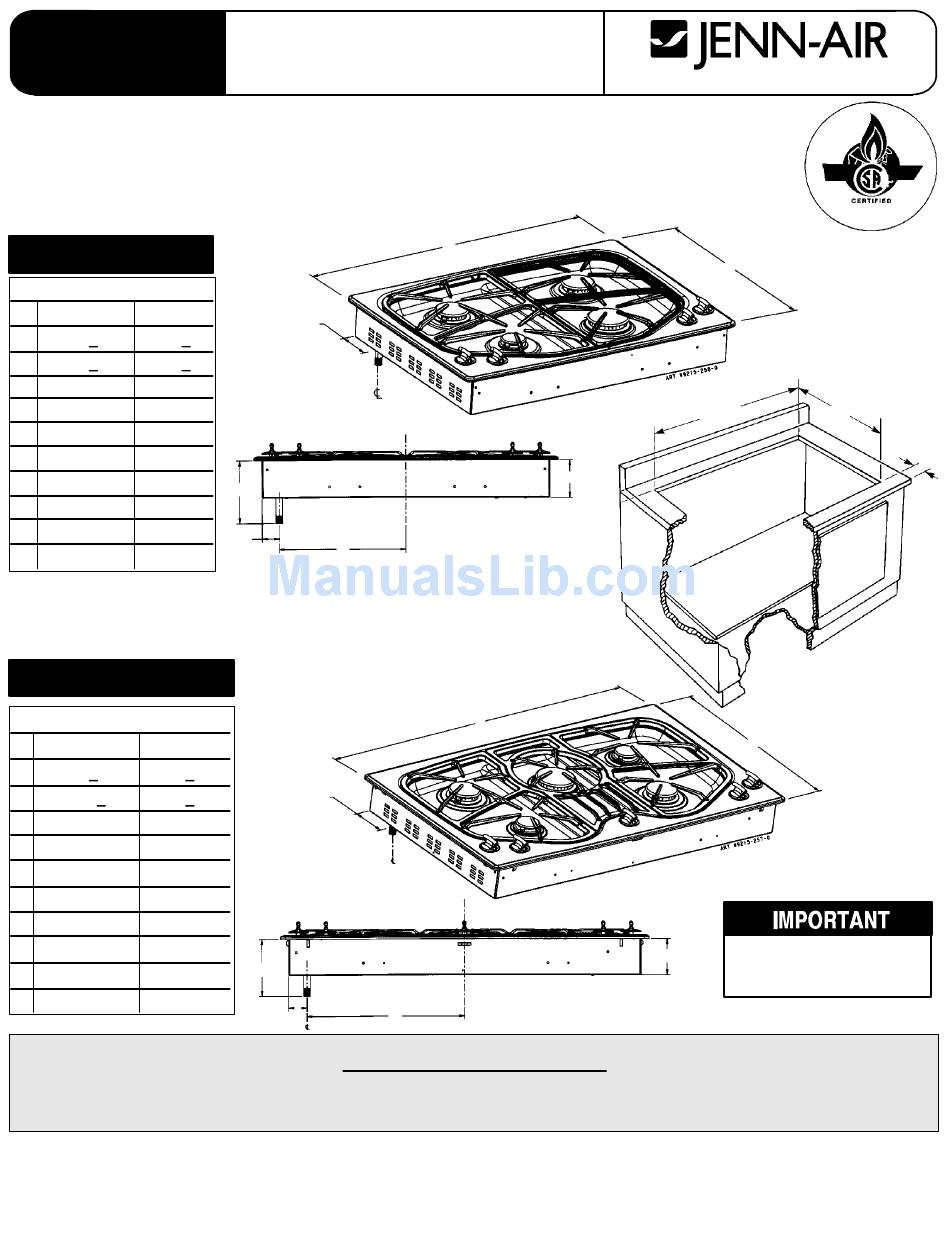

INSTALLATION
MANUAL
IMPORTANT: Dimensions Shown in Both Inches and Centimeters.
IMPORTANT:
Be sure the appliance being installed is equipped for the gas to be supplied. Refer to
serial plate on underside of burner box for this information. Do not attempt to convert this appliance for
use with a gas other than the type specified.
30² MODEL
JGC8430
Inches
cm
A 28 3/4 + 1/16 73.03 + .2
B 20 5/8 + 1/16 52.39 + .2
C
2 MIN
5.08 MIN
D
5 1/16
12.9
E
30
76.2
F
21 3/4
55.2
G
3 11/16
9.4
H
12 7/16
31.6
I
1 3/4
4.4
J
1 3/4
4.4
36² MODEL
JGC8536
Inches
cm
A 34 7/8 + 1/16 88.58 + 1/16
B 20 13/16 + 1/16 52.86 + 1/16
C
2 MIN
5.08 MIN
D
4 9/16
11.6
E
36
91.4
F
21 9/16
54.8
G
3 13/16
9.6
H
15 1/2
39.4
I
1 3/4
4.4
J
1 3/4
4.4
IMPROPER INSTALLATION, ADJUSTMENT, ALTERATION, SERVICE, MAINTENANCE OR USE
OF RANGE CAN RESULT IN SERIOUS INJURY OR PROPERTY DAMAGE.
NOTICE TO INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE APPLIANCE.
NOTICE TO CONSUMER: RETAIN THESE INSTRUCTIONS FOR FUTURE REFERENCE.

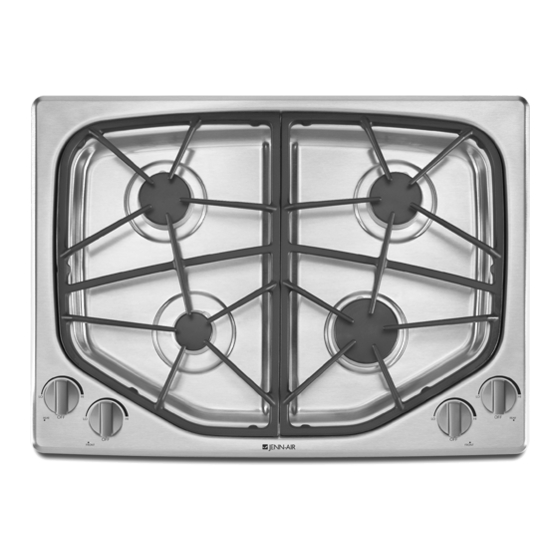

SEALED GAS COOKTOP
JGC8430 & JGC8536
J
MANIFOLD
ENTRANCE
D
I
H
J
MANIFOLD
ENTRANCE
D
I
H
SPECIAL WARNING
403 WEST FOURTH STREET, NORTH · NEWTON, IA 50208
E
G
E
F
B
A
F
CUTOUT DIMENSIONS
G
ARE CRITICAL
8101P643-60
C
(05-04-00)
