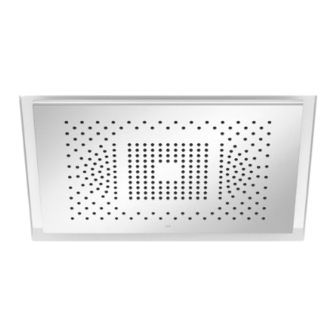

Summary of Contents for Dornbracht 41 770 979 Series

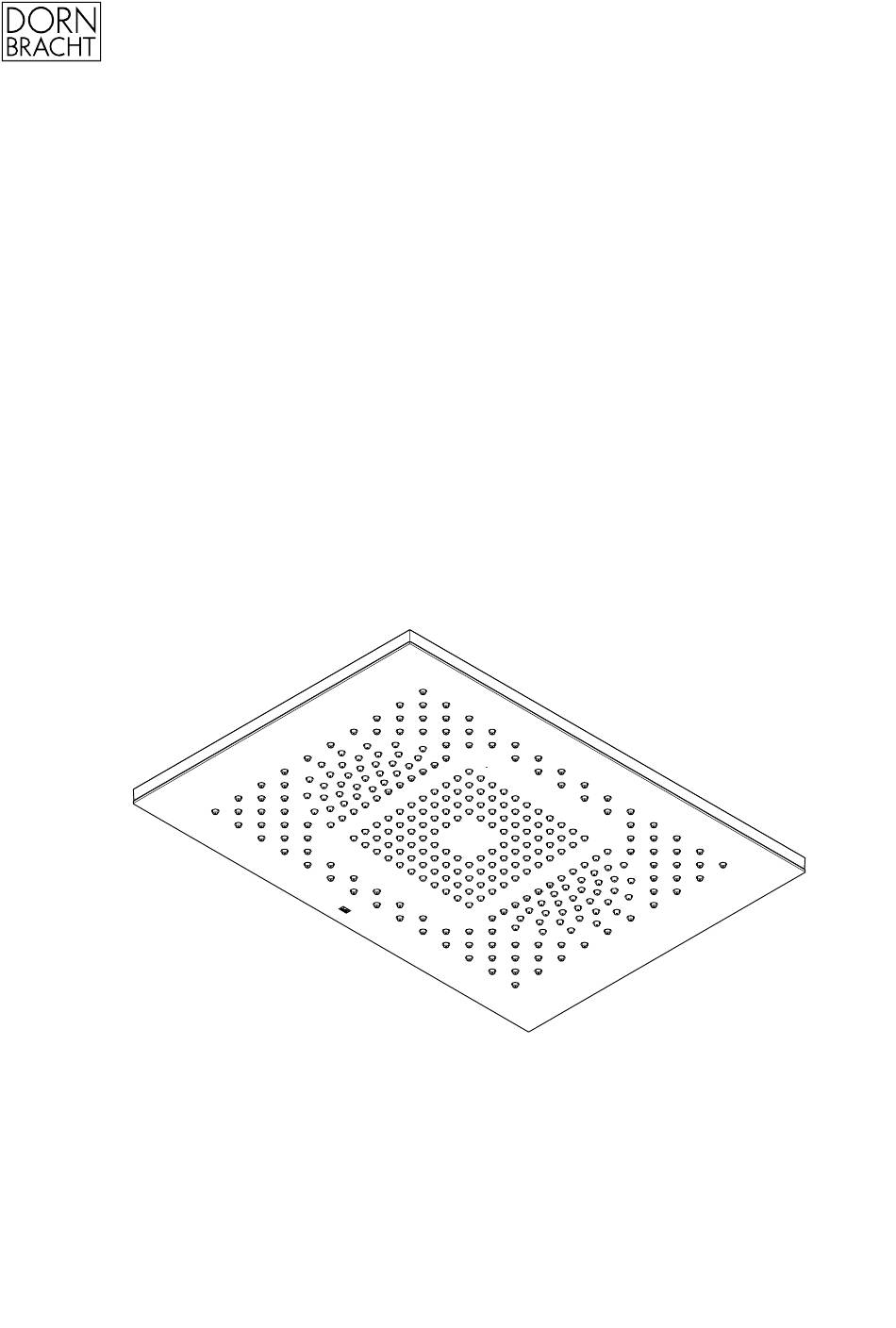

- Page 1 Montageanleitung Montageanleitung Installation instructions Montagehandleiding Instructions de montage Istruzioni per il montaggio Instrucciones de montaje Monteringsanvisning Montážní návod Instrukcja montażu Инструкция по монтажу 安装指导 41 770 979-FF / 41 770 979-FF 0010 / 41 770 979-FF 0050...
-
Page 2: Allgemeine Sicherheitshinweise
Haftung des Herstellers im Schadensfall eingeschränkt sein. • Bei Fragen oder Unsicherheiten bezüglich Montage oder Bedienung kontaktieren Sie bitte Dornbrachts Technischen Service. Sie finden entsprechende Kontaktdaten auf der Rückseite dieser Anleitung und auf der Homepage von Dornbracht www.dornbracht.com • Örtliche Vorschriften zur Unfallverhütung sind vorrangig zu befolgen. -
Page 3: Technische Daten
Technische Daten Gewicht 35 770 970 90 + 41 770 979-FF .............................~ 30 kg Gewicht, Bausatz-Vormontage 35 770 970 90..................................~ 15 kg Gewicht, Bausatz-Endmontage 41 770 979-FF ..................................~ 15 kg Maximaler Durchfluss bei 3 bar Fließdruck Full RAIN ....................................14 l/min PURIFY RAIN ..................................10 l/min Maße finden Sie am Ende der Anleitung. -
Page 4: General Safety Instructions
Local accident prevention regulations are to be followed with priority. • It is imperative that you carefully read the following user instructions. In the case of non-compliance Dornbracht AG & Co. KG rejects any liability. Electrical work is to be carried out only under voltage free condition! It takes 2 people to fit the ceiling module! Only use suitable ladders / climbing aids. -
Page 5: Technical Data
Technical data Weight 35 770 970 90 + 41 770 979-FF .............................~ 30 kg Weight, concealed rough parts 35 770 970 90..................................~ 15 kg Weight, exposed trim parts 41 770 979-FF ..................................~ 15 kg Maximum flow at a flow pressure of 3 bar Full RAIN ....................................14 l/min PURIFY RAIN .................................. - Page 6 • Neem bij vragen of twijfels over montage of bediening contact op met de technische service van Dornbracht. U vindt de contactgegevens op de achterpagina van deze handleiding en op de website van Dornbracht www.dornbracht.com •...
-
Page 7: Technische Gegevens
Technische gegevens Gewicht 35 770 970 90 + 41 770 979-FF .............................~ 30 kg Gewicht, Inbouwset voormontage 35 770 970 90..................................~ 15 kg Gewicht, Inbouwset eindmontage 41 770 979-FF ..................................~ 15 kg Maximale doorstroom bij 3 bar dynamische druk Full RAIN ....................................14 l/min PURIFY RAIN .................................. - Page 8 • Pour toute question ou incertitude concernant le montage ou l’utilisation, veuillez contacter le service technique de Dornbracht. Vous trouverez les coordonnées du service à contacter au verso de ces instructions et sur le site Internet de Dornbracht www.dornbracht.com •...
-
Page 9: Caractéristiques Techniques
Caractéristiques techniques Poids 35 770 970 90 + 41 770 979-FF .............................~ 30 kg Poids, corps à encastrer 35 770 970 90..................................~ 15 kg Poids, partie apparente 41 770 979-FF ..................................~ 15 kg Débit maximal à une pression dynamique de 3 bar Full RAIN ....................................14 l/min PURIFY RAIN .................................. - Page 10 • Per chiarimenti e dubbi relativi al montaggio o all'uso si contatti l'assistenza tecnica di Dornbracht. I dati di contatto sono riportati sul retro delle presenti istruzioni e sulla homepage di Dornbracht www.dornbracht.com •...
-
Page 11: Dati Tecnici
Dati tecnici Peso 35 770 970 90 + 41 770 979-FF .............................~ 30 kg Peso, kit componenti interni 35 770 970 90..................................~ 15 kg Peso, kit componenti esterni 41 770 979-FF ..................................~ 15 kg Portata massima con una pressione idraulica dinamica pari a max. 3 bar Full RAIN .................................... - Page 12 • Si tiene preguntas o dudas respecto al montaje o respecto al uso póngase en contacto con el Servicio Técnico de Dornbracht. Encontrará los datos de contacto correspondientes en el dorso de estas instrucciones y en la página web de Dornbracht www.dornbracht.com...
-
Page 13: Datos Técnicos
Datos técnicos Peso 5 750 970-FF + 41 770 979-FF ...............................~ 30 kg Peso, juego de premontaje 35 770 970 90..................................~ 15 kg Peso, juego de montaje final 41 770 979-FF ..................................~ 15 kg Caudal máximo con una presión hidráulica de 3 bar Full RAIN .................................... - Page 14 Local accident prevention regulations are to be followed with priority. • It is imperative that you carefully read the following user instructions. In the case of non-compliance Dornbracht AG & Co. KG rejects any liability. Electrical work is to be carried out only under voltage free condition! It takes 2 people to fit the ceiling module! Only use suitable ladders / climbing aids.
- Page 15 Technical data Weight 35 781 970-90 0010 + 41 770 979-FF 0010 ..........................~ 37 lbs Weight, concealed rough parts 35 781 970-90 0010 ................................~ 24 lbs Weight, exposed trim parts 41 770 979-FF 0010 ................................~ 13 lbs Maximum flow at a flow pressure of 3 bar Full RAIN ....................................
- Page 16 • Lokala arbetsmiljöregler ska alltid iakttas med högsta prioritet. • Det är tvunget nödvändigt att läsa igenom följande användningsanvisningar. Om detta inte beaktas kommer Dornbracht AG & Co. KG att avsäga sig allt ansvar. Utför endast elanslutningen i spänningslöst tillstånd.
-
Page 17: Tekniska Data
Tekniska data Vikt 35 770 970 90 + 41 770 979-FF .............................~ 30 kg Vikt, inbyggnadssats 35 770 970 90..................................~ 15 kg Vikt, slutmonteringssats 41 770 979-FF ..................................~ 6 kg Maximalt flöde vid 3 bar flödestryck Full RAIN ....................................14 l/min PURIFY RAIN ..................................10 l/min Måttuppgifter finns i slutet av anvisningen. - Page 18 • Místní předpisy pro bezpečnost práce mají přednost. • Je nezbytně nutné, abyste si pečlivě přečetli následující pokyny pro uživatele. V případě nedodržení společnost Dornbracht AG & Co. KG odmítá jakoukoli odpovědnost. Elektroinstalační práce lze provádět pouze v beznapěťovém stavu! Stropní...
-
Page 19: Technické Údaje
Technické údaje Hmotnost 35 770 970 90 + 41 770 979-FF .............................~ 30 kg Hmotnost, podomítkové těleso 35 770 970 90..................................~ 15 kg Hmotnost, vrchní sada konečné montáže 41 770 979-FF ..................................~ 15 kg Maximální průtok při průtokovém tlaku 3 bar Full RAIN ....................................14 l/min PURIFY RAIN .................................. - Page 20 • W przypadku pytań lub wątpliwości dotyczących montażu lub obsługi należy skontaktować się z serwisem technicznym Dornbracht. Odpowiednie dane kontaktowe znajdziecie Państwo na odwrocie niniejszej instrukcji oraz na stronie internetowej Dornbracht www.dornbracht.com •...
-
Page 21: Dane Techniczne
Dane techniczne Ciężar 35 770 970 90 + 41 770 979-FF .............................~ 30 kg Ciężar, zestaw podtynkowy 35 770 970 90..................................~ 15 kg Ciężar, zestaw natynkowy 41 770 979-FF ..................................~ 6 kg Maksymalny przepływ przy ciśnieniu hydraulicznym 3 bar Full RAIN ....................................14 l/min PURIFY RAIN .................................. - Page 22 Иначе в случае повреждения ответственность производителя может быть только ограниченной. • При возникновении вопросов или сомнений относительно монтажа или обслуживания обращайтесь в службу технической поддержки компании Dornbracht. Соответствующие контактные данные вы найдете на обороте данного руководства или на вебсайте компании Dornbracht www.dornbracht.com •...
-
Page 23: Технические Характеристики
Технические характеристики Вес 35 770 970 90 + 41 770 979-FF .............................~ 30 kg Весr, kомплект предварительного монтажа 35 770 970 90..................................~ 15 kg Вес, kомплект завершающего монтажа 41 770 979-FF ..................................~ 15 kg Максимальный пропускной расход при гидравлическом напоре 3 bar Full RAIN ....................................14 l/min PURIFY RAIN .................................. - Page 24 警告！ 该符号警告使用者如不遵守安全提示将会受到轻度或中度伤害。 小心！ 该符号警告使用者如不遵守安全提示将会受到轻度或中度伤害。 注意！ 该符号警告使用者如不遵守提示将导致财产损失。 提示！ 该符号提醒使用者注意重要信息。 请阅读说明书，并遵循指导。 • 产品相关的说明书和文档资料必须交给最终用户。否则，产品发生损坏时制造商的赔偿限额会有所限制。 • 如果您在安装或使用过程中有任何疑问或不确定的情况，请与 Dornbracht 公司技术服务部门联系。相关联系信息位于本说明 书背面，或者您也可以访问 Dornbracht 公司网站主页：www.dornbracht.com • 必须优先遵守当地事故预防条例。 • 必须仔细阅读以下用户提示。 如不遵守这些提示， Dornbracht AG & Co. KG 将不承担任务责任。 只能在断电状态下进行电气作业！ 必须由 2 人安装顶板模块！ 仅使用合适的梯子 / 攀登器械。 确保 SERENITY SKY 充分静态平衡，以便持久紧固。如果是木墙或其他墙壁结构，则必须由静力学家选择正确的紧固件。如果 错误选择了紧固件或墙壁不合适，则存在 SERENITY SKY 掉落的危险，并进而对生命、肢体和财产造成严重伤害。 喷雾喷嘴只允许连接到确保水温低于 25 摄氏度的冷水管上。 必 须定期使用和清洁喷雾喷嘴。我们建议每次淋浴前都进行一次冲洗。 小心！ 锋利的边缘会导致切割风险 进行必要的工作时，始终戴上防护手套。 避免其他身体部位（如头部）与尖锐的边缘接触。 – 抬起受伤的身体部位。 – 必要时对切割伤口进行清洁、消毒并使用无菌绷带进行处理。...
- Page 25 技术数据 重量 35 770 970 90 0050 + 41 770 979-FF 0050 ...........................~ 30 kg 重量, 暗埋阀体 35 781 970-90 0050 ................................~ 15 kg 重量, 面板安装件 41 770 979-FF 0050 .................................~ 6 kg 巴水流压力时的最大流量 Full RAIN ....................................14 l/min PURIFY RAIN ..................................10 l/min 尺寸信息在本说明书末尾 规划说明...
- Page 26 Cuidado y mantenimiento por parte del usuario. Skötsel och service som utförs av användaren. Ošetřování a údržba prostřednictvím uživatele. Czyszczenie i konserwacja. Уход и техобслуживание пользователем. 用户进行的维修保养。 www.dornbracht.com.care Technische Informationen. Technical information. Technische informatie. Informations techniques. Informazioni tecniche. Información técnica.
- Page 27 Lieferumfang. Parts supplied. Omvang van de levering. Pièces livrées. Entità di fornitura. Volumen de suministro. Parts Supplied. Leveransomfång. Rozsah dodávky. Zakres dostawy. Объем поставки. 供货范围。 PURIFY RAIN FULL RAIN...
- Page 28 41 770 979-FF ROW - Rest of World CN - China 41 770 979-FF 0050 US / CA - United States / Canada 41 770 979-FF 0010 Dornbracht Montageanleitung Installation instructions Montagehandleiding Instructions de montage Istruzioni di montaggio Instrucciones de montaje...
- Page 31 1. 2.
- Page 38 41 770 979-FF / 41 770 979-FF 0050 / 41 770 979-FF 0010 mm [inches] 355 14" 505 19 " " 600 23 "...
- Page 40 Dornbracht AG & Co. KG Köbbingser Mühle 6, D-58640 Iserlohn Tel. +49 2371 8899-900 mail@dornbracht.com www.dornbracht.com 01 03 41 770 00 / 05.2024...
