- Page 1 SB i16 and SB 8.8 Network I/O Guida Opetativa Revision: 1.2...
- Page 2 As research and development is a continual process, Solid State Logic reserves the right to change the features and specifications described herein without notice or obligation. Solid State Logic cannot be held responsible for any loss or damage arising directly or indirectly from any error or omission in this manual.
-
Page 3: Table Of Contents
SB i16 and SB 8.8 - Guida Operativa Table of Contents Introduction Gain Compensation Overview Compensated Ports Key Features Calibration Point SB i16 and SB 8.8 Front Panel Recalibrate Indication SB i16 and SB 8.8 Rear Panel Status LEDs and User Buttons... -
Page 4: Introduction

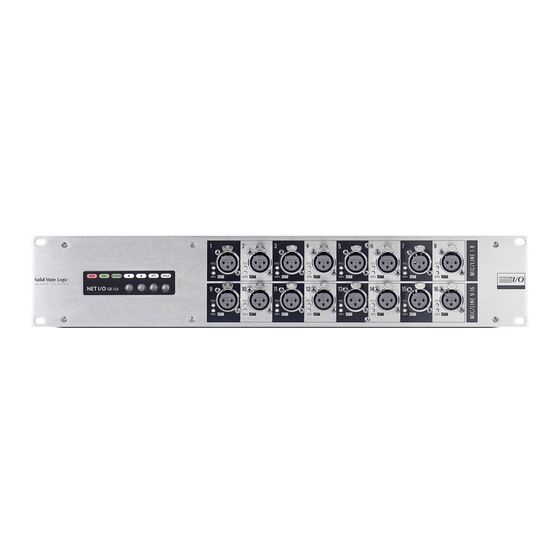

SB i16 e SB 8.8 sono, rispettivamente, stagebox 2U, 16 ingressi e 8 ingressi/8 uscite SuperAnalogue™ Dante, per tutte le applicazioni AoIP di alta qualità. SB i16 e SB 8.8 possono essere controllati in remoto dalle console SSL Live e System T, nonché dall'applicazione Network I/O Controller di SSL per PC. -
Page 5: Status Leds And User Buttons
SB i16 and SB 8.8 - Guida Operativa Status LEDs and User Buttons Green (solid) - normal operation: processor running ATT (Attention) allows a user to ‘push’ attention (for and Dante networks connected the already selected channel) to the software control application for swift identification of inputs or outputs. -
Page 6: Hardware Connections
SB i16 e SB 8.8 dispongono di due serie ridondanti di connessioni di rete. In Dante Controller è possibile impostare le porte Dante in modalità commutata anziché ridondante. Sebbene ciò sia possibile, non è necessario in quanto le porte di estensione forniscono questa funzionalità... -
Page 7: Ssl Network I/O Controller
SB i16 and SB 8.8 - Guida Operativa SSL Network I/O Controller Installing Network I/O Controller Quando si utilizza l'I/O di rete SSL senza una console SSL, la configurazione e il controllo si ottengono utilizzando l'applicazione per PC SSL Network I/O Controller. Questa può essere scaricata dal sito web SSL come parte del pacchetto di aggiornamento Network I/O Stagebox o come programma di installazione indipendente. -
Page 8: Application Navigation
SB i16 and SB 8.8 - Guida Operativa Application Navigation Network I/O Controller è suddiviso in tre schede: Control, Settings and Devices. A queste si accede dal lato destro dell'applicazione. The Control view is the main application window, providing real- time control and monitoring of the connected SSL Network I/O devices. -
Page 9: Network View
SB i16 and SB 8.8 - Guida Operativa Network View A Red Highlight indicates a device that requires operator action: Device Name Selected device is highlighted • A flashing red background indicates a device with a clipping audio channel with a cyan outline. Devices and... -
Page 10: Inputs/Outputs
SB i16 and SB 8.8 - Guida Operativa Inputs/Outputs Selezionate la Inputs, Outputs nell'area Selezione pagina per visualizzare gli I/O disponibili sulla rete. Inputs Control Status shows whether the viewer has control of the input’s parameters. Each individual channel has independent ownership. -
Page 11: Outputs
GPIO I modelli SB i16 e SB 8.8 sono dotati di 4 circuiti di ingresso e 4 circuiti di uscita GP. Gli ingressi sono a tensione optoisolata e le chiusure delle uscite avvengono tramite relè DIL. -
Page 12: Setup
SB i16 and SB 8.8 - Guida Operativa Setup Premere Setup nell'area di selezione Page Select per visualizzare le informazioni sulla configurazione del sistema. Stagebox Ownership and Inputs Ownership Le impostazioni sono descritte in dettaglio in Proprietà Info shows the status of the... -
Page 13: Devices View
SB i16 and SB 8.8 - Guida Operativa Devices View La scheda Dispositivi consente di gestire i dispositivi di I/O visualizzati nel pannello di controllo. Control View. Device Filtering consente di nascondere i tipi di dispositivi I/O di rete, sia dalla vista Controllo che dalla sezione Filtraggio e ordinamento della vista Controllo. -
Page 14: Ownership
SB i16 and SB 8.8 - Guida Operativa Ownership Gli stagebox Net I/O possono essere controllati dalle console SSL Live o System T e dall'applicazione PC Network I/O Controller. Sono disponibili opzioni di proprietà separate per gli Stagebox e gli Input, per evitare conflitti di controllo tra console in rete e computer di controllo che condividono le risorse. -
Page 15: Individual Input Ownership
SB i16 and SB 8.8 - Guida Operativa Individual Input Ownership Quando si seleziona un ingresso su un dispositivo, viene visualizzata una delle tre opzioni disponibili, a seconda dello stato di proprietà corrente. Le opzioni sono Own, Take and Release (Possesso, Prelievo e Rilascio):: Inputs owned by another controller have a press and hold Take button. -
Page 16: Gpo Ownership
SB i16 and SB 8.8 - Guida Operativa GPO Ownership Anche le quattro connessioni GPO hanno uno stato di proprietà. Gli stati di proprietà disponibili sono identici a quelli degli ingressi stagebox. Unowned GPOs have a press and hold Own button and show there is... -
Page 17: Gain Compensation
SB i16 and SB 8.8 - Guida Operativa Gain Compensation Ogni ingresso microfonico/di linea dello stagebox ha due canali di trasmissione che possono essere sottoscritti dalla rete Dante. I canali principali seguono il guadagno del microfono impostato dal controller. I canali compensati annullano le variazioni del guadagno microfonico applicando un trim offset digitale che è... -
Page 18: Calibration Point
SB i16 and SB 8.8 - Guida Operativa Calibration Point Il punto di calibrazione è il valore in cui il guadagno analogico equivale a un valore di trim digitale di 0 dB, ossia non viene applicato alcun trim digitale. Il trim digitale viene applicato quando il livello del guadagno analogico è... -
Page 19: Pad
SB i16 and SB 8.8 - Guida Operativa L'SB i16 e l'SB 8.8 dispongono di due modalità pad, Traditional e AutoPad. La modalità pad viene selezionata per ogni stagebox (applicata a tutti gli ingressi) dalla scheda SETUP dello stagebox all'interno del controller I/O di rete.. -
Page 20: Autopad
SB i16 and SB 8.8 - Guida Operativa AutoPad AutoPad fornisce all'operatore l'intero intervallo di guadagno possibile e applica silenziosamente il pad quando l'intervallo di guadagno è impostato su un valore basso che richiede il raggiungimento del pad. Mic gain range with AutoPad engaged (5 to 79 Quando l'AutoPad è... -
Page 21: Dante Controller
SB i16 and SB 8.8 - Guida Operativa Dante Controller Per informazioni complete sul software Dante Controller, consultare il manuale d'uso di Audinate Dante Controller. Le informazioni riportate di seguito illustrano le nozioni di base necessarie per iniziare. La sincronizzazione del clock, la denominazione dei dispositivi, la configurazione AES67 e la gestione della rete vengono effettuate all'interno di Dante Controller. -
Page 22: Appendix A - General Specifications
SB i16 and SB 8.8 - Guida Operativa Appendices Appendix A – General Specifications Le seguenti specifiche sono identiche sia per l'SB i16 che per l'SB 8.8. Parameter Value Notes Depth 300 mm ( 12") Height 88.5 mm ( 3.5") -
Page 23: Appendix B - Connector Pin Outs
SB i16 and SB 8.8 - Guida Operativa Appendix B - Connector Pin Outs XLR Wiring Dimensions: 19 x 60 mm (approx.) Cable Diameter: 8-12 mm (typical) Pinout for balanced audio: Pin 1 Screen/Ground Pin 2 Hot (+ve) Pin 3... -
Page 24: Gpio
SB i16 and SB 8.8 - Guida Operativa GPIO GP Outputs Tutte le chiusure degli interruttori di uscita avvengono tramite relè DIL. NON utilizzare queste uscite per commutare direttamente carichi capacitivi o reattivi; utilizzare sempre un relè esterno separato con contatti di portata adeguata. -
Page 25: Appendix C - Performance Specifications
SB i16 and SB 8.8 - Guida Operativa Appendix C – Performance Specifications Mic/Line Inputs Parameter Value Notes Gain Range +5 to 79 dB 0 dBFS, MDAC continuous gain Maximum Input Level +28 dBu Pad inserted Frequency Response ± 0.25 dB Mic mode, 20 Hz –... -
Page 26: Line Outputs
SB i16 and SB 8.8 - Guida Operativa Line Outputs Parameter Value Notes Maximum Output Level +24 dBu 600 Ω / 10 kΩ load Output Impedance < 50 Ω Frequency Response ± 0.2 dB -0.5 dBFS, 20 Hz – 15 kHz - 0.5 dB... -
Page 27: Appendix D - Safety Notices
SB i16 and SB 8.8 - Guida Operativa Appendix D – Safety Notices General Safety Leggere e conservare questo documento. Rispettare tutte le avvertenze e seguire le istruzioni. Questo apparecchio elettrico non deve essere utilizzato in prossimità di acqua. La pulizia deve essere effettuata solo con panni asciutti o con prodotti compatibili con i dispositivi elettrici, mai quando l'unità... -
Page 28: Power Safety
SB i16 and SB 8.8 - Guida Operativa Power Safety L'unità non viene fornita con un cavo di alimentazione, per cui è possibile utilizzare cavi di alimentazione con distribuzione IEC di propria scelta. Qualsiasi cavo di rete utilizzato deve soddisfare i seguenti requisiti: Fare riferimento all'etichetta dei valori nominali posta sul retro dell'apparecchio e utilizzare sempre cavi di rete adeguati. -
Page 29: Environmental Declaration
RoHS Notice Solid State Logic si è conformata e questo prodotto è conforme alla Direttiva 2011/65/UE dell'Unione Europea sulla restrizione delle sostanze pericolose (RoHS) e alle seguenti sezioni della legge californiana che fanno riferimento alla RoHS, ovvero le sezioni 25214.10, 25214.10.2 e 58012, Health and Safety Code;...
