USB Deviceserver

INU-50

Hardware Installation Guide

MHAB-EB-INU50

Version: 1.3 | 2024-07

Table of Contents

Chapters

Need help?

Do you have a question about the INU-50 and is the answer not in the manual?

Questions and answers

Summary of Contents for SEH INU-50

Page 1 USB Deviceserver INU-50 Hardware Installation Guide MHAB-EB-INU50 Version: 1.3 | 2024-07...
Page 2 Overview This 'Hardware Installation Guide' provides a description of the hardware installation of the INU-50. The initial setup is described in the 'Quick Installation Guide' . Table of contents 1. Do you need assistance? Contact us! Monday to Thursday 8:00 a.m. to 4:45 p.m. and Friday 8:00 a.m.
Page 3 Überblick Dieser 'Hardware Installation Guide' beschreibt die Hardware- Installation des INU-50. Die Inbetriebnahme wird im 'Quick Installation Guide' erklärt. Inhaltsverzeichnis 22. Benötigen Sie Hilfe? Kontaktieren Sie uns! Montag–Donnerstag 8:00–16:45 Uhr Freitag 8:00–15:15 Uhr +49 (0)521 94226-44 support@seh.de www.seh.de...
Page 4: Table Of Contents
 Contents Scope of Supply ........2 Technical Data .
Page 5: Scope Of Supply
Installation Installation Guide provides brief Guide description of the installation of the INU-50. (This document) Quick The Quick Installation Guide Installation provides a brief description of Guide the initial setup of the INU-50. Jumpers Short-circuit bridges Hardware Installation Guide [en]...
Page 6: Technical Data

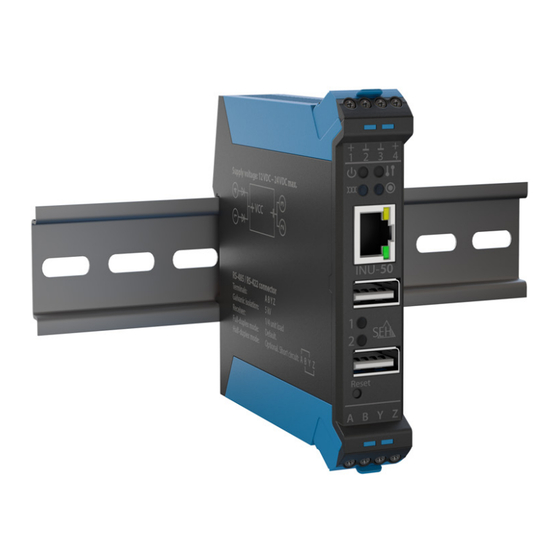

 Technical Data Device Overview power connectors activity LED power LED status LED network RS-485/RS-485 LED connector USB ports USB port LEDs RS-485/RS-422 reset button (serial interface) snap lock [en] Hardware Installation Guide...
Page 7 Properties Values Network connection logical: IEEE 802.3 (1000BaseT, 100BaseTX and 10BaseT) physical: 1 × RJ-45 Device connection - 2 × USB 2.0 - 1 × RS-485/RS-422 (also known as EIA-485/EIA-422) • Signals: A (RX-), B (RX+), Y (TX-), Z (TX+) •...
Page 8: Dimensions & Weight
Dimensions & Weight 114 mm 22.5 mm 150 g [en] Hardware Installation Guide...
Page 9: Connectors
Connectors power supply 2 power supply 1 RS-485/RS-422 screw terminals: A B Y Z galvanic isolation: 5 kV receiver: ¼ unit load mode: – standard = full duplex (FD); – optional: half duplex cable: – shielding: required – required stripping: approx.
Page 10 Power supply The INU server can be supplied via 2 power sources. One power source takes over the supply. A second power source can be connected as an additional redundant power supply if required. WARNING The low-voltage cable between the power supply or power supplies and the INU server must not be longer than 3 m.
Page 11: Type Plate
Type Plate The type plate gives important product information, such as hardware and certification information as well as the serial number. The serial number contains the production date: nnn YYYY MM nnnnn. This information helps you e.g. during maintenance and you needit for support requests as well as for the guarantee extension.
Page 12: Led Display
 LED Display The LEDs of the INU server provide information about its status. Action Color Description Power permanently – INU server is off. permanently green INU server is on. Activity blinks at yellow Indicates the exchange irregular of network data packets. intervals Status blinks 3...
Page 13 Action Color Description permanently – No USB device is ports connected to the 1–2 respective port. permanently green A USB device is connected to the respective port. permanently orange The connection to the respective port and the attached USB device is activated.
Page 14: Safety Regulations
 Safety Regulations INU servers are network devices for use in industrial environments. The INU-50 is designed for the integration of USB devices into TCP/IP networks. Important: Before starting the installation and the initial setup procedure as well during the operation of the INU server, please note the following safety regulations.
Page 15 • Only use a certified USB cable (< 3 m) listed at www.usb.org. • Electrostatic discharges (ESD) can impair the performance of the appliance. • A cable with a sufficient conductor cross-section must be selected for the power supply. • The low-voltage cable between the power supply and the device must not be longer than 3 m.
Page 16: Hardware Installation
 Hardware Installation Install the INU-50 on a top-hat rail (DIN rail according to DIN EN 60715, 35 mm wide). You can directly connect up to two USB devices to the INU-50. In addition, you can connect a serial device to the RS485/RS422 interface.
Page 17 1. Install the INU server on a top-hat rail: 2. Connect the power supply/supplies (7) of your server rack to the INU-50: Hardware Installation Guide [en]...
Page 18 3. Connect the network cable (RJ-45) to the INU server. 4. Connect the USB devices to the USB ports of the INU server: [en] Hardware Installation Guide...
Page 19 5. Connect a serial device to the RS-485/RS-422 interface: Important: Ground the shield of the RS-485 cable at one end of the cable. – Full duplex (standard): Connect 4 wires. – Half duplex (optional): Connect 2 wires to A and B and short-circuit A–Y and B–Z with the jumpers included in delivery.
Page 20: Initial Set Up: Rs-485/Rs-422
 Initial Set Up: RS-485/RS-422 The driver for the INU-50 must be installed on the client. Afterwards you must find the port for the connected serial devices. Driver Installation Most often, the operating systems automatically searches for the driver (among the locally available drivers or on the Internet) and installs it.
Page 21 Windows  You know which COM ports existed before the hardware installation. 1. Open the Device Manager. 2. Select Ports (COM & LPT). A list with COM and LPT ports is displayed. 3. Compare the now listed COM ports to the COM ports list- ed before the hardware installation.
Page 22 Linux  In Linux serial devices are enumerated as ttyUSB-ports. 1. Search the folder /dev for files with 'ttyUSB' in their name. 2. Compare the now listed information to the information listed before the hardware installation. 3. Note down the new ttyUSB files, e.g. ttyUSB0. 4.
Page 23: After The Hardware Installation
 After the Hardware Installation As soon as the hardware has been installed, the INU server can be set up for operation. All information on how to do this you will find in the enclosed document 'Quick Installation Guide' . Hardware Installation Guide [en]...
Page 24 [en] Hardware Installation Guide...
Page 25  Inhaltsverzeichnis Lieferumfang ........23 Technische Daten.
Page 26: Lieferumfang
 Lieferumfang Bitte überprüfen Sie den Packungsinhalt auf Vollständigkeit, bevor Sie die Installation beginnen: INU-Server USB Deviceserver INU-50 Hardware Hardware Installation Installation Guide beinhaltet eine kurze Guide Beschreibung der Installation des INU-50. (Dieses Dokument) Quick Der Quick Installation Guide Installation...
Page 27: Technische Daten
 Technische Daten Geräte-Übersicht Stromanschlüsse Activity LED Power-LED Status-LED Netzwerk RS-485/RS-422-LED anschluss USB-Ports USB-Port-LEDs RS-485/RS-422 (Serielle Reset-Taster Schnittstelle) Schnapp- verbinder Hardware Installation Guide [de]...
Page 28 Eigenschaften Werte Netzwerkanschluss Logisch: IEEE 802.3 (1000BaseT, 100BaseTX und 10BaseT) Physisch: 1 × RJ-45 Geräteanschluss - 2 × USB 2.0 - 1 × RS-485/RS-422 (auch bekannt als EIA-485/EIA-422) • Signale: A (RX-), B (RX+), Y (TX-), Z (TX+) • RS-485: Voll- oder Halbduplex- Modus •...
Page 29: Abmessungen & Gewicht
Abmessungen & Gewicht 114 mm 22,5 mm 150 g Hardware Installation Guide [de]...
Page 30: Anschlüsse
Anschlüsse Stromversorgung 2 Stromversorgung RS-485/RS-422 Schraubklemmen: A B Y Z Galvanische Trennung: 5 kV Receiver: ¼ Unit-Load Modus: – Standard = Full-duplex (FD); – Optional: Halb-Duplex Kabel: – Schirmung: erforderlich – erforderliche Abisolierung: ca. 7 mm – Einführung: Litze mit oder ohne Ader-Endhülse –...
Page 31 Stromversorgung Der INU-Server kann über 2 Spannungsquellen versorgt werden. Eine Spannungsquelle übernimmt die Versorgung. Eine zweite Spannungsquelle kann bei Bedarf zusätzlich als redundante Versorgung angeschlossen werden. WARNUNG Das Niederspannungskabel zwischen dem Netzteil und dem Gerät darf maximal 3 m lang sein.
Page 32: Typenschild
Typenschild Auf dem Typenschild finden Sie wichtige Angaben zu Ihrem Produkt, wie z.B. Informationen zur Hardware und zu Zertifizierungen sowie die Seriennummer. Die Seriennummer enthält das Produktionsdatum: nnn YYYY MM nnnnn. Diese Angaben helfen Ihnen z.B. bei der Wartung und Sie benötigen für Support-Anfragen...
Page 33: Led-Anzeige
 LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des INU-Servers ermittelt werden. Aktion Farbe Beschreibung Power Dauer- – INU-Server ist ausgeschaltet. Dauer-An grün INU-Server ist eingeschaltet. Activity unregel- gelb Signalisiert den Austausch mäßiges von Netzwerk- Blinken Datenpaketen. Status 3 ×...
Page 34 Aktion Farbe Beschreibung USB-Port Dauer- – Es ist kein USB-Gerät am 1–2 betreffenden Port angeschlossen. Dauer-An grün Es ist ein USB-Gerät am betreffenden Port angeschlossen. Dauer-An orange Die Verbindung zum betreffenden Port und dem daran angeschlossenen USB- Gerät ist aktiviert. Wichtig: Während des Einschaltvorgangs weicht das LED- Leuchtverhalten von der Beschreibung ab.
Page 35: Sicherheitsvorschriften
 Sicherheitsvorschriften INU-Server sind Netzwerkgeräte für den Gebrauch in Industrieumgebungen. Der INU-50 dient dem Einbinden von USB-Geräten in TCP/IP-Netzwerken. Wichtig: Beachten Sie vor der Installation und Inbetriebnahme sowie beim Betrieb des INU- Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu...
Page 36 • Beachten und befolgen Sie die Hinweise zum optimalen Einsatz des Gerätes. • Verwenden Sie als USB-Kabel ein zertifiziertes USB-Kabel (< 3 m), das unter www.usb.org gelistet ist. • Elektrostatische Entladungen (ESD) können die Geräte- leistung beeinträchtigen. • Für die Stromversorgung muss ein Kabel mit ausreichen- dem Leiterquerschnitt gewählt werden.
Page 37: Hardware-Installation
 Hardware-Installation Der INU-50 wird auf eine Hutschiene (Tragschiene gemäß DIN EN 60715, 35 mm breit) installiert. Bis zu zwei USB-Geräte können direkt am INU-50 angeschlossen werden. Zudem können Sie ein serielles Gerät an die RS-485/RS-422- Schnittstelle anschließen. Netzwerk Strom 1...
Page 38 1. Montieren Sie den INU-Server auf die Hutschiene: 2. Schließen Sie die Stromversorgung(en) (28) Ihres Ser- verschranks an den INU-50 an: [de] Hardware Installation Guide...
Page 39 3. Verbinden Sie das Netzwerkkabel (RJ-45) mit dem INU- Server: 4. Schließen Sie die USB-Geräte an die USB-Ports des INU- Servers an: Hardware Installation Guide [de]...
Page 40 5. Schließen Sie ein serielles Gerät an die RS-485/RS-422- Schnittstelle an: Wichtig: Erden Sie den Schirm des RS-485-Kabels an einem Kabelende. – Voll-Duplex (Standard): Schließen Sie 4 Adern an. – Halb-Duplex (optional): Schließen Sie 2 Adern an A und B an und stellen Sie mit den mitgelieferten Draht- brücken einen Kurzschluss zwischen A–Y und B–Z her.
Page 41: Inbetriebnahme: Rs-485/Rs-422
 Inbetriebnahme: RS-485/RS-422 Für den INU-50 muss auf dem Client der passende Treiber installiert werden.Anschließend müssen Sie den richtigen Port für die angeschlossenen seriellen Geräte finden. Treiberinstallation Meist sucht das Betriebssystem den Treiber automatisch (in den lokal vorhandenen Treibern oder im Internet) und installiert ihn.
Page 42 Windows  Sie kennen die COM-Ports, die vor der Hardware-Installa- tion vorhanden waren. 1. Öffnen Sie den Geräte-Manager. 2. Wählen Sie den Abschnitt Anschlüsse (COM & LPT) an. Eine Liste mit COM- und LPT-Anschlüssen wird angezeigt. 3. Vergleichen Sie die vor der Hardware-Installation verfüg- baren COM-Ports mit den jetzt angezeigten.
Page 43 Linux  In Linux werden serielle Geräte als ttyUSB-Port numme- riert. 1. Durchsuchen Sie das Verzeichnis /dev nach Dateien mit 'ttyUSB' im Namen. 2. Vergleichen Sie die vor der Hardware-Installation verfüg- baren Informationen mit den jetzt angezeigten. 3. Notieren Sie sich die neue ttyUSB-Dateien, z.B. ttyUSB0. 4.
Page 44: Nach Der Hardware-Installation
 Nach der Hardware-Installation Sobald die Hardware-Installation durchgeführt ist, kann der INU-Server in Betrieb genommen werden. Alle Informationen dazu finden Sie im beigelegten Dokument 'Quick Installation Guide' . [de] Hardware Installation Guide...
Page 45 Hardware Installation Guide [de]...
Page 46: Regulatory Compliance Information
 Regulatory Compliance Information EC – Declaration of Conformity Manufacturer's name and address: SEH Computertechnik GmbH Suedring 11, 33647 Bielefeld, Germany Phone: +49 (0)521 94226-0 Herewith SEH Computertechnik GmbH declares that USB Deviceserver Product: INU-50 Type designation: Serial no.: 319 yyyy mm nnnnn (yyyy = year, mm = month, nnnnn = seq.
Page 47 Bielefeld, March 26, 2024 Dipl.-Ing. Rainer Ellerbrake, General Manager Important: The latest version of the EC declaration of conformity can be downloaded from the website of SEH Computertechnik GmbH: http://www.seh-technology.com/ services/ce-notifications.html...
Page 48: Declaration Of Conformity
UK – Declaration of Conformity Representative´s Address: SEH Technology UK Ltd. Ray Bridges The Sussex Innovation Centre, Science Park Square, Falmer, Brighton, Great Britain, BN1 9SB Phone: +44 (0)1273-2346-81 Herewith we declare that USB Deviceserver Product: INU-50 Type designation: Serial no.: 319 yyyy mm nnnnn (yyyy = year, mm = month, nnnnn = seq.
Page 49 To meet the above specifications, the user has to comply with all instructions defined in the enclosed manual Hardware Installation Guide. Brighton, April 3, 2024 Ray Bridges Important: The latest version of the UK declaration of conformity can be downloaded from the website of SEH Computertechnik GmbH: http://www.seh-technology.com/ services/ce-notifications.html...
Page 50: Federal Communication Commission (Fcc) Notice
Federal Communication Commission (FCC) Notice The user has to comply with all instructions defined in this manual. It is not allowed to do product modifications not expressly approved by SEH. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
Page 51 Recycling notes according to the Electric and Electronic Equipment Act as well as the European directive ’WEEE’. Dispose of the device separately at the end of its life cycle. Do not dispose of the product together with your domestic waste. You can return the device free of charge to your local collection point.
Page 52 Downloads: http://www.seh-technology.com/services/downloads.html © 2024 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. The contents of this document are subject to change without notification. This product uses 'Open Source Software' . For further information, please contact http://www.seh.de.
