SEH myUTN-800 Quick Installation Manual

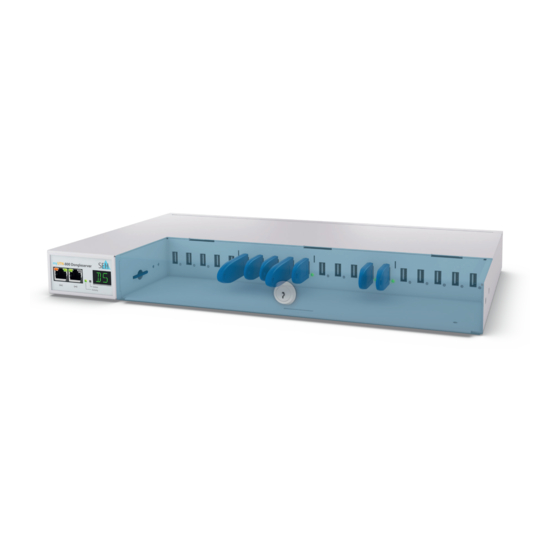

Usb dongle server
Hide thumbs
Also See for myUTN-800:
- Quick installation manual (40 pages) ,
- Hardware installation manual (16 pages) ,
- User manual (157 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Download this manual
See also:
User Manual
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for SEH myUTN-800
Summary of Contents for SEH myUTN-800

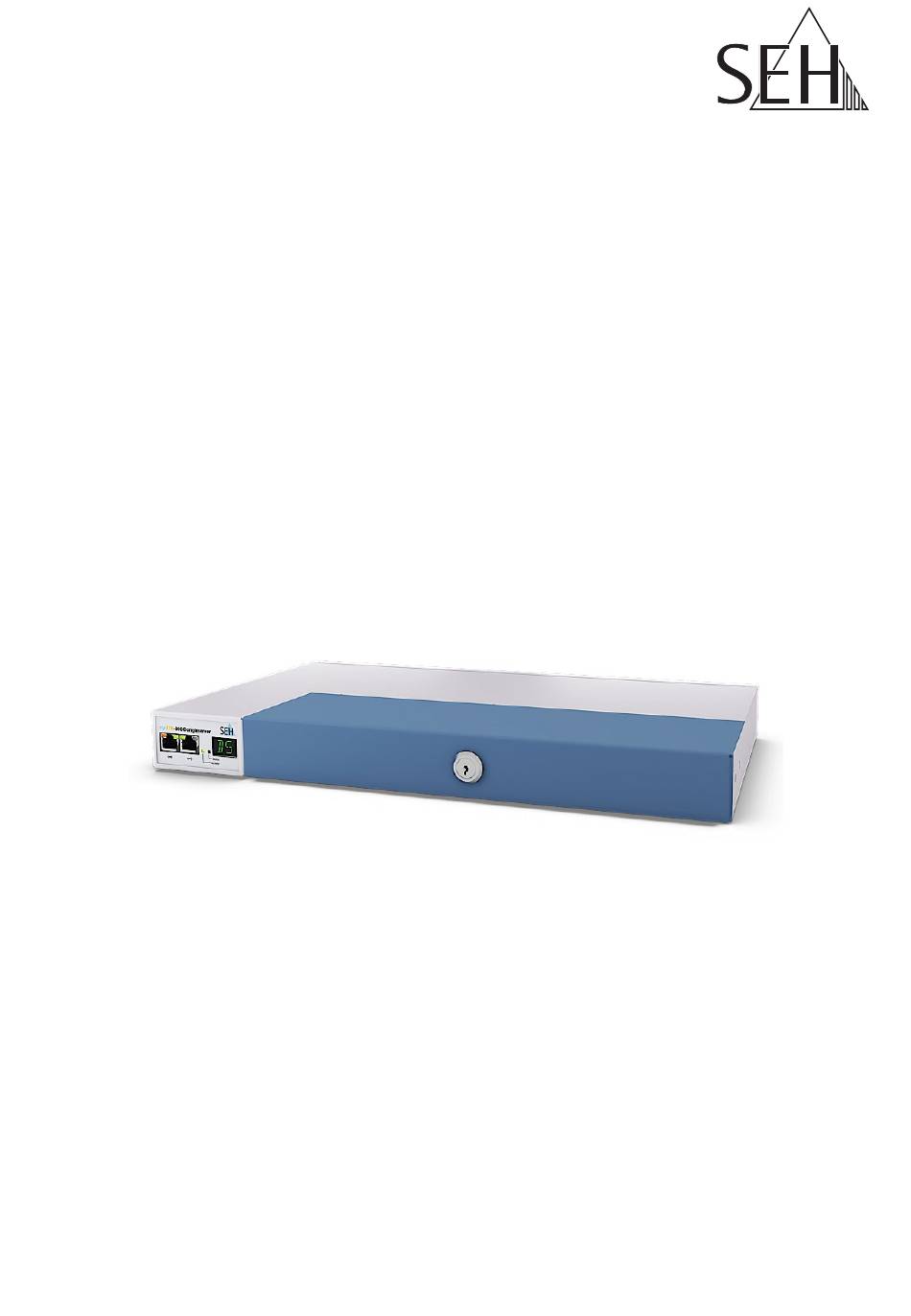

- Page 1 USB Dongleserver myUTN-800 Quick Installation Guide MHAB-QI-myUTN800 Version: 2.0 | 2018-02...
- Page 3 Overview This 'Quick Installation Guide' describes the hardware installation and initial setup of the myUTN-800. Table of contents Do you need assistance? Contact us! Monday to Thursday 8:00 a.m. to 4:45 p.m. and Friday 8:00 a.m. to 3:15 p.m. (CET) +49 (0)521 94226-44 support@seh.de...
-
Page 5: Table Of Contents
Getting Started: SEH UTN Manager ........10... -
Page 6: General Information
The software tool 'SEH UTN Manager' handles the access to the USB dongles. The SEH UTN Manager is installed on all clients that are intended to access a USB dongle in the network. The SEH UTN Manager shows the availability of all UTN servers in the network and establishes a connection between the client and the USB port including the connected USB dongle. -
Page 7: Accessories
Accessories Value-adding accessories for your myUTN-800 are optionally available from SEH. myUTN-800 plus The 'myUTN-800 Service package' extends the plus Service Package manufacturer's guarantee of your myUTN-800 from 36 to 60 months. In addition, you will receive quickly and easily an advance replacement device... -
Page 8: Technical Data
Technical Data connector for hole for strain-relief connector for power supply 2 cord grip (RMK3) power supply 1 (at the rear side) (at the rear side) (at the rear side) network USB ports 1–20 connector with LED for the USB port (RJ-45) activity LED display panel... -
Page 9: Led Display
LED Display The LEDs of the UTN server provide information about its status. Action Color Description Activity flashes at yellow Indicates the exchange of UTN data irregular packets. intervals Status permanently off – If the activity LED blinks periodically at the same time, the BIOS mode is signalized. -
Page 10: Type Plate
The serial number contains the production date: nnn YYYY MM nnnnn. This information helps you e.g. during maintenance and is needed for support requests as well as for the ’myUTN-800 Serviceplus Package’ [de] Quick Installation Guide... -
Page 11: Safety Regulations
Safety Regulations UTN servers are network devices for use in office environments. The myUTN-800 is designed for the integration of USB dongles into TCP/IP networks. Important: Before starting the installation and the initial setup procedure as well during the operation of the UTN server, note the following safety regulations. -
Page 12: Hardware Installation
Hardware Installation You can directly connect up to 20 USB dongles to the myUTN-800. clients with software tool 'SEH UTN Manager' myUTN-800 network USB 2.0 USB dongles 1. Connect the USB dongle to a USB port of the UTN server. -
Page 13: Software Installation
The complete version has a graphical user interface and offers additional features. A detailed description can be found in the myUTN User Manual. The SEH UTN Manager is installed on all clients that are intended to access a USB dongle in the network. Different installation files are available, depending on the operating system. -
Page 14: Getting Started: Seh Utn Manager
Getting Started: SEH UTN Manager After the SEH UTN Manager is started, the network will be scanned for connected UTN servers. The network range to be scanned is freely definable. All UTN servers found will be shown in the 'network list' together with the connected USB dongles. - Page 15 To start the program, double-click the 'SEH UTN Manager.app' file. (Applications SEH UTN Manager.app) Important: During the initial configuration, client and UTN server must be assigned to the same local network segment. Quick Installation Guide [de]...
-
Page 16: Assigning An Ip Address To The Utn Server
Assigning an IP Address to the UTN Server Once the UTN server is connected to the network, it checks whether an IP address can be obtained from the boot protocols BOOTP or DHCP. If this is not the case, the UTN server assigns itself an IP address via Zeroconf from the address range reserved for Zeroconf (169.254.0.0/16). -
Page 17: Adding The Utn Server To The Selection List
You can extend the search for UTN servers to any network range. To do this, change the search parameters for the net- work scan. Windows: Via Program – Options. Mac: Via SEH UTN Manager – Preferences. Quick Installation Guide [de]... -
Page 18: Connecting The Usb Dongle To The Client
Connecting the USB Dongle to the Client To use a USB dongle, a connection is established between the client and the USB port of the UTN server to which the USB dongle is connected. All provisions (driver installation, etc.) necessary to operate the USB dongle locally (i.e. -
Page 19: Configuring The Utn Server
Configuring the UTN Server The UTN server can be configured and monitored via the 'myUTN Control Center' . The myUTN Control Center is stored in the UTN server and can be launched by means of a browser (Microsoft Edge, Firefox, Safari). 1. -
Page 20: Locking The Utn Server
Locking the UTN Server The myUTN-800 has a lockable lid. With it, you can protect the USB dongles. To close the Dongleserver, insert the two straps of the lid into the notches of the housing. The key for the lock is delivered with the myUTN-800... -
Page 21: Mounting The Utn Server In A Rack
Mounting the UTN server in a rack To store and to keep the myUTN-800 safe, install it into a 19" server rack. • With the two mounting brackets included in delivery, you can install the myUTN-800 into a 19" server rack (fixed position). -
Page 22: Installation
(M4 × 4 mm) in the holes of the UTN server. 4. Repeat steps 2 and 3 on the other side of the UTN server. 5. Install the myUTN-800 in the server rack. To do this, fasten the mounting brackets of the UTN server to the server rack posts. -
Page 23: Inhaltsverzeichnis
Software-Installation ..........27 Erste Schritte mit dem SEH UTN Manager ......28 SEH UTN Manager starten....................29... -
Page 24: Allgemeine Information
USB-Ports des myUTN-800 angeschlossen. Die Zugriffsverteilung der USB- Dongles erfolgt über das Software-Tool 'SEH UTN Manager' . Der SEH UTN Manager wird auf allen Clients installiert, die auf einen im Netzwerk bereitgestellten USB-Dongle zugreifen sollen. Der SEH UTN Manager zeigt die Verfügbarkeit aller im Netzwerk eingebundenen UTN-Server an und stellt die Verbindung zwischen Client und USB-Port inklusive dem daran angeschlossenen USB-Dongle her. -
Page 25: Optionales Zubehör
Optionales Zubehör Als praktische Ergänzung zu Ihrem myUTN-800 bietet SEH optional erhältliches Zubehör an. myUTN-800 plus Das 'myUTN-800 Service -Paket' verlängert die plus Service -Paket Herstellergarantie Ihres myUTN-800 von 36 auf 60 Monate. Zudem erhalten Sie im Falle eines Defektes bequem und schnell ein Vorab- Austausch-Gerät. -
Page 26: Technische Daten
Technische Daten Anschluss für Loch für Netzwerkkabel- Anschluss für Stromversorgung 2 Zugentlastung (RMK 3) Stromversorgung 1 (auf der Rückseite) (auf der Rückseite) (auf der Rückseite) Netzwerk- USB-Ports 1–20 anschluss mit LED für den USB-Port (RJ-45) Activity-LED Anzeigefeld Reset-Taster Restart-Taster (gelb) Status-LED SD-Card- (grün) -
Page 27: Led-Anzeige
LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des UTN- Servers ermittelt werden. Aktion Farbe Beschreibung Activity unregelmäßiges gelb Signalisiert den Austausch von UTN- Blinken Datenpaketen. Status Dauer-Aus – Bei gleichzeitigem zyklischen Blinken der Activity-LED wird der BIOS-Modus signalisiert. 3 x Blinken grün Signalisiert die Vergabe einer... -
Page 28: Typenschild
Informationen zur Hardware und zu Zertifizierungen sowie die Seriennummer. Die Seriennummer enthält das Produktionsdatum: nnn YYYY MM nnnnn. Diese Angaben helfen Ihnen z.B. bei der Wartung und Sie benötigen sie für Support-Anfragen sowie für das ’myUTN-800 Serviceplus-Paket’ [de] Quick Installation Guide... -
Page 29: Sicherheitsvorschriften
Sicherheitsvorschriften UTN-Server sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Der myUTN-800 dient dem Einbinden von USB-Dongles in TCP/IP-Netzwerken. Wichtig: Beachten Sie vor Inbetriebnahme und beim Betrieb des UTN-Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden. -
Page 30: Hardware-Installation
Hardware-Installation Am myUTN-800 können bis zu 20 USB-Dongles direkt angeschlossen werden. Clients mit Software-Tool 'SEH UTN Manager' myUTN-800 Netzwerk USB 2.0 USB-Dongles 1. Stecken Sie den USB-Dongle an einen USB-Port des UTN-Servers. Wichtig: Bei Bedarf können USB-Dongle und UTN-Server via USB- Kabel verbunden werden. -
Page 31: Software-Installation
Die vollständige Variante verfügt über eine grafische Bedienoberfläche und bietet zusätzliche Funktionen. Detaillierte Beschreibungen finden Sie in der myUTN-Benutzerdokumentation. Der SEH UTN Manager wird auf allen Clients installiert, die auf einen im Netzwerk bereitgestellten USB-Dongle zugreifen sollen. Je nach Betriebssystem sind verschiedene Installationsdateien verfügbar. -
Page 32: Erste Schritte Mit Dem Seh Utn Manager
Erste Schritte mit dem SEH UTN Manager Nach dem Start des SEH UTN Managers wird das Netzwerk nach angeschlossenen UTN-Servern gescannt. Der zu scannende Netzwerkbereich ist frei definierbar. Nach dem Scannen des Netzwerks werden alle gefundenen UTN-Server und deren angeschlossene USB-Dongles in der 'Netzwerkliste' angezeigt. Die benötigten UTN-Server werden ausgewählt und der 'Auswahlliste' hinzugefügt. -
Page 33: Seh Utn Manager Starten
SEH UTN Manager starten Windows Starten Sie auf Ihrem Client den SEH UTN Manager über das Windows- Startmenü. (Start Alle Apps SEH Computertechnik GmbH SEH UTN Manager) Zum Starten des Programms doppelklicken Sie auf die Datei 'SEH UTN Manager.app' . -
Page 34: Utn-Server Eine Ip-Adresse Zuweisen
UTN-Server eine IP-Adresse zuweisen Nachdem der UTN-Server an das Netzwerk angeschlossen ist, überprüft der UTN-Server, ob er eine IP-Adresse über die Bootprotokolle BOOTP oder DHCP erhält. Ist das nicht der Fall, gibt sich der UTN-Server über Zeroconf selbst eine IP-Adresse aus dem für Zeroconf reservierten Adressbereich (169.254.0.0/16). Die vom Programm gefundenen UTN-Server werden in der Netzwerkliste angezeigt. -
Page 35: Utn-Server Der Auswahlliste Hinzufügen
Die Suche nach UTN-Servern kann auf beliebige Netzwerkbe- reiche erweitert werden. Ändern Sie hierzu die Suchparameter für den Netzwerkscan. Windows: Im Menü Programm über den Dialog Optionen. Mac: Im Menü SEH UTN Manager über den Dialog Einstellun- gen. Quick Installation Guide [de]... -
Page 36: Usb-Dongle Mit Client Verbinden
USB-Dongle mit Client verbinden Um einen USB-Dongle zu nutzen, wird eine Verbindung zwischen dem Client und dem USB-Port des UTN-Servers hergestellt, an den der USB-Dongle angeschlossen ist. Auf dem Client sind alle Vorbereitungen (Treiberinstallation usw.) getroffen worden, die notwendig wären, um den USB-Dongle lokal (also direkt an dem Client angeschlossen) zu betreiben. -
Page 37: Utn-Server Konfigurieren
UTN-Server konfigurieren Über das myUTN Control Center kann der UTN-Server konfiguriert und überwacht werden. Das myUTN Control Center ist in dem UTN-Server gespeichert und kann mit einem Internet-Browser (Microsoft Edge, Firefox, Safari) aufgerufen werden. 1. Öffnen Sie Ihren Browser. 2. -
Page 38: Utn-Server Abschließen
UTN-Server abschließen Der myUTN-800 hat einen abschließbaren Gehäusedeckel. Damit können Sie die USB-Dongles schützen. Zum Schließen führen Sie die beiden Laschen des Gehäusedeckels in die Nuten des Gehäuses ein. Der Schlüssel für das Schloss liegt dem Lieferumfang des ... -
Page 39: Utn-Server In Einen Serverschrank Einbauen
UTN-Server in einen Serverschrank ein- bauen Um den myUTN-800 optimal und sicher aufzubewaren, bauen Sie ihn in einen 19-Zoll-Serverschrank ein: • Mit den mitgelieferten Befestigungswinkeln kann der myUTN-800 fest in ei- nem 19-Zoll-Serverschrank verbaut werden. • Für eine komfortablere Handhabung empfehlen wir den Montagesatz Rack ... -
Page 40: Einbau
4. Wiederholen Sie die Schritte 2 und 3 auf der gegenüberliegenden Seite des UTN-Servers. 5. Installieren Sie den myUTN-800 im Serverschrank. Fixieren Sie dazu den UTN- Server mit den Befestigungswinkeln am Lochraster des Serverschranks. Lesen Sie hierzu die Dokumentation Ihres Serverschranks. - Page 41 Quick Installation Guide [de]...
-
Page 42: Regulatory Compliance Information
Regulatory Compliance Information Important: The latest version of the EC declaration of conformity can be downloaded from the website of SEH Computertechnik GmbH: http://www.seh-technology.com/services/ ce-notifications.html... -
Page 44: Www.seh-Technology.com
Sales Contacts and Information: http://www.seh-technology.com/sales Downloads: http://www.seh-technology.com/services/downloads.html © 2018 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. The contents of this document are subject to change without notification. This product uses 'Open Source Software' . For further information, go to http:// www.seh.de.
