SEH myUTN-80 Quick Installation Manual

Usb dongle server
Hide thumbs Also See for myUTN-80:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: User Manual
Overview [en]
This Quick Installation Guide provides
a description of the installation of the
myUTN-80. It contains the following
information:
General Information
Safety Regulations
Hardware Installation
Software Installation
Getting Started
Configuring the UTN Server
Locking the UTN Server
Please note the table of contents on
page 3. Should you have any further
questions, please contact our support
hotline.
Monday - Thursday
Friday
℡
+49 (0)521 94226-44
@
support@seh.de

Quick Installation Guide

USB Dongle Server
myUTN-80
Quick Installation Guide
Überblick [de]
Dieser Quick Installation Guide beinhaltet
eine Beschreibung der Installation des
myUTN-80. Sie erhalten die folgenden
Informationen:
Allgemeine Information
Sicherheitsvorschriften
Hardware-Installation
Software-Installation
Erste Schritte
UTN-Server konfigurieren
UTN-Server abschließen
Beachten Sie das Inhaltsverzeichnis auf
Seite 19. Falls Sie noch Fragen haben,
kontaktieren
Hotline.
8:00 a.m. to 4:45 p.m. and
8:00 a.m. to 3:15 p.m. (CET)
Sie
unsere
Support-
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the myUTN-80 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SEH myUTN-80

Summary of Contents for SEH myUTN-80

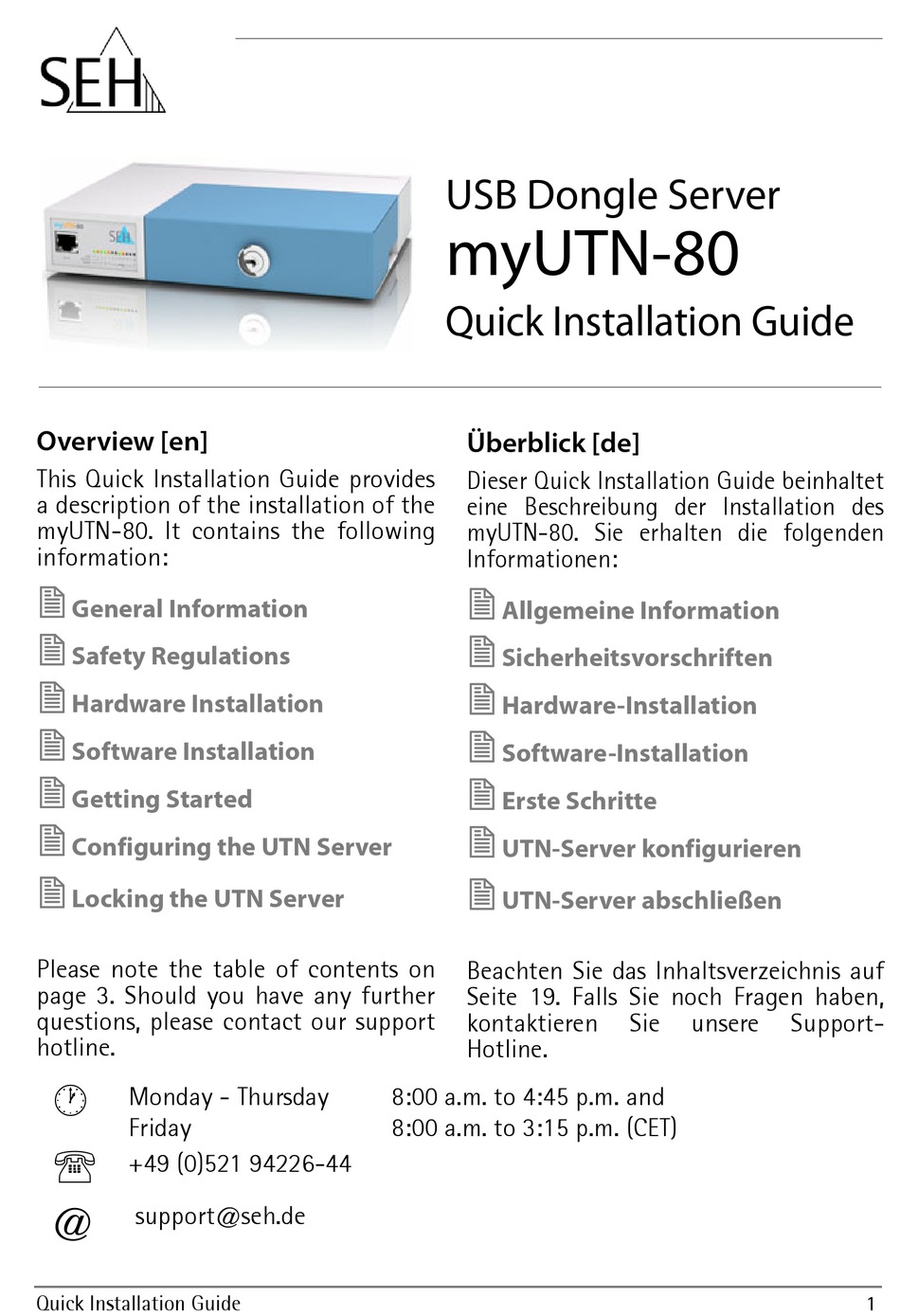

  • Page 1: Quick Installation Guide

    Überblick [de] This Quick Installation Guide provides Dieser Quick Installation Guide beinhaltet a description of the installation of the eine Beschreibung der Installation des myUTN-80. It contains the following myUTN-80. Sie erhalten die folgenden information: Informationen: General Information Allgemeine Information...
  • Page 2 Date of Manufacture The serial number includes the date of manufacture. The serial number can be found on the type plate. Quick Installation Guide...

  • Page 3: Table Of Contents

    2 Getting Started: SEH UTN Manager ....10 Starting the SEH UTN Manager ......11 Assigning an IP Address to the UTN Server .

  • Page 4: General Information

    ’SEH UTN Manager’ handles the access to the USB dongles. The SEH UTN Manager is installed on all clients that are intended to access a USB dongle in the network. The SEH UTN Manager shows the availability of all USB dongles in the network and establishes a connection between the client and the USB dongle.

  • Page 5: Technical Data

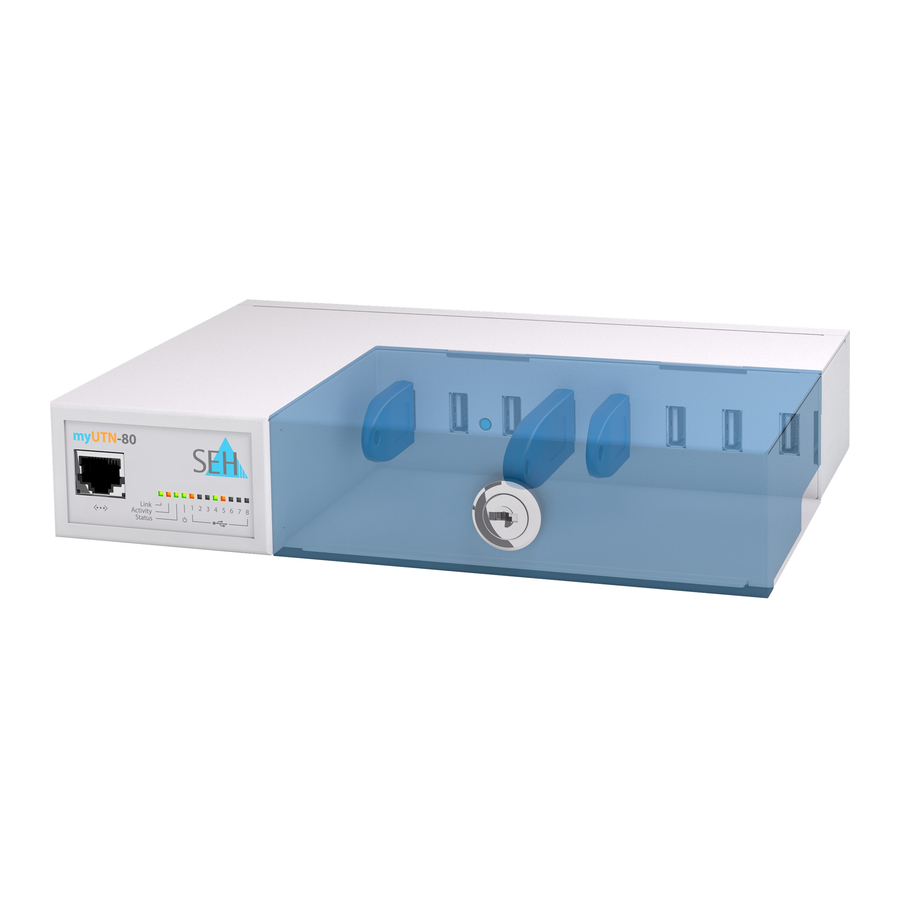

    Technical Data 1) Link LED (green) 6) USB port 6 11) USB port 2 2) Activity LED (yellow) 7) USB port 5 12) USB port 1 3) Status LED (green) 8) USB port 4 13) LEDs for USB ports 1-8 4) USB port 8 9) USB port 3 14) Power LED...
  • Page 6 LED Display The LEDs of the UTN server provide information about its status. Action Color Description Link permanently on green Indicates an existing connection to the network. Activitiy blinks at yellow Indicates the receipt of data packets. irregular intervals Status permanently off If the network activity LED blinks periodically at the same time, the BIOS mode is signalized.

  • Page 7: Safety Regulations

    Safety Regulations UTN servers are network devices for use in office environments. The dongle server is designed for the integration of USB dongles into networks. Before starting the initial setup procedure and during the operation of the UTN server, please note the following safety regulations. Their purpose is to protect yourself and others from personal injuries, and avoid damage to the equipment.

  • Page 8: Hardware Installation

    Hardware Installation You can directly connect up to eight USB dongles to the UTN server (myUTN-80). Clients with the software tool ’SEH UTN Manager‘ Proceed as follows: 1. Connect the USB dongle to a USB port of the UTN server.

  • Page 9: Software Installation

    Multi-User Version (SEH UTN Manager + SEH UTN Service) A major difference between the single-user version and the multi-user version is the Windows service ’SEH UTN Service’ . A detailed description can be found in the myUTN User Manual. Make sure that: - The installation of the SEH UTN Manager is suitable for Windows XP and later.

  • Page 10: Getting Started: Seh Utn Manager

    Getting Started: SEH UTN Manager After the SEH UTN Manager is started, the network will be scanned for connected UTN servers. The network range to be scanned is freely definable. After the network scan all UTN servers found – together with the connected USB dongles –...

  • Page 11: Starting The Seh Utn Manager

    Starting the SEH UTN Manager Start the SEH UTN Manager on your client via the Windows start menu. (Start --> Programs --> SEH Computertechnik GmbH --> SEH UTN Manager) During the initial configuration, client and UTN server must be assigned to the same local network segment.

  • Page 12: Assigning An Ip Address To The Utn Server

    Assigning an IP Address to the UTN Server Once the UTN server is connected to the network, it checks whether an IP address can be obtained from the boot protocols BOOTP or DHCP. If this is not the case, the UTN server assigns itself an IP address via ZeroConf from the address range (169.254.0.0/16) which is reserved for ZeroConf.

  • Page 13: Adding The Utn Server To The Selection List

    Adding the UTN Server to the Selection List In order to connect a UTN server to a client, you must assign the UTN server to the selection list. Put together a selection list with your preferred UTN servers. Proceed as follows: 1.

  • Page 14: Connecting The Usb Dongle To The Client

    Connecting the USB Dongle to the Client The USB dongles in the selection list can be connected to the client. Make sure that: - All provisions necessary to operate the USB dongle locally (i.e. connected directly to the client) should have been met on the client. Ideally, the USB dongle has been connected and operated on the client locally according to the instructions of the manufacturer.

  • Page 15: Configuring The Utn Server

    Configuring the UTN Server The UTN server can be configured and monitored via the ‘myUTN Control Center‘ . The myUTN Control Center is stored in the UTN server and can be launched by means of a browser (Internet Explorer, Firefox, Safari). Proceed as follows: 1.

  • Page 16: Closing The Utn Server

    We recommend using the Rack Mount Kit RMK1 for a perfect and safe storage of the UTN server. Use the Rack Mount Kit to mount the UTN server myUTN-80 into 19" server racks. The RMK1 (Rack Mount Kit Type 1) is available as an accessory upon request at SEH.
  • Page 17 Quick Installation Guide [en]...
  • Page 18 [en] Quick Installation Guide...
  • Page 19 2 Erste Schritte mit dem SEH UTN Manager ..26 SEH UTN Manager starten....... 27 UTN-Server eine IP-Adresse zuweisen .

  • Page 20: Allgemeine Information

    Ports des myUTN-80 angeschlossen. Die Zugriffsverteilung der USB-Dongles erfolgt über das Software-Tool ’SEH UTN Manager’ . Der SEH UTN Manager wird auf alle Clients installiert, die auf einen im Netzwerk bereitgestellten USB-Dongle zugreifen sollen. Der SEH UTN Manager zeigt die Verfügbarkeit aller am Netzwerk eingebundenen USB-Dongles an und stellt die...

  • Page 21: Technische Daten

    Technische Daten 1) Link-LED (grün) 6) USB-Port 6 11) USB-Port 2 2) Aktivität-LED (gelb) 7) USB-Port 5 12) USB-Port 1 3) Status-LED (grün) 8) USB-Port 4 13) LEDs für USB-Port 1-8 4) USB-Port 8 9) USB-Port 3 14) Power-LED 5) USB-Port 7 10) Reset-Taster 15) Anschluss für das mitgelieferte Netzteil...
  • Page 22 LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand am UTN- Server ermittelt werden. Aktion Farbe Beschreibung Link Dauer-An grün Signalisiert eine vorhandene Verbindung zum Netzwerk. Activitiy unregelmäßiges gelb Signalisiert den Empfang von Datenpaketen. Blinken Status Dauer-Aus Bei gleichzeitigem zyklischen Blinken der Netzwerkaktivität-LED wird der BIOS-Modus signalisiert.

  • Page 23: Sicherheitsvorschriften

    Sicherheitsvorschriften UTN-Server sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Der Dongleserver dient dem Einbinden von USB-Dongles in Netzwerken. Beachten Sie vor Inbetriebnahme und beim Betrieb des UTN-Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden. Lesen Sie die Dokumentation und stellen Sie sicher, dass Ihr System den aufgeführten Anforderungen entspricht.

  • Page 24: Hardware-Installation

    Hardware-Installation Am UTN-Server (myUTN-80) können bis zu acht USB-Dongles direkt angeschlossen werden. Clients mit Software-Tool ’SEH UTN Manager‘ Gehen Sie wie folgt vor: 1. Stecken Sie den USB-Dongle an einen USB-Port des UTN Servers. (Wiederholen Sie diesen Schritt je nach Anzahl der anzuschließenden USB-Dongles.)

  • Page 25: Software-Installation

    Windows-Dienst ’SEH UTN Service’ . Detaillierte Beschreibungen finden Sie in der myUTN-Benutzerdokumentation. Stellen Sie folgende Punkte sicher: - Die Installation des SEH UTN Managers ist für Windows XP und höher geeignet. - Die Installation kann ausschließlich durch Windows-Benutzer mit administrativen Rechten durchgeführt werden.

  • Page 26: Erste Schritte Mit Dem Seh Utn Manager

    Erste Schritte mit dem SEH UTN Manager Nach dem Start des SEH UTN Managers wird das Netzwerk nach angeschlossenen UTN-Servern gescannt. Der zu scannende Netzwerkbereich ist frei definierbar. Nach dem Netzwerkscan werden alle gefundenen UTN-Server und deren angeschlossene USB-Dongles in der 'Netzwerkliste' angezeigt. Die benötigten Geräte werden ausgewählt und der 'Auswahlliste' hinzugefügt.

  • Page 27: Seh Utn Manager Starten

    SEH UTN Manager starten Starten Sie auf Ihrem Client den SEH UTN Manager über das Windows- Startmenü. (Start --> Programme --> SEH Computertechnik GmbH --> SEH UTN Manager) Während der Erstkonfiguration müssen Client und UTN-Server demselben lokalen Netzwerksegment zugeordnet sein.

  • Page 28: Utn-Server Eine Ip-Adresse Zuweisen

    UTN-Server eine IP-Adresse zuweisen Nachdem der UTN-Server an das Netzwerk angeschlossen ist, überprüft der UTN- Server, ob er eine IP-Adresse über die Bootprotokolle BOOTP oder DHCP erhält. Ist das nicht der Fall, gibt sich der UTN-Server über ZeroConf selbst eine IP-Adresse aus dem für ZeroConf reservierten Adressbereich (169.254.0.0/16).

  • Page 29: Utn-Server Der Auswahlliste Hinzufügen

    UTN-Server der Auswahlliste hinzufügen Um einen UTN-Server mit dem Client zu verbinden, muss der UTN-Server der Auswahlliste zugeordnet werden. Stellen Sie die Auswahlliste mit Ihren bevorzugt genutzten UTN-Servern zusammen. Gehen Sie wie folgt vor: 1. Wählen Sie im Menü Auswahlliste den Befehl Bearbeiten. Der Dialog Auswahlliste bearbeiten erscheint.

  • Page 30: Usb-Dongle Mit Client Verbinden

    USB-Dongle mit Client verbinden Die in der Auswahlliste aufgeführten USB-Dongles können mit dem Client verbunden werden. Stellen Sie folgende Punkte sicher: - Auf dem Client sind alle Vorbereitungen getroffen worden, die notwendig wären, um den USB-Dongle lokal (also direkt an dem Client angeschlossen) zu betreiben.

  • Page 31: Utn-Server Konfigurieren

    UTN-Server konfigurieren Über das ‘myUTN Control Center‘ kann der UTN-Server konfiguriert und überwacht werden. Das myUTN Control Center ist in dem UTN-Server gespeichert und kann mit einem Internet-Browser (Internet Explorer, Firefox, Safari) aufgerufen werden. Gehen Sie wie folgt vor: 1. Öffnen Sie Ihren Browser. 2.

  • Page 32: Utn-Server Abschließen

    Schließvorrichtung aktiviert werden. Für die optimale und sichere Aufbewahrung des UTN-Servers empfehlen wir den Montagesatz RMK1. Der Montagesatz ermöglich den Einbau des UTN-Servers myUTN-80 in 19-Zoll-Serverschränke. Das RMK1 (Rack Mount Kit Type 1) ist als Zubehör auf Anfrage bei SEH erhältlich. [de]...
  • Page 33 Quick Installation Guide [de]...
  • Page 34 The latest version of the EC declaration of conformity can be downloaded from the homepage of SEH Computertechnik GmbH: http://www.seh-technology.com/services/ce-notification.html [de] Quick Installation Guide...

  • Page 35: Regulatory Information

    REGULATORY INFORMATION The user has to comply with all instructions defined in this manual. It is not allowed to do product modifications not expressly approved by SEH. FEDERAL COMMUNICATION COMMISION (FCC) NOTICE NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
  • Page 36 © 2011 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. This product uses ’Open Source Software’ . For further information, please contact http://www.seh.de. The product documentation gives you valuable information about your product.
