Airzone AZPV6CB1MOT Quick Start Manual page 3

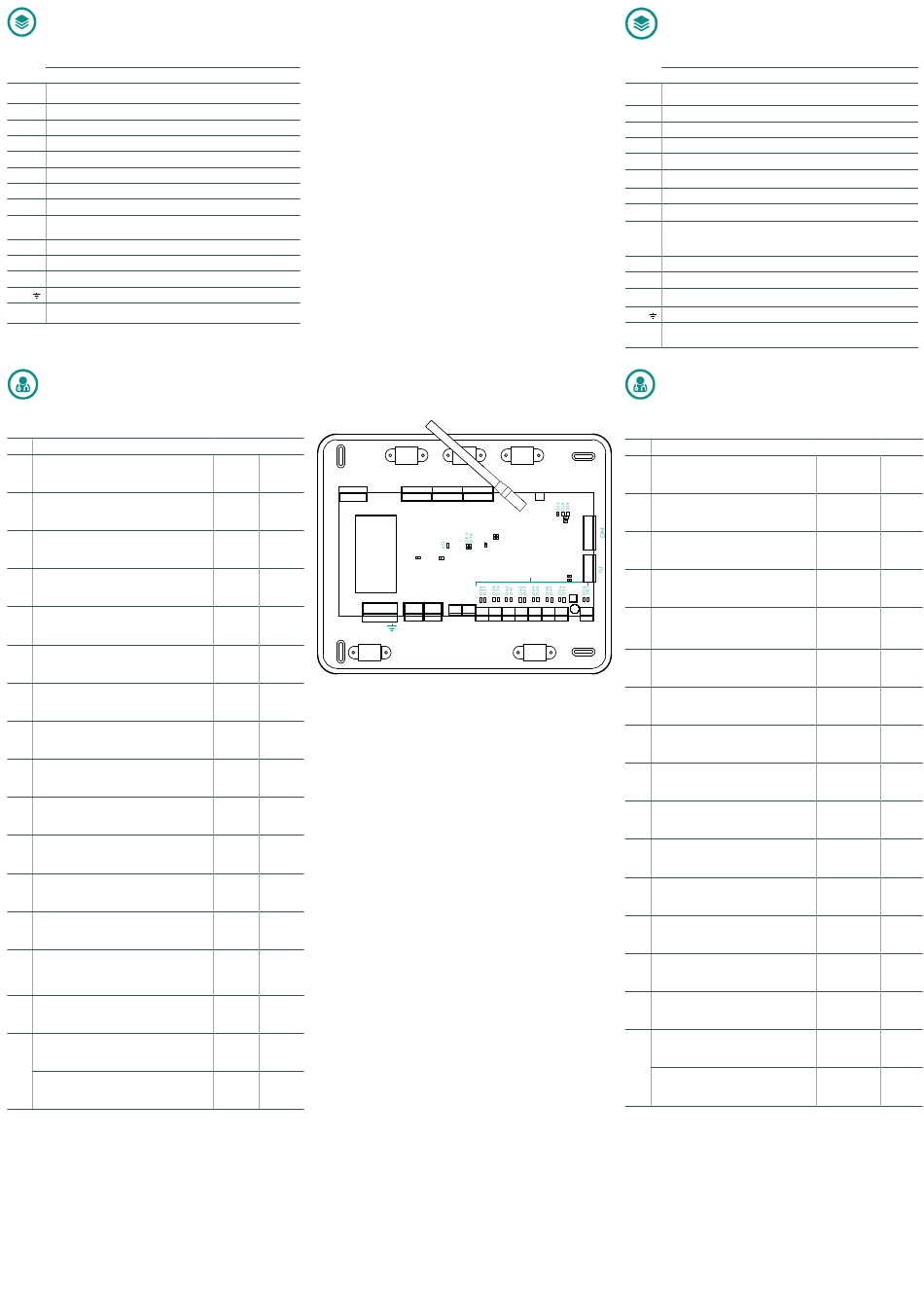

(ES) ELEMENTOS DEL DISPOSITIVO
(EN) DEVICE ELEMENTS
(PT) ELEMENTOS DO DISPOSITIVO
Descripción / Description / Descriçao
Bus de conexión Airzone / Airzone connection bus / Barramento de
AZ1/2/3
ligação Airzone
P3 Módulo de radio / Wireless module / Módulo de rádio
CAN Bus comunicación CAN / CAN bus / Barramento CAN
SW1 SW1
DM Bus domótico / Automation bus / Barramento domótico
CAN Bus de conexión CAN / CAN connection bus / Barramento de ligação CAN
IU Bus máquina / AC unit bus / Barramento máquina
M1...M8 Salidas de motor / Actuator outputs / Saídas de motor
Entrada alarma (normalmente cerrada) / Alarm input (normally close)
DI1
Entrada alarme (normalmente fechada)
AI1 Sonda temperatura / Temperature probe / Sonda de temperatura
O1 Relé paro-marcha AA / AC start-stop relay / Relé ligar-desligar AA
O2 VMC/Caldera / CMV/Boiler / VMC/Caldeira
N L Alimentación / Power / Alimentação
Contacto on/off (opcional) / Contact on/off (optional) / Contacto on/off
ON/OFF
(opcional)
(ES) AUTODIAGNÓSTICO
(EN) SELF-DIAGNOSIS
(PT) AUTODIAGNÓSTICO
Nº Significado / Meaning / Significado
Recepción de datos del bus domótico
D1 Data reception from automation bus
Receção de dados do barramento domótico
Transmisión de datos del bus domótico
D2 Data transmission from automation bus
Transmissão de dados do barramento domótico
Actividad de la central
D3 Main control board activity
Atividade da central
Transmisión de datos del bus de conexión
D4 Data transmission from connection bus
Transmissão de dados do barramento de conexão
Recepción de datos del bus de conexión
D5 Data reception from connection bus
Receção de dados do barramento de conexão
On/Off máquina
D6 AC unit On/Off
On/Off máquina
VMC/Caldera
D7 CMV/Boiler
VMC/Caldeira
Transmisión de datos del bus máquina
D8 Data transmission from AC unit bus
Transmissão de dados do barramento máquina
Recepción de datos del bus máquina
D9 Data reception from AC unit bus
Receção de dados do barramento máquina
Recepción de paquetes vía radio
D10 Wireless data packets reception
Receção de pacotes via rádio
Alimentación de la central
D11 Main control board power
Alimentação da central
Elemento asociado
D18 Associated element
Elemento associado
Canal asociación activo
D19 Association channel: active
Canal associação ativo
Transmisión de datos del CAN
D80 Data transmission from CAN
Transmissão de dados do CAN
Recepción de datos del CAN
D79 Data reception from CAN
Receção de dados do CAN
Apertura motorizaciones
Open dampers
Abertura motorizações
A
Cierre motorizaciones
Close dampers
Fechamento motorizações
Parpadeo Verde
Blinking Green
Pisca Verde
Parpadeo Rojo
CAN
Blinking Red
Pisca Vermelho
Parpadeo Verde
Blinking Green
Pisca Verde
Parpadeo Rojo
Blinking Red
Pisca Vermelho
Parpadeo Verde
Blinking Green N L
Pisca Verde
Verde
Conmuta
Switches Green
Troca Verde
Conmuta Verde
Switches Green
Troca Verde
Parpadeo Rojo
Blinking Red
Pisca Vermelho
Parpadeo Verde
Blinking Green
Pisca Verde
Conmuta Verde
Switches Green
Troca Verde
Fijo Rojo
Fixed Red
Fixo Vermelho
Fijo Verde
Fixed Green
Fixo Verde
Fijo Rojo
Fixed Red
Fixo Vermelho
Parpadeo Rojo
Blinking Red
Pisca Vermelho
Parpadeo Verde
Blinking Green
Pisca Verde
Encendido Verde
On Green
Ligado Verde
Encendido Rojo
On Red
Ligado Vermelho
AZ3
AZ1 AZ2 SW1
P3
D2
D1
D4 D5
D3
D6 D7
AZxxxCBxMOT v1.0
A
D8
D9
AI1 DI1
M1 M2 M3 M4 M5 M6 M7 M8
O1 O2
(FR) ELEMENTS DU DISPOSITIF
(IT) ELEMENTI DEL DISPOSITIVO
(DE) GERÄTEBESTANDTEILE
Description / Descrizione / Beschreibung
Bus de connexion Airzone / Bus di collegamento Airzone / Airzone-
AZ1/2/3
Anschlussbus
P3 Module radio / Modulo radio / Funkmodul
CAN Bus communication CAN / Bus comunicazione CAN / CAN Anschlussbus
SW1 SW1
DM Bus domotique / Bus domotico / Haustechnikbus
CAN Bus de connexion CAN / Bus di collegamento CAN / CAN-Anschlussbus
IU Bus du gainable / Bus macchina / Maschinenbus
M1...M8 Sorties de moteur / Uscite del motore / Ausgänge für Antriebe
Entrée alarme (normalement fermé) / Entrata di allarme (normalmente
DI1 chiusa) / Alarmeingang (normal geschlossen)chiusa) / Alarmeingang
(normal geschlossen)
AI1 Sonde température / Sonda temperatura / Temperatursonde
O1 Relais marche - arrêt AA / Relé ON/OFF macchina/ AC-Start-Stopp-Relais
O2 VMC / Chaudière / VMC/Caldaia / VMC/Kessel
N L Alimentation / Alimentazione / Versorgung
Contact on/off (facultatif) / Contatto on/off (opzionale)/ Kontakt ein/aus
ON/OFF
(optional)
(FR) AUTODIAGNOSTIC
(IT) AUTODIAGNOSI
(DE) SELBSTDIAGNOSE
Nº Signification / Significato / Bedeutung
Réception de données du bus domotique
D1 Ricezione dati dal bus domotico
Empfang der Haustechnikbusdaten
Transmission de données au bus domotique
D2 Trasmissione dati al bus domotico
Empfang der Haustechnikbusdaten
Activité de la platine centrale
D3 Attività della scheda
Funktion der Zentrale
Transmission de données au bus de connexion
D4 Trasmissione dati al bus di collegamento
Senden der Anschlussbus
Réception de données du bus de connexion
D5 Ricezione dati dal bus di collegamento
Empfang der Anschlussbus
On / Off unité
D6 On/Off macchina
Ein/Aus Maschine
VMC / Chaudière
D7 VMC/Caldeaia
KWL/Kessel
Transmission de données au bus du gainable
D8 Trasmissione dati al bus macchina
Senden der Maschinenbusdaten
Réception de données du bus du gainable
D9 Ricezione dati dal bus macchina
Empfang der Maschinenbusdaten
Réception de paquets de données via radio
D10 Ricezione di dati via radio
Paketempfang über Funk
Alimentation de la platine centrale
D11 Alimentazione della scheda
Versorgung der Zentrale
Élément associé
D18 Elemento associato
Verbundenes Element
Canal association activé
D19 Canale di associazione attivo
Kopplungskanal aktiv
Transmission de données au CAN
D80 Trasmissione dati al CAN
Senden der CANbusdaten
Réception de données du CAN
D79 Ricezione dati dal CAN
Empfang der CANbusdaten
Ouverture moteurs
Apertura motorizzazioni
Antriebe öffnen
A
Fermeture moteurs
Chiusura motorizzazioni
Antriebe schließen
Clignotement Vert
Lampeggia Verde
Blinken Grün
Clignotement Rouge
Lampeggia Rosso
Blinken Rot
Clignotement Vert
Lampeggia Verde
Blinken Grün
Clignotement Rouge
Lampeggia Rosso
Blinken Rot
Clignotement Vert
Lampeggia Verde
Blinken Grün
Commutation Vert
Commuta Verde
Schaltet Grün
Commutation Vert
Commuta Verde
Schaltet Grün
Clignotement Rouge
Lampeggia Rosso
Blinken Rot
Clignotement Vert
Lampeggia Verde
Blinken Grün
Commutation Vert
Commuta Verde
Schaltet Grün
Fixe Rouge
Fisso Rosso
Fest Rot
Fixe Vert
Fisso Verde
Fest Grün
Fixe Rouge
Fisso Rosso
Fest Rot
Clignotement Rouge
Lampeggia Rosso
Blinken Rot
Clignotement Vert
Lampeggia Verde
Blinken Grün
Vert
Allumé
Verde
Acceso
Eingeschaltet
Grün
Rouge
Allumé
Rosso
Acceso
Eingeschaltet
Rot
