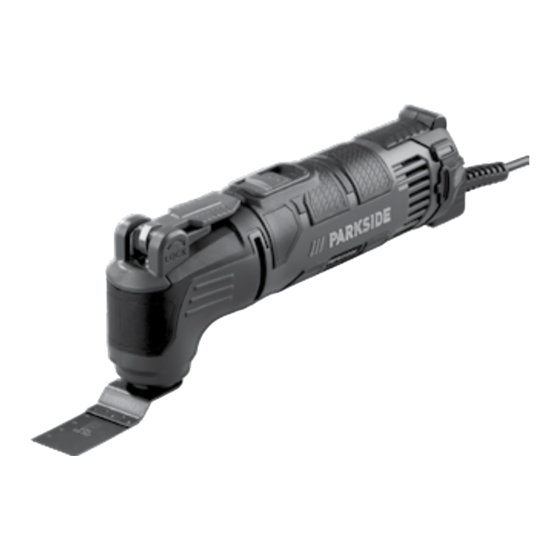

Parkside PMFW 310 G4 User Manual
  1. Manuals
  2. Brands
  3. Parkside Manuals
  4. Tools
  5. PMFW 310 G4
  6. User manual

Parkside PMFW 310 G4 User Manual

Multi-purpose tool
Hide thumbs Also See for PMFW 310 G4:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
OWIM GmbH & Co. KG
Stiftsbergstraße 1
74167 Neckarsulm
GERMANY
Model No.: HG10499
Version: 10/2023
IAN 437494_2304
