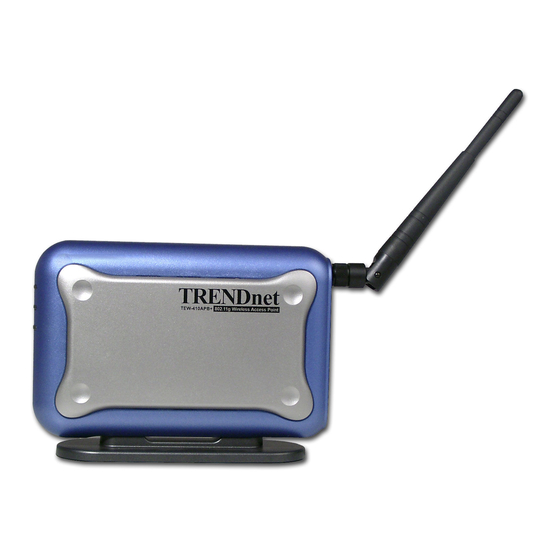

TRENDnet TEW-410APB Quick Installation Manual

Wireless 802.11g ap
Hide thumbs Also See for TEW-410APB:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual See also: User Manual
English
TEW-410APB
Wireless 802.11g AP

Quick Installation Guide

Version 1.4

Advertisement

loading
Need help?

Need help?

Do you have a question about the TEW-410APB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for TRENDnet TEW-410APB

Summary of Contents for TRENDnet TEW-410APB

  • Page 1: Quick Installation Guide

    English TEW-410APB Wireless 802.11g AP Quick Installation Guide Version 1.4...
  • Page 2 General Wireless AP System Connection Below is the general function of Wireless AP diagram. Plug in the power supply. The power LED will turn on to indicate power operation. User may connect the AP’s LAN ports to switch/hub if there are wired computers that also need to link Intranet or Internet.
  • Page 3 AP Default Settings The default settings are shown following. User admin Password admin AP IP Address 192.168.1.250 AP Subnet Mask 255.255.255.0 RF ESSID ap11g 11g RF Channel 6 Mode 11b+g Encryption Disabled Configure your Network Adapter’s IP Address To configure this Access Point (AP), please connect the unit to wired Ethernet network (make sure the IP address 192.168.1.250 is not already in use) and use a computer on the network to configure the AP.

  • Page 4: Turn On Power Supply

    TURN ON POWER SUPPLY Quick power cycle can caused system corruption. When power on, be careful not to shut down in about 5 seconds, because data is writing to the flash. Step1 START UP & LOGIN In order to configure the Wireless 11g AP, you must use your web browser and manually input http://192.168.1.250 into the Address box and press Enter.

  • Page 5: Make Correct Network Settings Of Your Computer

    MAKE CORRECT NETWORK SETTINGS OF YOUR COMPUTER To change the configuration, use Internet Explorer (IE) or Netscape Communicator to connect the WEB management 192.168.1.250. Step2 This screen contains all of the AP' s basic setup functions. Most users will be able to configure the AP and get it working properly using the settings on this screen.

  • Page 6: Wireless Settings

    Wireless: This section provides the Wireless Network settings for your WLAN. Wireless Settings...
  • Page 7 SSID: The service set identifier ( SSID ) or network name. It is case sensitive and must not exceed 32 characters, which may be any keyboard character. You shall have selected the same SSID for all the APs that will be communicating with mobile wireless stations.

  • Page 8: Technical Support

    Important Notice In order to make right use of WPA, please ensure that your current Wireless Adapter’s driver, and Wireless Utility can support it, WPA needs 802.1x authentication (when RADIUS mode is chosen), though the Operating System must also support 802.1x protocol. For Microsoft’s OS family, only Windows XP has incorporated this by default.
  • Page 10 Deutsch TEW-410APB Wireless 802.11g AP Kurzinstallationsanleitung Version 1.4...
  • Page 11 Installation des drahtlosen AP-Systems In der untenstehenden Abbildung sehen Sie, wie ein drahtloses AP-System aufgebaut ist. Verbinden Sie den Netzstecker mit der Netzsteckdose. Wenn die LED-Anzeige aufleuchtet, ist die Stromverbindung hergestellt. Verbinden Sie die LAN-Ports des APs mit dem Netzknoten/Verteiler (Hub/Switch), wenn Ihre miteinander vernetzten Computer einen Zugang zum Intra- oder Internet haben sollen.
  • Page 12 AP-Standardeinstellungen In der folgenden Tabelle sehen Sie die Standardeinstellungen. User admin Password admin AP IP Address 192.168.1.250 AP Subnet Mask 255.255.255.0 RF ESSID ap11g 11g RF Channel 6 Mode Mixed (11b and 11g) Encryption Disabled...
  • Page 13 STELLEN SIE DIE STROMVERBINDUNG HER Zu hohe Spannung kann einen Systemzusammenbruch verursachen. Wenn Sie die Stromverbindung sogleich wieder trennen möchten, warten Sie mindestens 5 Sekunden, um eventuellen Datenverlust zu verhindern. Schritt 1 START & LOGIN Starten Sie den Internetbrowser und geben Sie http://192.168.1.250 in die URL-Leiste ein und drücken Sie Enter, um den AP zu konfigurieren.
  • Page 14 NETZWERKEINSTELLUNGEN IHRES COMPUTERS Um die Konfigurationen zu ändern, starten Sie den Internetexplorer (IE) bzw. den Netscape Communicator und geben Sie 192.168.1.250 in die URL-Leiste ein. Sie gelangen dann auf die WEB-Management-Seite. Schritt 2 In der untenstehenden Abbildung finden Sie alle Basis-Setupfunktionen des APs.
  • Page 15 Wireless: Hier finden Sie die Einstellungen für Ihr WLAN. Wireless Einstellungen...
  • Page 16 SSID: Bedeutet “Service Set Identifier“ bzw. Netzwerkname. Er darf nicht mehr als 32 Zeichen haben, wobei alle Zeichen auf Ihrer Tastatur genutzt werden können. Bitte beachten Sie dabei die Groß- und Kleinschreibung. Wählen für alle miteinander verbundenen gleichen Netzwerknamen. Kanal: Wählen Sie den mit Ihren Netzwerkeinstellungen übereinstimmenden Kanal aus der Liste aus.
  • Page 17 Hinweis: Um die WEP KEY-Funktion zu aktivieren, müssen Sie auch die Einstellungen auf der Startseite bearbeiten.
  • Page 19 Français TEW-410APB Point d’accès Sans Fil 802.11g Guide d’Installation Rapide Version 1.4...
  • Page 20 Généralités sur la connexion d’un Point d’Accès Sans Fil Vous trouverez ci-dessous le diagramme de raccordement. Branchez l’alimentation. La LED d’alimentation va s’allumer. Vous pouvez connecter le point d’accès à un hub/switch s’il y a des ordinateurs raccordés filairement qui doivent aussi se raccorder à l’Intranet / Internet.
  • Page 21 Paramètre par défaut du Point d’Accès: Les paramètres par défaut sont les suivants : Utilisateur admin Mot de Passe admin IP Address du point 192.168.1.250 d’accès Masque de Sous Réseau 255.255.255.0 du Point d’accès RF ESSID ap11g 11g Chaînes RF Mixed (11b and Mode 11g)
  • Page 22 MMettez sous tension Une interruption pendant le cycle de mise sous tension peut corrompre le système. Quand le système est branché, faites attention à ne pas le couper pendant 5 secondes, car des données sont écrites en Flash mémoire. Etape 1 Démarrage &...
  • Page 23 Assurez-vous du bon paramétrage réseau de votre ordinateur Pour changer la configuration, utilisez Internet Explorer (IE) ou Netscape Communicator pour vous connecter au management Web 192.168.1.250. Etape 2 Cet écran contient les fonctions principales de paramétrage de votre Point d’accès. La plupart des usagers peuvent configurer et utiliser correctement leur Point d’Accès en utilisant les paramètres de cette page.
  • Page 24 Wireless: Cette partie vous donne accès aux paramètres réseau sans fil de votre Point d’accès. Paramètres Wireless...
  • Page 25 SSID: “service set identifier” ( SSID ) ou nom de réseau. Il ne doit pas excéder 32 caractères qui peuvent être tout caractère du clavier. Le SSID doit être le même pour tous les Points d’accès qui communiquent aux terminaux mobiles.
  • Page 26 Remarque: Vous devez aussi valider le paramétrage sur l’écran principal afin de mettre en service le cryptage avec la clef WEP.

  • Page 28: Guía De Instalación Rápida

    Español TEW-410APB Wireless 802.11g AP Guía de Instalación Rápida Versión 1.4...
  • Page 29 Conexión general del dispositivo de red inalámbrica 802.11g AP Debajo se encuentra el diagrama de las funciones generales del dispositivo de red inalámbrica 802.11g AP. Debajo se encuentra el diagrama de las funciones generales del dispositivo de red inalámbrica 802.11g AP. Conecte la fuente de alimentación.
  • Page 30 Configuración por defecto The default settings are shown following. Usuario admin Contraseña admin Dirección IP del dispositivo de red 192.168.1.250 inalámbrica 802.11g AP Máscara de 255.255.255.0 Subred de AP ESSID de ap11g Radiofrecuencia Canal de Radiofrecuencia (RF) 11g Modo Mixto (11b and 11g) Encriptación Deshabilitado...
  • Page 31 Encienda el dispositivo Encender y apagar el dispositivo de red inalámbrica 802.11g AP inmediatamente, sin esperar al menos 5 segundos, puede provocar daños en el dispositivo, debido a que los datos se están cargando en la memoria flash. Paso 1 Encendido e Inicio de Sesión Para configurar el dispositivo de red inalámbrica 802.11g AP, deberá...
  • Page 32 Determine que la configuración de red de su computador sea la correcta. Para cambiar esta configuración, use su navegador web (IE o Netscape Communicator) e ingrese la dirección 192.168.1.250 que lo llevará directamente a la Administración del dispositivo de red inalámbrica 802.11g Paso 2 Esta pantalla contiene todas las funciones básicas de configuración del dispositivo de red inalámbrica 802.11g AP.
  • Page 33 La sección a continuación describe la configuración de red para su Red de Área Local Inalámbrica (WLAN). Configuración en Wireless...
  • Page 34 SSID: (Service Set IDentifier) identificador del servicio o nombre de red. Este identificador distingue letras mayúsculas de minúsculas y no debe exceder los 32 caracteres, y puede tomar el valor de cualquier caracter del teclado. Es necesario seleccionar el mismo SSID para todos los dispositivos y hosts interconectados en la red inalámbrica.
  • Page 35 Por favor presione el icono “APPLY” (aplicar cambios), para guardar los cambios hechos en la configuración. NOTA: También deberá aplicar esta configuración en la pantalla principal para habilitar la función de las llaves WEP.

  • Page 37: Guida All'installazione Rapida

    Italiano TEW-410APB Wireless 802.11g AP Guida All’installazione Rapida Version 1.4...
  • Page 38 Collegamenti Generali del sistema Wireless AP Sotto è la funzione generale dello schema del sistema Wireless AP Inserire la spina dell’alimentatore nella presa ed il connettore nell’unità. Il LED di stato si accenderà per segnalare l’accensione. Nel caso di Pc cablati da collegare in rete, collegarli alle porte di Rete. Sull’...
  • Page 39 Settaggi predefiniti dell’ Access Point I seguneti settaggi sono così mostrati: User admin Password admin AP IP Address 192.168.1.250 AP Subnet Mask 255.255.255.0 RF ESSID ap11g 11g RF Channel 6 Mode Mixed (11b and 11g) Encryption Disabled...
  • Page 40 ACCENSIONE Attenzione un rapido ciclo di accensione e spegnimento può causare difetti al sistema. Prestare attenzione, l’unità non può essere spenta se non dopo almeno 5 secondi dall’accensione, poiché in quel lasso di tempo la Flash è soggetta a scrittura. Step1 AVVIO &...
  • Page 41 EFFETTUARE IL CORRETTO SETTAGGIO DELLA VOSTRA RETE Per modificare la configurazione utilizzare Internet Explorer (IE) o Netscape Communicator per collegarsi tramite procedura WEB all’ IP 192.168.1.250. Step2 Questa schermata contiene tutti i settaggi di base dell’Access Point. Buona parte degli utenti possono congiguare...
  • Page 42 Wireless: questa sezione contiene i settaggi inerenti alla rete wireless. Settaggi Wireless...
  • Page 43 SSID: trattasi del service set identifier ( SSID ) o nome della rete. E’ case sensitive e non può eccedere i 32 caratteri, possono essere utilizzati tutti i caratteri presenti sulla tastiera. E’ necessario scegliere lo stesso SSID per tutti gli access point presenti all’interno della stessa rete. Channel: (canale) selezionare dalla lista il canale da far corrispondere al proprio sistema di rete.
