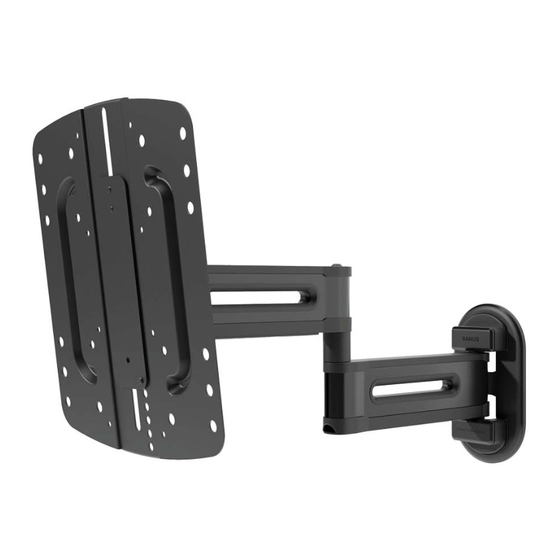

LEGRAND SANUS VSF817-B2 Instruction Manual

Advanced full-motion tv wall mount

Hide thumbs

Table Of Contents

Table of Contents

Quick Links

Download this manual

VSF 817- B 2

ADVANCED FULL-MOTION

TV WALL MOUNT

INSTRUCTION MANUAL

Texto en español, página 14

Texte français page 16

Need help?

Do you have a question about the SANUS VSF817-B2 and is the answer not in the manual?

Questions and answers

Summary of Contents for LEGRAND SANUS VSF817-B2

Page 1 VSF 817- B 2 ADVANCED FULL-MOTION TV WALL MOUNT INSTRUCTION MANUAL Texto en español, página 14 Deutscher Text Seiten 18 Svensk text sida 22 日本語は 24 ページ中文文字说明请参见第 26 页 Texte français page 16 Nederlandse tekst op pagina 20 WE’RE HERE TO HELP Want to watch a video that Get it right the first time.
Page 2: Wall Construction
IMPORTANT SAFETY INSTRUCTIONS – PLEASE READ MANUAL PRIOR TO USE – SAVE THESE INSTRUCTIONS Please read through these instructions completely to be sure you’re comfortable with this easy install process. Check your TV owner’s manual to see if there are any special requirements for mounting your TV. If you do not understand these instructions or have doubts about the safety of the installation, assembly or use of this product, contact Customer Service: US: +1 (800) 359-5520 | EMEA: +31 (0) 495 580 852 | UK: +44 (0) 800 056 2853.
Page 3: Before You Begin
Dimensions TV INTERFACE 2.0in 3.0in 51mm HEIGHT ADJUST UP 75mm 7.9in 200mm 7.9in 10.6in 3.9in 3.0in 200mm 100mm 268mm 75mm 2.0in 3.9in 51mm HEIGHT ADJUST DOWN 100mm 7.9in 200mm WALL PLATE TOP VIEW - EXTENDED SIDE VIEW - EXTENDED 5deg 0.3in 45deg 45deg...
Page 4 Supplied Parts and Hardware WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service. Never use damaged parts! NOTE: Not all hardware included will be used.
Page 5 STEP 1 Attach TV Bracket to TV 1.1 Select TV Screw Diameter 1.2 Select TV Screw Length and Spacers Only one screw size fits your TV. NO SPACER SPACER(S) NEEDED • Flat Back TV • Flat Back TV • Rounded or Irregular Back TV with extra space needed [for deep inset holes or cable interference] [TV brackets NOT resting flat on your TV]...
Page 6: Wood Stud Installation
STEP 2A Attach Wall Plate Wood Stud Installation CAUTION: Avoid potential personal injury or property damage! ● Drywall covering the wall must not exceed 5/8 in. (16 mm) ● Minimum wood stud size: nominal 2 x 4 in. (51 x 102 mm) actual 1½ x 3½ in. (38 x 89 mm) ●...
Page 7 STEP 2B Attach Wall Plate Solid Concrete or Concrete Block Installation CAUTION: Avoid potential personal injury or property damage! ● Mount wall plate directly onto concrete surface (no wall covering) ● Minimum solid concrete thickness: 8 in. (203 mm) ● Minimum concrete block size: 8 x 8 x 16 in.
Page 8 STEP 3 Hang TV onto Wall Plate HEAVY! You may need assistance with this step. CAUTION: Avoid potential personal injury or property damage! Locking screw must be installed to secure the TV to the arm assembly...
Page 9: Manage Cables
Manage Cables IMPORTANT: Fully extend arm assembly to ensure enough slack in cables. 1. Slide to remove the cable covers 2. Route your cables through the arm assembly 3. Reattach the cable covers over the cables.
Page 10: Tilt Adjustment
TV Adjustments TILT ADJUSTMENT Your TV should adjust easily when moved, then stay in place. If your TV is too loose or too tight, adjust the side tension knob NOTE: Once your TV is in place, tighten the tension knob to prevent unwanted movement.
Page 11: Level Adjustment
LEVEL ADJUSTMENT CAUTION: Screw MUST be loosened before turning screw CAUTION: Avoid potential personal injury or property damage! Always make sure your securement screw is tightened, so the TV is securely fastened to the arm assembly.
Page 12: Height Adjustment
HEIGHT ADJUSTMENT . Remove the TV (see PAGE 13). . Remove screw . Adjust the position of the hanging tab Slide tab UP to LOWER your TV. Slide tab DOWN to RAISE your TV. . Secure with screw . Rehang your TV (STEP 3 on PAGE 8). To LOWER Your TV To RAISE...
Page 13 REMOVING THE TV HEAVY! You may need assistance with this step.
Page 14: Instrucciones Importantes De Seguridad
INSTRUCCIONES IMPORTANTES DE SEGURIDAD: ESPAÑOL GUARDE ESTAS INSTRUCCIONES Y LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO. Antes de comenzar, asegurémonos de que este soporte sea perfecto para usted. ¿Su televisor pesa más de 18,1 kg (40 No — ¡Perfecto! libras), incluidos los 18,1 kg Sí...
Page 15: Ajustes Del Televisor
ESPAÑOL 1-3 Fije el soporte del televisor NOTA: NOTA: La pestaña para colgar está orientada hacia la PARTE SUPERIOR de su televisor. CONSEJO: Antes de instalar el soporte para TV , consulte el ajuste de altura en la PÁGINA 12. PRECAUCIÓN: Evite posibles lesiones personales y daños materiales! NO use herramientas eléctricas para este paso.
Page 16: Avant De Commencer
FRANÇAIS INFORMATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ – CONSERVEZ CES INSTRUCTIONS – VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL AVANT D’UTILISER CE PRODUIT Avant de commencer, assurons-nous que ce support vous convient parfaitement! Votre téléviseur pèse-t- il plus de 18,1 kg (40 lb) Non —...
Page 17: Gestion Des Câbles
FRANÇAIS 1-3 Fixez le support de téléviseur REMARQUE : la languette de suspension H est orientée vers le HAUT de votre téléviseur. CONSEIL : Avant d'installer le support TV , voir réglage de la hauteur à la PAGE 12. ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! N’utilisez PAS d’ o utils électriques pour cette étape. Serrez les vis juste assez pour fixer la patte de fixation au téléviseur.
Page 18: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE DEUTSCH – BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF – LESEN SIE VOR DEM GEBRAUCH DES PRODUKTS BITTE DAS GESAMTE HANDBUCH Stellen Sie vor Montagebeginn sicher, dass diese Halterung für Sie geeignet ist! Wiegt Ihr Fernseher Nein – Perfekt! 18,1 kg inkl.
Page 19 DEUTSCH 1-3 Befestigen der Anschlussplatte für den Fernseher HINWEIS: Die Aufhängelasche H ist zur OBERSEITE Ihres Fernsehers ausgerichtet. TIPP: Bevor Sie die TV-Halterung installieren, beachten Sie die Höheneinstellung auf SEITE 12. VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Verwenden Sie für diesen Schritt KEINE Elektrowerkzeuge. Ziehen Sie die Schrauben nur soweit an, wie zur Befestigung der Anschlussplatte am Fernseher erforderlich.
Page 20: Belangrijke Veiligheidsinstructies
BELANGRIJKE VEILIGHEIDSINSTRUCTIES NEDERLANDS – BEWAAR DEZE INSTRUCTIES – LEES DE VOLLEDIGE HANDLEIDING VOORAFGAAND AAN HET GEBRUIK Voordat u aan de slag gaat, moet u controleren of deze bevestiging geschikt is voor u! Nee: perfect! Weegt uw tv meer dan 18,1 kg (40 lb) inclusief Ja: deze bevestiging is NIET geschikt.
Page 21 NEDERLANDS 1-3 De tv-beugel bevestigen OPMERKING: Het ophanglipje H is naar de BOVENKANT van uw TV gericht. TIP: Zie hoogteaanpassing op PAGINA 12 voordat u de TV-beugel installeert. LET OP: Voorkom lichamelijk letsel en materiële schade! Gebruik GEEN elektrisch gereedschap voor deze stap. Draai de schroeven niet vaster dan nodig om de tv-beugel aan de tv te kunnen bevestigen.
Page 22: Viktiga Säkerhetsanvisningar
VIKTIGA SÄKERHETSANVISNINGAR SVENSKA – SPARA DESSA ANVISNINGAR – LÄS HELA BRUKSANVISNINGEN INNAN DU ANVÄNDER DENNA PRODUKT Innan du sätter igång ska vi se till att den här upphängningen är perfekt för dig! Väger din TV mer än Nej – Perfekt! 18,1 kg (40 lb) inklusive 18,1 kg tillbehör?
Page 23 SVENSKA 1-3 Installera TV-fästet : Den hängande fliken är orienterad mot toppen av din TV. TIPS : Innan du installerar TV-fästet , se höjdjustering på SIDAN 12. FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! Använd INTE elektriska verktyg för det här steget. Dra endast åt skruvarna så...
Page 24 日本語安全のための重要な説明 – – この説明書を保管しておいてください本製品を使用する前に、説明書全体をよくお読みください始める前に、このマウントがお客様のテレビに適しているかを確認してください。超えない ̶ ご利用いただけます！お使いのテレビの重量は付 Standard AV.com 超える ̶このマウントは対応していません。をご覧になるか、 18.1 kg 18.1 kg 属品とあわせて US: +1 (800) 359-5520 | EMEA: +31 (0) 495 580 852 | UK: +44 (0) 800 056 2853 にお電話いただき、...
Page 25 日本語テレビブラケットを取り付ける注吊り下げタブはテレビの上部を向くようにします。ヒント : TV ブラケットを取り付ける前に、ページの高さ調整を参照してください。注意：ケガをしたり、壁面を破損しないように注意してください！この手順には、電動工具を使用しないでください。ネジは、テレビブラケットをテレビに固定するために必要なだけ締めてください。ネジを締めすぎないでください。手順ウォールプレートを壁面に取り付ける木製スタッドオプションページを参照注意：ケガをしたり、壁面を破損しないように注意してください！ ● 16 mm 壁面を覆う石膏ボードが（インチ）...
Page 26 中文重要安全说明 – 保存这些说明 – 使用本产品之前，请阅读完本说明书開始之前，請確定這個壁掛架適合您。否 — 很好！您電視的重量 (包含附件) 是否超過 18.1 公斤是 — 這個壁掛架不適合。访问 Standard AV.com 或致电 US: +1 (800) 359-5520 | EMEA: (18.1 公斤 (40 英磅)？ +31 (0) 495 580 852 | UK: +44 (0) 800 056 2853 (40 英磅) 查找兼容的支架。...
Page 27 中文 1-3 安装电视机托架注：悬挂卡舌 H 面向电视顶部。提示之前，请参阅第 12 页上的高度调整。：安装电视支架：注意避免潜在人身伤害和财产损毁！请勿在此步骤中使用电动工具。只需将螺钉拧紧，使电视机托架足以固定到电视机上即可。请勿过度紧固螺钉。步骤 2A 将壁板安装到墙上 - 木墙柱选项参见第 6 页注意：避免潜在人身伤害和财产损毁！ ● 墙上覆盖的干式墙不能超过 16 mm (5/8 in.) ● 最小木墙柱尺寸：标称 51 x 102 mm (2 x 4 in.) 通常 38 x 89 mm (1½ x 3½ in.) ●...
Page 28 Legrand AV Inc. and its a iliated corporations and subsidiaries (collectively, “Legrand”), intend to make this manual accurate and complete. However, Legrand makes no claim that the information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind. Legrand makes no representation of warranty, expressed or implied, regarding the information contained herein.
