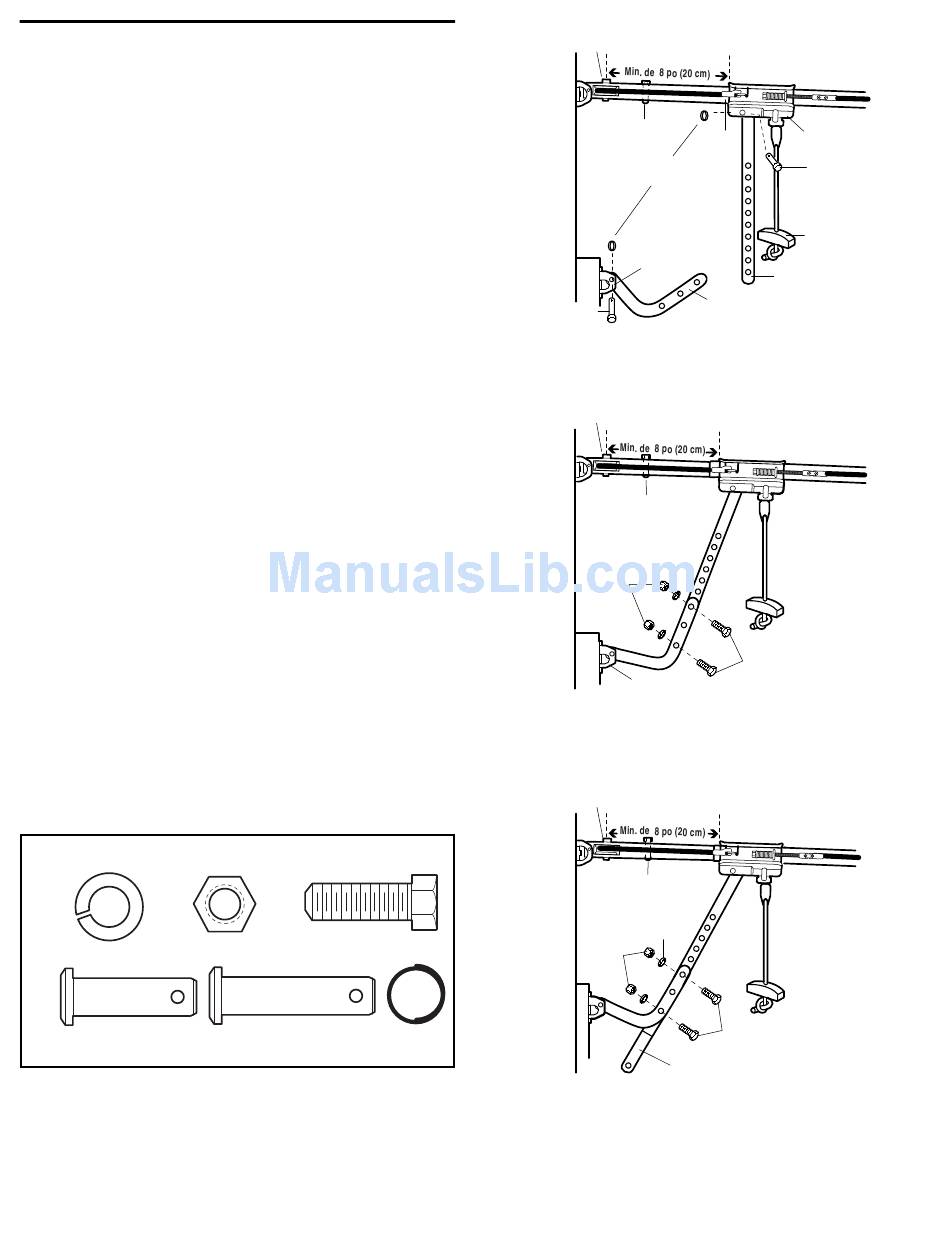

Fixation de la biellette au chariot

Suivre uniquement les instructions se rapportant au type de
porte, comme illustré ci-dessous et à la page suivante.
PORTE ARTICULÉE SEULEMENT
• S'assurer que la porte du garage est complètement fermée.
Tirer la poignée de déclenchement d'urgence pour détacher
le chariot extérieur du chariot intérieur. Reculer le chariot
extérieur (en l'éloignant de la poulie) d'au moins 8 po (20
cm), comme illustré aux Figures 1, 2 et 3.
• Figure 1 :
– Fixer la biellette droite sur le chariot extérieur à l'aide d'un
axe de chape de 5/16 po x 1 po. Faire tenir l'axe de chape
en place avec un anneau d'arrêt.
– Fixer la biellette courbée au support de la porte de la
même manière, à l'aide d'un axe de chape
de 5/16 po x 1-1/4 po.
• Figure 2 :
– Rapprocher les biellettes et aligner les trous. Choisir les
trous les plus éloignés étant donné qu'ils permettent aux
biellettes d'être plus solides.
• Figure 3, méthode alternative :
– Si les trous de la biellette courbée sont trop hauts,
démonter la biellette droite et couper 6 po (15 cm) du bout.
Refixer la biellette droite sur le chariot en orientant la
partie coupée vers le bas, comme illustré.
– Rapprocher les biellettes.
– Aligner deux paires de trous et raccorder les deux
biellettes avec les boulons, les rondelles-frein et les
écrous.
• Tirer sur la poignée de déclenchement d'urgence en direction
de l'ouvre-porte à un angle de 45° de façon que la biéllette
de dégagement du chariot soit horizontale. Passer à la 1
opération des « réglages », page 27. Le chariot se
réenclenchera automatiquement lorsque l'ouvre-porte
fonctionnera.
GRANDEUR RÉELLE DES FIXATIONS
Rondelle-frein
de 5/16 po
Axe de chape de
5/16 po x 1 po (Chariot)
Boulon hexagonal de
Écrou de
5/16 po-18 x 7/8 de po
5/16 po-18
Axe de chape de
5/16 po x 1-1/4 po
(Support de la porte)
Axe de chape
de 5/16 de po
x 1-1/4 de po
Figure 1
re
Figure 2
Anneau
d'arrêt
Figure 3
25
Poulie
Boulon d'arrêt
Chariot
du chariot
intérieur
Anneau d'arrêt
Support de
la porte
Biellette
courbée
Poulie
Boulon d'arrêt
du chariot
Rondelles-frein
de 5/16 de po
Écrous de
5/16 de po-18
Boulon hexagonal de
5/16 de po-18 x 7/8 de po
Support de la porte
Poulie
Boulon d'arrêt
du chariot
Rondelles-frein
de 5/16 de po
Écrous de
5/16 de po-18
Boulon hexagonal de
5/16 de po-18 x 7/8 de po
Couper cette extrémité
Chariot extérieur
Axe de chape de
5/16 de po x 1 po
Poignée de
déclenchement
d'urgence
Biellette
droite
