GARAGE DOOR OPENER

For Residential Use Only

Owner's Manual

Table of Contents

Chapters

Need help?

Do you have a question about the 1245LMC-R 1/3 HP and is the answer not in the manual?

Questions and answers

Summary of Contents for Chamberlain 1245LMC-R 1/3 HP

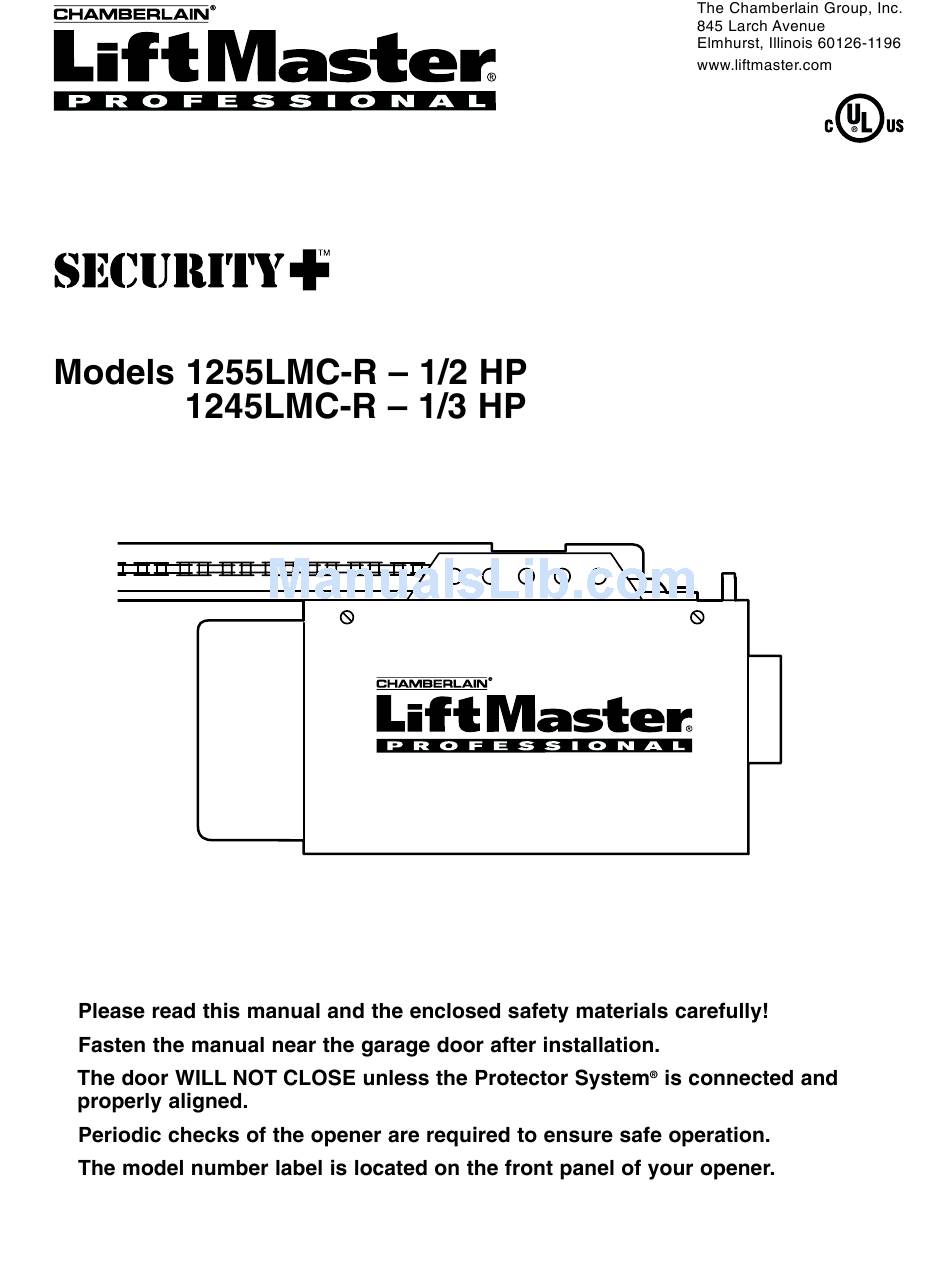

Page 1 GARAGE DOOR OPENER For Residential Use Only Owner’s Manual...
Page 2: Table Of Contents
TABLE OF CONTENTS Introduction Adjustment 24-26 Operation 27-30 Assembly Installation 7-23 Programming 31-32 Repair Parts 33-34 Accessories Repair Parts and Service Warranty INTRODUCTION Safety Symbol and Signal Word Review serious injury or death...
Page 3 Preparing your garage door Tools needed...
Page 4 Planning...
Page 5 Carton Inventory ✚...
Page 6 ASSEMBLY STEP 1 Attach the Rail to the Motor Unit ASSEMBLY STEP 2 Attach the Chain to the Sprocket and Install the Sprocket Cover Proceed to Assembly Step 3.
Page 7: Assembly
ASSEMBLY STEP 5 Tighten the Chain NOTE: When installation is complete, you may notice some chain droop with the door closed. This is normal. If the chain returns to the position shown when the door is open, do not re-adjust the chain. NOTE: During future maintenance, ALWAYS pull the emergency release handle to disconnect trolley before adjusting chain.
Page 8 INSTALLATION STEP 1 Determine the Header Bracket Location Proceed to Step 2, page 10.
Page 9 NOTE: If the total number of inches exceeds the height available in your garage, use the maximum height possible, or refer to page 10 for ceiling installation. Proceed to Step 2, page 10.
Page 10 INSTALLATION STEP 2 Install the Header Bracket...
Page 11 INSTALLATION STEP 3 Attach the Rail to the Header Bracket NOTE:...
Page 12 INSTALLATION STEP 4 Position the Opener...
Page 13 INSTALLATION STEP 5 Hang the Opener...
Page 14 INSTALLATION STEP 6 Install the Door Control NOTE:...
Page 15 INSTALLATION STEP 7 Install the Light and Lens INSTALLATION STEP 8 Attach the Emergency Release Rope and Handle NOTE:...
Page 16 INSTALLATION STEP 9 Electrical Requirements...
Page 17 INSTALLATION STEP 10 Install The Protector System ®...
Page 18 Garage door track installation (preferred): Wall installation: Floor installation:...
Page 19 NOTE:...
Page 20 INSTALLATION STEP 11 Fasten the Door Bracket NOTE: Metal or light weight doors using a vertical angle iron brace between the door panel support and the door bracket: Metal, insulated or light weight factory reinforced doors: Wood Doors: NOTE:...
Page 22 INSTALLATION STEP 12 Connect Door Arm to Trolley...
Page 24: Adjustment
ADJUSTMENT STEP 1 Adjust the UP and DOWN Travel Limits 2-4"...
Page 25 ADJUSTMENT STEP 2 Adjust the Force...
Page 26: Adjustment
ADJUSTMENT STEP 3 Test the Safety Reversal System ADJUSTMENT STEP 4 Test the Protector System ®...
Page 27: Operation
OPERATION SAVE THESE INSTRUCTIONS. Using Your Garage Door Opener ✚ ✚...
Page 28 Using the Wall-Mounted To Open the Door Manually Door Control...
Page 29 CARE OF YOUR OPENER Having a Problem?
Page 30 Having a Problem? (Continued)
Page 31: Programming
PROGRAMMING ✚ To Add an Additional Hand-held Remote Control To Erase All Codes From Motor *3-Channel Remotes Unit Memory ✚ ✚...
Page 32 To Add or Change a Keyless Entry PIN NOTE: Your new Keyless Entry must be programmed to operate your garage door opener. NOTE: This method requires two people if the Keyless Entry is already mounted outside the garage. To change an existing, known PIN hours ✽...
Page 33: Repair Parts
REPAIR PARTS Rail Assembly Parts Installation Parts...
Page 34 Motor Unit Assembly Parts LIMIT SWITCH ASSY.
Page 35: Accessories
ACCESSORIES ✚ ✚ ✚ ✚ ✚ ✚ ✚...
Page 37 ® OUVRE-PORTE DE GARAGE Pour résidences seulement Manuel d’instructions...
Page 38 TABLE DES MATIÈRES Introduction Réglages 24-26 Fonctionnement 27-30 Montage Programmation 31-32 Pose 7-23 Pièces de réparation 33-34 Accessoires Pièces de réparation et service Garantie INTRODUCTION Revue des symboles de sécurité et des mots de signalement blessures graves ou de mort...
Page 39 Préparation de votre porte de garage Outils nécessaires...
Page 40 Planification Moteur Linteau Lorsque la porte du garage est fermée, il est normal que la Commande chaîne dessine une courbe. de porte à montage mural Porte d'accès Porte d'accès Détecteur inverseur de sécurité L'espace entre le plancher et le bas de la porte ne doit être supérieur à...
Page 41 Inventaire de la boîte d’emballage SECURITY✚...
Page 42: Montage
MONTAGE - 1 OPÉRATION Fixation du rail au moteur N'UTILISER QUE CE TYPE ET QUE CETTE GROSSEUR DE BOULON MONTAGE - 2 OPÉRATION Montage de la chaîne au pignon et installation du carter du pignon Passer à la 3 opération.
Page 43: Pose
MONTAGE - 3 OPÉRATION Tension de la chaîne REMARQUE : REMARQUE : Pour toutes les mises au point ultérieures, TOUJOURS tirer la poignée de déclenchement d’urgence avant d’ajuster la chaîne. Le montage de l'ouvre-porte de garage est maintenant terminé. Lire les avertissements suivants avant de procéder à...
Page 44 POSE – 1 OPÉRATION Déterminer l’emplacement du support de linteau Passer à la 2 opération, page 10.
Page 45 MONTAGE DU SUPPORT DE LINTEAU AU PLAFOND EN OPTION REMARQUE : Si le nombre total de pouces (centimètres) dépasse la hauteur disponible dans le garage, utiliser la hauteur maximale ou se reporter à la page 10 pour la pose au plafond. Passer à...
Page 46 POSE – 2 OPÉRATION Pose du support de linteau...
Page 47 POSE - 3 OPÉRATION Fixation du rail sur le support de linteau REMARQUE :...
Page 48 POSE - 4 OPÉRATION Positionnement de l'ouvre-porte...
Page 49 POSE - 5 OPÉRATION Accrochage de l'ouvre-porte — PLAFOND FINI —...
Page 50 POSE - 6 OPÉRATION Pose de la commande de porte REMARQUE:...
Page 51 POSE - 7 OPÉRATION Pose de l’ampoule et du diffuseur POSE - 8 OPÉRATION Pose de la corde et de la poignée de déclenchement d’urgence REMARQUE :...
Page 52 POSE - 9 OPÉRATION Exigences électriques...
Page 53 POSE - 10 OPÉRATION Pose du Système Protector ®...
Page 54 MONTAGE SUR GUIDES DE PORTE (côté droit) Pose aux guides de la porte de garage (mode préféré) : Pose murale : MONTAGE MURAL (côté droit) Pose au sol : MONTAGE AU SOL (côté droit)
Page 55 REMARQUE :...
Page 56: Fixation Du Support De Porte
POSE - 11 OPÉRATION Fixation du support de porte REMARQUE : DES RENFORTS HORIZONTAUX ET VERTICAUX SONT REQUIS DANS LE CAS D'UNE PORTE DE GARAGE LÉGÈRE (EN FIBRE DE VERRE, EN ALUMINIUM, EN ACIER, EN PANNEAUX DE VERRE, ETC.). (NON FOURNIS) Portes métalliques ou légères utilisant une ferrure angulaire verticale entre le support du panneau de porte et le support de porte :...
Page 57 PORTE MÉTALLIQUE DES RENFORTS HORIZONTAUX ET VERTICAUX SONT REQUIS DANS LE CAS D'UNE PORTE DE GARAGE LÉGÈRE (EN FIBRE DE VERRE, EN ALUMINIUM, EN ACIER, EN PANNEAUX DE VERRE, ETC.). (NON FOURNIS) PORTE EN BOIS...
Page 58 POSE - 12 OPÉRATION Fixation de la biellette au chariot...
Page 60: Réglages
RÉGLAGES - 1 OPÉRATION Réglage des courses d’ouverture et de fermeture Boulon de protection du couvercle Panneau Vis de réglage côté gauche de course Étiquette de réglage...
Page 61 RÉGLAGES - 2 OPÉRATION Réglage de la force Vis de réglage de la force PANNEAU ARRIÈRE ÉTIQUETTE DE RÉGLAGE DE LA FORCE...
Page 62 RÉGLAGES - 3 OPÉRATION Essai du système d’inversion de sécurité RÉGLAGES - 4 OPÉRATION Essayer le Système Protection Détecteur inverseur de sécurité Détecteur inverseur de sécurité...
Page 63: Fonctionnement
FONCTIONNEMENT CONSERVER CES INSTRUCTIONS. Utilisation de votre ouvre-porte de garage ✚ ✚...
Page 64 Utilisation de la commande de porte Ouverture manuelle de la porte à montage mural...
Page 65 ENTRETIEN DE L’OUVRE-PORTE DE GARAGE Défauts de fonctionnement...
Page 66 Défauts de fonctionnement (suite)
Page 67: Programmation
PROGRAMMATION ✚ Pour ajouter une télécommande à main supplémentaire Pour effacer tous les codes de la *Télécommandes à 3 canaux mémoire du moteur ✚ ✚...
Page 68 Pour ajouter ou modifier un NIP d’entrée sans clé REMARQUE : Votre nouvelle entrée sans clé doit être programmée de manière à faire fonctionner votre ouvre-porte de garage. REMARQUE : Cette méthode nécessite deux personnes si le pavé pour l’entrée sans clé est déjà monté à l’extérieur du garage.
Page 69 PIÈCES DE RECHANGE Pièces d’assemblage du rail Pièces pour la pose...
Page 70 Pièces d’assemblage du moteur INTERRUPTEUR DE FIN DE COURSE...
Page 71: Accessoires
ACCESSOIRES ✚ ✚ ✚ ✚ ✚ ✚ ✚...
