HANDLEIDING
Panel track Evolution
Introduction
1 Omschrijving van de onderdelen ..............................................................................................................................p. 1
2 Plaatsen van de steunen ............................................................................................................................................p. 1
3 Montage van het systeem aan de steunen ..............................................................................................................p. 2
4 Montage van de panelen ...........................................................................................................................................p. 2
5 Child Safety (enkel voor koordbediening) ...............................................................................................................p. 2

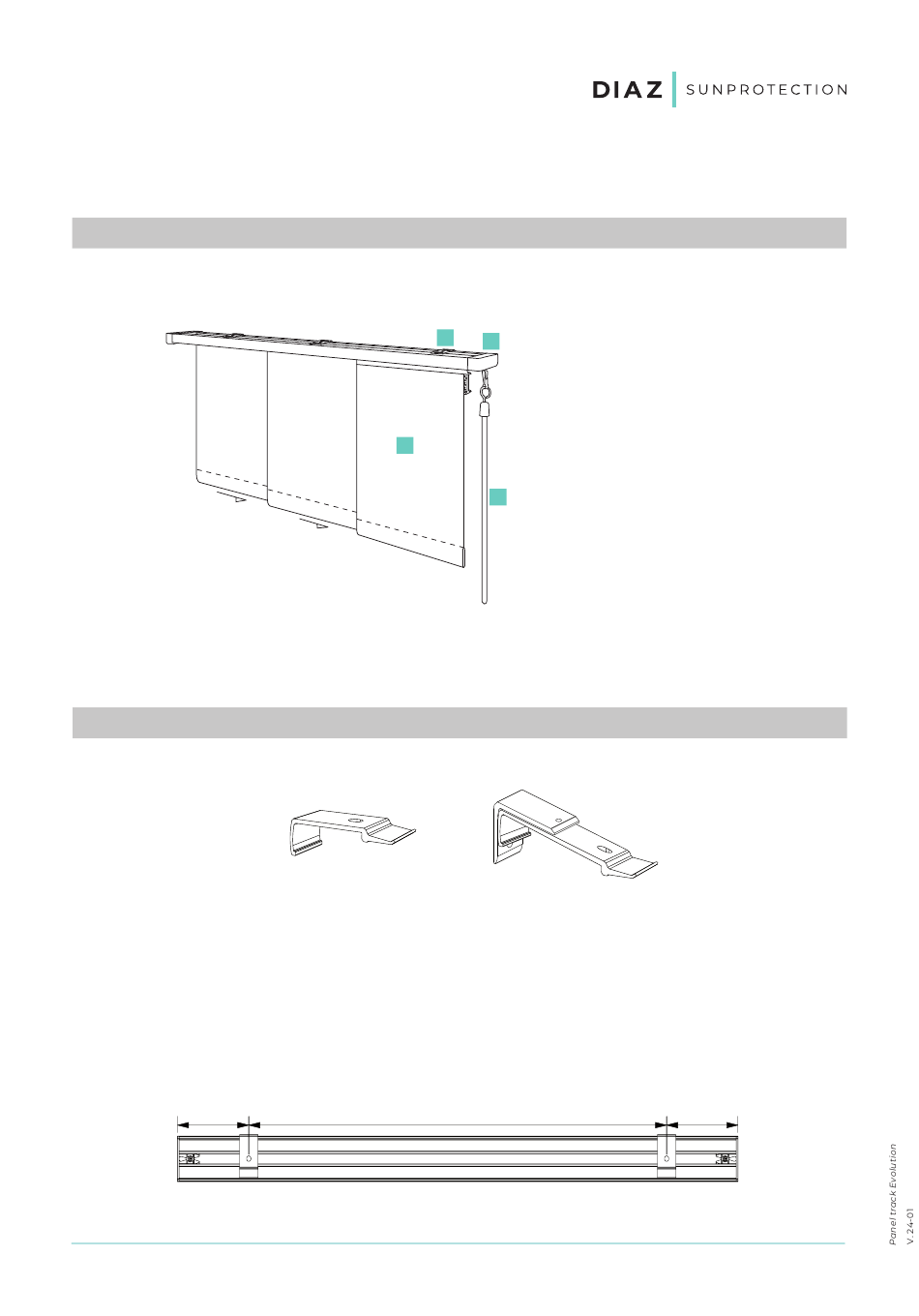

1 Omschrijving van de onderdelen
Installation of the brackets
2 Plaatsen van de steunen
First of all draw the position of the brackets onto the ceiling or wall. Make sure that the outer two brackets
Eerst en vooral tekent u de steunen af op het plafond of op de muur. Zorg ervoor dat de buitenste twee steunen zich op
are at 5cm, max. 10 cm from the ends of the panel track. Devide the remaining brackets at equal distance
5cm, maximum 10 cm van de uiteinden van de rail bevinden. De overige steunen verdeelt u dan op gelijke afstand
between the outer brackets. Now we can continue by placing the brackets onto the ceiling or wall.
tussen de uiterste steunen.
Attention! Make sure the brackets are in line, with an eye on a smooth installation.
Nu kunnen we overgaan tot het plaatsen van de steunen op het plafond.
Let op! Let er goed op dat alle steunen perfect op één lijn staan, dit met het oog op een vlotte montage.
max 100 mm
max 100 mm
www.diaz.be
www.diaz.be handleiding
> Paneelsysteem Evolution > Paneelsysteem Evolution
3
figure 1: ceiling bracket
figuur 1 : plafondsteun
2
1
3
2
1
4
4
figure 2: wall bracket
figuur 2 : muursteun
max 800 mm
max 800 mm
SUNPROTECTION
D E C O R A T I O N
1. Panel track
2. Wall or ceiling brackets
3. Panels
4. Rod
1. Bovenprofiel
2. Muur- of plafondsteunen
3. Panelen
4. Stang
max 100 mm
max 100 mm
