Vimar ELVOX TVCC 4624.028GAE Manual

4624.028GAE
'Telecamera Mini Dome IP Plus a colori Day & Night, sensore CMOS 1/2,5in, risoluzione 6
Mpx (3296x1856), obiettivo fuoco fisso 2,8 mm, filtro IR meccanico, H.265+ Multistream,
alimentazione PoE o 12 Vdc, IR 20 m, Microfono integrato, funzioni AV con rilevazione target
e classificazione video, H-WDR, HLC, BLC, ROI, 3DDNR, Mask, Motion, Smart IR, RTSP,
grado di protezione IP67 e IK10.
Dimensioni: ø110x62 mm. Peso 424 g.

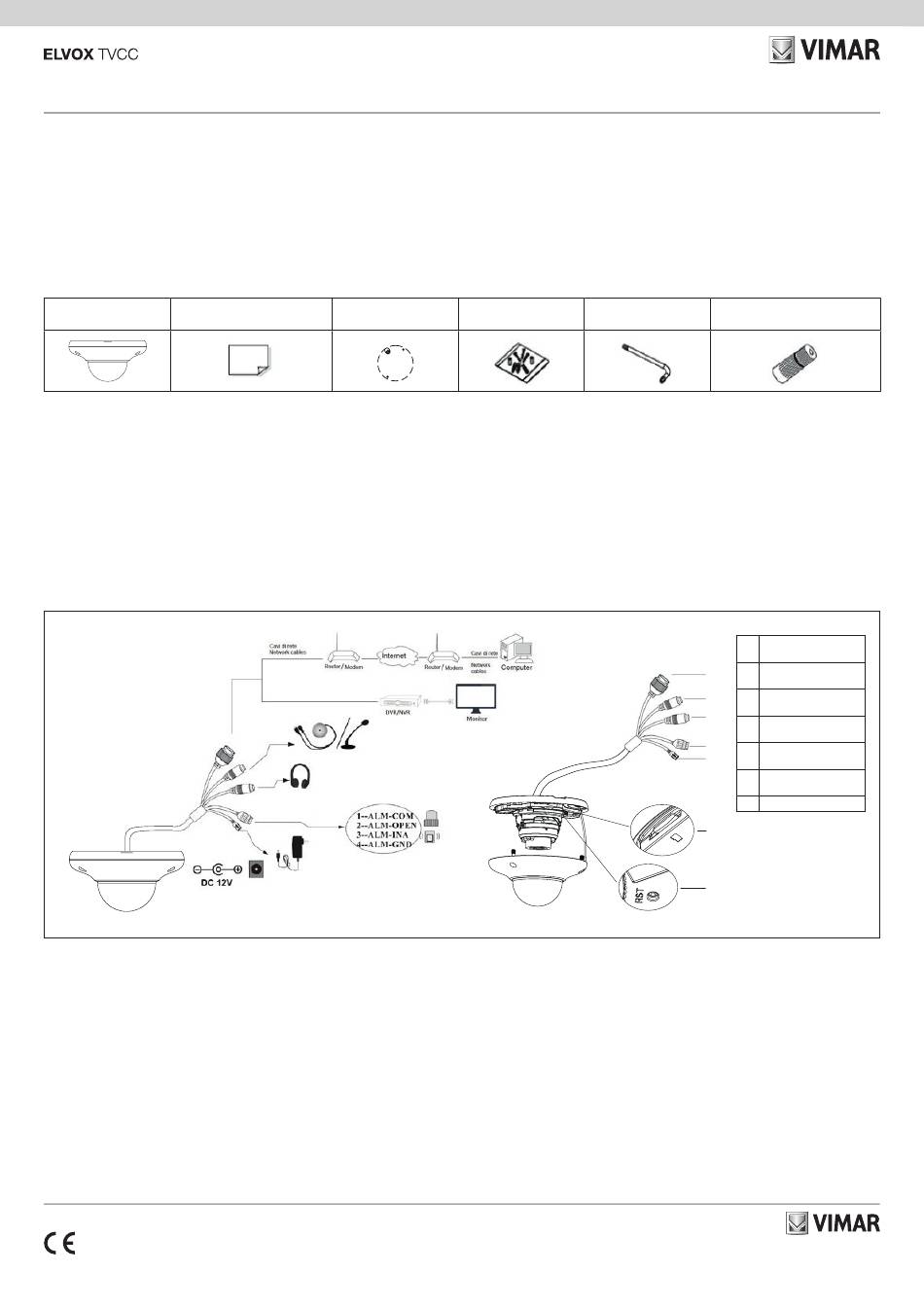

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illustrazioni
sotto riportate hanno solo funzione di riferimento. Far riferimento all'apparecchiatura in
dotazione.
Telecamera
Camera Quick and start guide
∅110
Introduzione
39.4mm
∅91.36
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni TVCC
ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte. Utilizza le
39.8mm
∅4.5
tecnologie più avanzate, di codifica e decodifica video ed è conforme al protocollo TCP/IP,
SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità del sistema. I manuali
completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe sono disponibili nella scheda
prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera
39.4mm
RESET: Foro per il reset. Inserire una punta sottile in questo foro e tenere premuta
la lamella elastica per ripristinare le impostazioni di fabbrica del prodotto.
TF: Inserire la scheda TF.
39.8mm
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi per
sopportare tre volte il peso della telecamera. Installare la telecamera in ambiente asciutto.
Si consiglia di riposizionare il copriobiettivo entro 4 ore dalla sua rimozione. La procedura di
montaggio è la seguente:
1) Praticare i fori delle viti e il foro del cavo sulla parete secondo il modello di foratura.
2) Rimuovere l'anello di copertura e allentare le viti per rimuovere la cupola inferiore dalla
telecamera.
3) collegare i cavi.
4) fissare la base di montaggio della telecamera al muro con le viti in dotazione.
5) regolazione a tre assi. Prima della regolazione, visualizzare l'anteprima dell'immagine
della telecamera su monitor, quindi regolare la telecamera per ottenere un angolo
ottimale.
6) Installare la cupola inferiore sulla telecamera e fissarla con le viti.
49401961A0 00 2402
Istruzioni per l'uso Dima di foratura
Drill template
∅110
∅91.36
∅4.5
IP Plus Dome Day&Night colour camera, CMOS 1/2,5" sensor, 6 Mpx (3296x1856) resolution,
2.8 mm fixed lens, mechanic IR filter, H.265+ Multistream, PoE or 12 Vdc supply, IR 20
m, Built-in microphone, AV functions with target detection and video classification, H-WDR,
HLC, BLC, ROI, 3DDNR, Mask, Motion, Smart IR, RTSP, IP67 and IK10 protection degree.
Dimensions: Ø 110x62 mm. Weight 424 g.
Package content
After you receive your device, please check the following accessories. The pictures here are
for reference only.
Viti Cacciavite
Screws Screw-driver
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions.
It adopts state of the art video processing chips. It utilizes most advanced technologies,
such as video encoding and decoding technology, complies with the TCP/IP protocol, SoC
(System on chip), etc to ensure this system more stable and reliable. Complete manuals and
CVM.exe, Iptool.exe e Diskcalculator.exe software are available to download in the Product
info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera
RESET: Insert a tip into this hole and press the button to reset the factory setting
TF: Insert the TF card.
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand 3 times
the weight of the camera. Please install the camera in the dry environment. You'd better
install back the lens cover less than 4 hours after removing it. The mounting steps are as
follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Remove the cover ring and unscrewed the lock screw to open the camera lower cup
3) Connect the cables
4) Fix the camera mount base to the wall with the supplied screws.
5) Adjustment of 3 axis. Before the adjustment, display the image to a monitor and then
adjust the camera according to the diagram below in order to achieve the expected
angle.
6) Install the lower cup on the camera and secure it with the screws.
Cappuccio impermeabile
Water-proof Cap
Cavo di rete / Network
1
cable
Cavo microfono /
1
2
Microphone cable
Cavo cuffie /
2
3
Headphone cable
3
Ingresso/uscita allarmi /
4
Alarm input/output
4
Cavo alimentazione /
5
5
Power cable
Slot micro SD card /
6
Micro SD card slot
7 Reset
6
7
