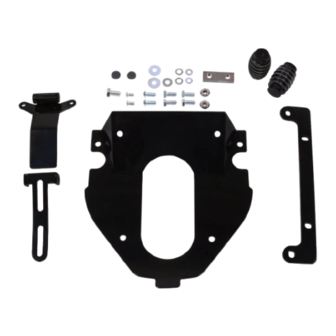

- Page 1 MONTAGE-KIT SOLOSITZ „JOE BOBBER“ FÜR HARLEY-DAVIDSON SOFTAIL-MODELLE (2018-)
- Page 2 MONTAGEANLEITUNG: Bauen Sie den Originalsitz ab. Ersetzen Sie den originalen vorderen Sitzhalter durch die Halterung des Sitzscharniers (5). Entfernen Sie die Schrauben (A,B,C,D) und entfernen Sie den vorderen Sitzhalter, sowie die hintere Querstrebe über dem Stoßdämpfer. Hinweis: Die Schrauben B werden später an Position A verwendet!
- Page 3 Bei Modellen ab 2021: Schneiden Sie den Kunststoffhalter bündig am ECM ab. Montieren Sie die Federimitate (3) und den Sitzhalter (4) an die Abdeckplatte (2). Schieben Sie die Abdeckplatte unter die vordere Halterung (5) und montieren Sie die Abdeckplatte am Rahmen. Schieben Sie die Käfigmutter (10) in die Schiene des Einzelsitzes und schrauben Sie die Vorderseite des Sitzes locker an das Sitzscharniers.
- Page 5 Das Thunderbike-Team wünscht viel Vergnügen. Gute Fahrt!
- Page 6 SOLO SEAT BRACKET “JOE BOBBER” FOR HARLEY-DAVIDSON SOFTAIL MODELS (2018-)
-
Page 7: Installation Instructions
INSTALLATION INSTRUCTIONS: Remove the OEM seat. Replace the front seat bracket by the new frame joint (5). Remove the screws (A,B,C,D) and remove the front seat bracket and the rear cross brace. Tip: The screws B will be used further on position A! - Page 8 On models 2021->: Cut off the plastic bracket even on the ECM. Install the spring imitates (3) and seat bracket (4) to the frame cover. Mount the frame cover (2) to the frame. Push the square nut (10) into the rack downside your seat. Mount the front part of the seat to the frame joint, loosely.
- Page 10 The Thunderbike team wishes you fun with your new parts. Have a nice and safe ride!
