- Page 1 GABELBRÜCKE „FXDR“ FÜR HARLEY-DAVIDSON FXDR (2019-) MIT 23“-VORDERRAD...
- Page 2 LIEFERUMFANG: Menge Beschreibung Gabelbrücke oben Lenkdornabdeckung Gabelbrücke unten Lenkdorn inkl. Zentrierscheibe Sechskantschraube M14x30mm Lenkkopflager MONTAGEANLEITUNG: AUSBAU DER ORIGINALGABELBRÜCKEN: Das Fahrzeug vorne aufbocken, abstützen und gegen Wegrollen und Umfallen sichern. Das Vorderrad, das Schutzblech und die Bremssättel demontieren. Den Scheinwerfer, die Blinker, Blinkerhalter usw. demontieren. Den Lenker, bzw.
- Page 3 EINBAU DER GABELBRÜCKE „FXDR“: Ziehen Sie mit Hilfe der Sechskantschraube M14x30 den Lenkdorn in die untere Gabelbrücke und ziehen Sie die Schraube mit 120Nm fest. Nutzen Sie für diese Schraubverbindung ein geeignetes Schraubensicherungsmittel (z.Bsp.: Loctite mittelfest). Montieren Sie die untere Gabelbrücke samt Lenkdorn und stellen Sie mit der Lenkkopfmutter das Lenkkopflagerspiel gemäß...
- Page 4 Prüfen Sie die Funktion des Bremssystems und entlüften Sie es gegebenenfalls! Stellen Sie den Scheinwerfer gemäß den Herstellerangaben ein. Überprüfen Sie die Verschraubungen und Anschlüsse nach der endgültigen Montage und nach der ersten Probefahrt! Das Thunderbike-Team wünscht viel Vergnügen. Gute Fahrt!

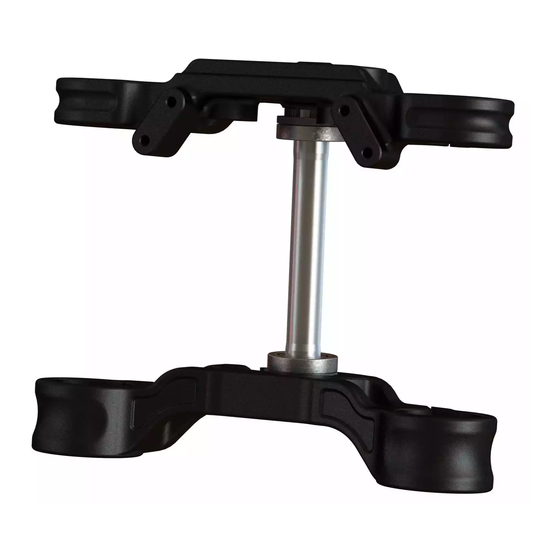

- Page 5 TRIPLE TREE ”FXDR“ FOR HARLEY-DAVIDSON FXDR (2019-) WITH 23” FRONT WHEEL...
- Page 6 PACKING LIST: Amount Item Upper triple tree Steering stem cover Lower triple tree Steering stem incl. center horn Hex screw M14x30mm Nut for steering head bearing Steering head bearing INSTALLATION INSTRUCTIONS: DISASSEMBLY OF ORIGINAL FRONT END: Lift the front end so front wheel is off of the ground. Make sure the motorcycle is secure and there is no danger of it falling or rolling! Remove front wheel, fender and brake calipers.
- Page 7 ASSEMBLY OF TB TRIPLE TREE “FXDR”: Mount the steering stem to the lower triple tree using the hex screw M14x30 and tighten it with 120 Nm (88,5 lbs-ft) torque. Use Loctite for this bolted connection! Mount the lower triple tree and steering stem and adjust the steering head bearing with the nut according to manufacturer’s instructions.
- Page 8 Adjust the headlight according to the manufacturer’s instructions. Double check all connections and screws! Make sure everything is safe and secure before and after test ride! The Thunderbike team wished you both safety and fun with your new parts. Have fun with it!
